Поручень (двигатель платформа) — HITACHI EX1900-5

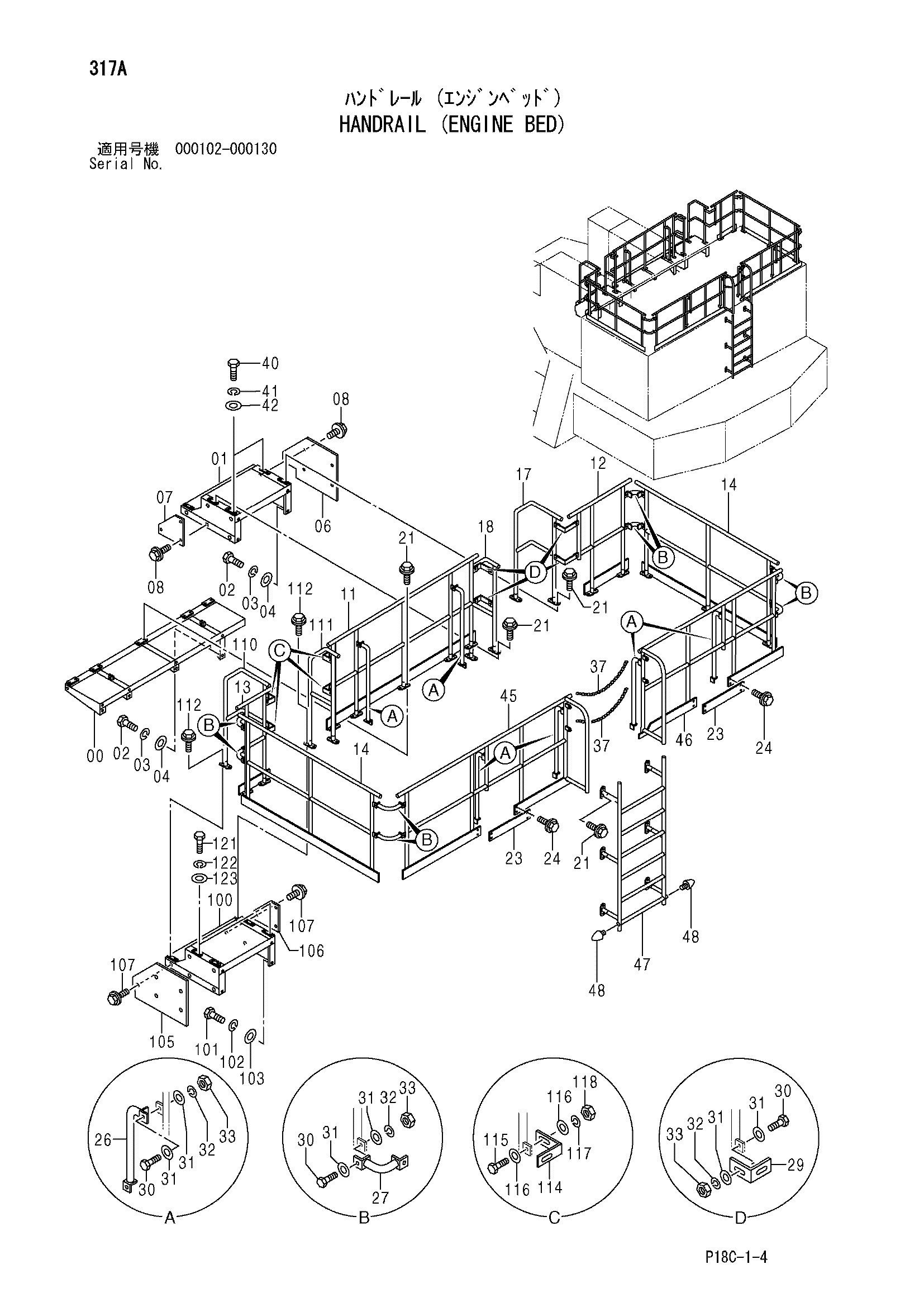

Заводская схема «Поручень (двигатель платформа)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7040322	Крыло	1
01	7040297	Ступень	1
02	J901635	Болт	12
03	A590916	Пружинная шайба	12
04	A590116	Плоская шайба	12
06	4457997	Крышка	1
07	4453439	Крышка	1
08	J021025	Болт с шайбой	8
08	J271020 замена: J901020	Болт с шайбой	8
11	7040324	Поручень	1
12	8083991	Поручень	1
13	8083990	Поручень	1
14	8083995	Поручень	2
17	8083868	Поручень	1
18	8083959	Поручень	1
21	J021230	Болт с шайбой	66
21	J271230 замена: J901230	Болт с шайбой	66
23	4445055	Стойка	2
24	J021230	Болт с шайбой	8
24	J271230 замена: J901230	Болт с шайбой	8
26	9744411	Трубка	6
27	9744447	Трубка	8
29	4434711	Пластина	4
30	J901240	Болт	36
31	449490	Шайба	72
32	A590912	Пружинная шайба	36
33	J950012	Гайка	36
37	4446902	Цепь	2
40	J901216	Болт	4
41	A590912	Пружинная шайба	4
42	A590112	Плоская шайба	4
45	7042927	Поручень	1
46	7042928	Поручень	1
47	8088568	Лестница	1
48	4371411	Ограничитель резиновый	2
100	7040297	Ступень	1
101	J901635	Болт	4
102	A590916	Пружинная шайба	4
103	A590116	Плоская шайба	4
105	4453438	Крышка	1
106	4453439	Крышка	1
107	J021025	Болт с шайбой	8
107	J271020 замена: J901020	Болт с шайбой	8
110	8083868	Поручень	1
111	8083959	Поручень	1
112	J021230	Болт с шайбой	8
112	J271230 замена: J901230	Болт с шайбой	8
114	4434711	Пластина	4
115	J901240	Болт	8
116	449490	Шайба	16
117	A590912	Пружинная шайба	8
118	J950012	Гайка	8
121	J901216	Болт	4
122	A590912	Пружинная шайба	4
123	A590112	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
