Масляный радиатор — HITACHI EX1900-5

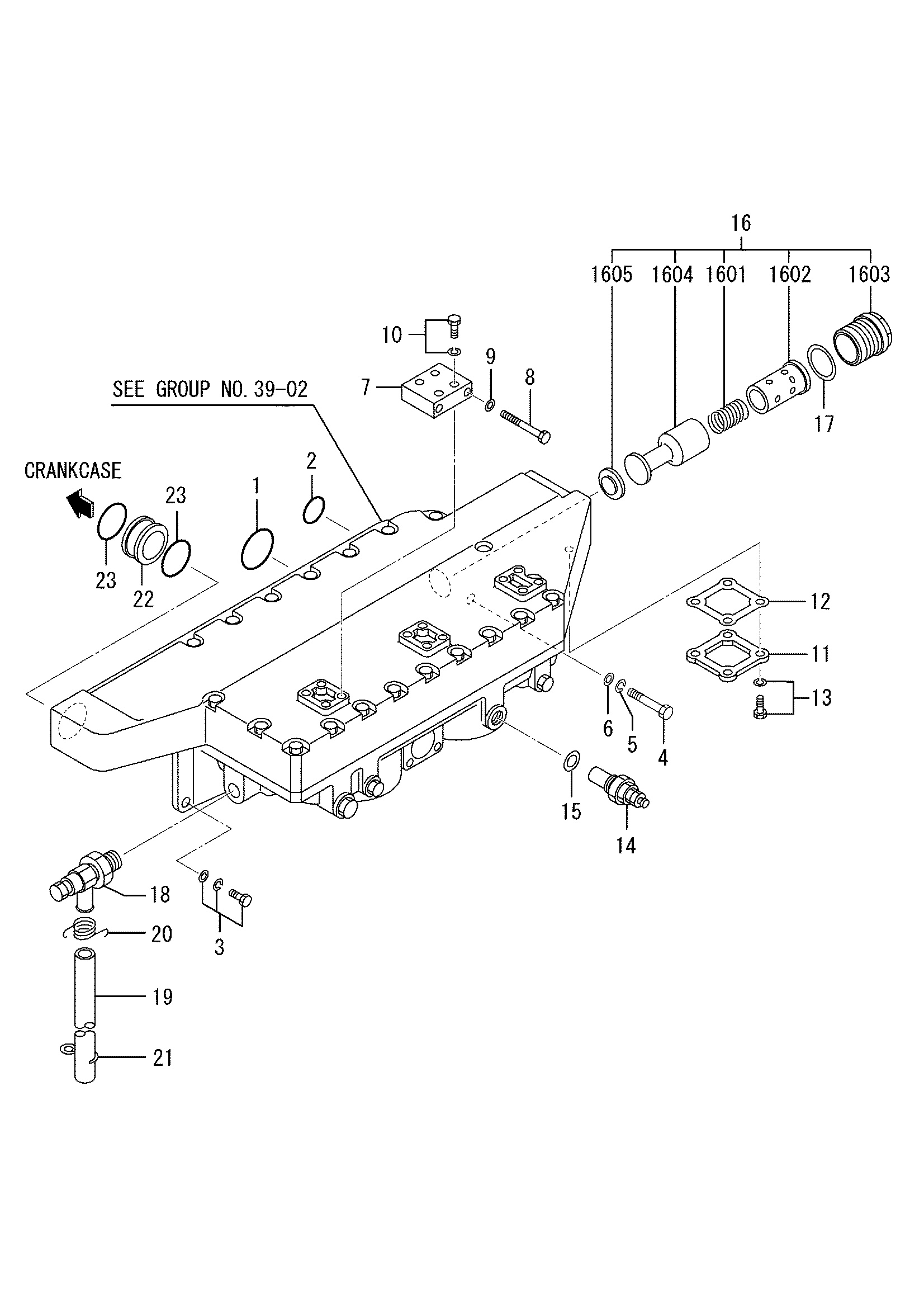

Заводская схема «Масляный радиатор» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H0550720450 | Уплотнительное кольцо | 2 |
| 2 | H0550720250 | Уплотнительное кольцо | 1 |
| 3 | HF201510030 | Болт, W/шайба | 11 |
| 4 | HF115510075 | Болт | 2 |
| 5 | HF251510000 | Пружинная шайба | 2 |
| 6 | HF250010000 | Шайба, плаин | 2 |
| 7 | H3263906100 | Кронштейн | 3 |
| 8 | HF115510100 | Болт | 6 |
| 9 | HF250010000 | Шайба, плаин | 6 |
| 10 | HF200510040 | Болт, W/шайба | 12 |
| 11 | H3250705800 | Крышка, боковой | 1 |
| 12 | H3250715900 | Манжета | 1 |
| 13 | HF200510025 | Болт, W/шайба | 4 |
| 14 | H0444215001 | Сигнализация, масляный фильтр | 1 |
| 15 | H0594602401 | Шайба, сеалинг | 1 |
| 16 | H3263628010 | Клапан в сборе, предохранительный | 1 |
| 16-01 | H3263608500 | Пружина | 1 |
| 16-02 | H3263628100 | Втулка | 1 |
| 16-03 | H3263628200 | Пробка | 1 |
| 16-04 | H3263628300 | Клапан, предохранительный | 1 |
| 16-05 | H3263628400 | Фиксатор | 1 |
| 17 | H0550710420 | Уплотнительное кольцо | 1 |
| 18 | H3340706100 | Кокк, водяной дренажный | 1 |
| 19 | HF400212120 | Трубка, винйл | 1 |
| 20 | H3000705500 | Хомут | 1 |
| 21 | H3000715301 | Хомут | 1 |
| 22 | H3253902100 | Соединение | 1 |
| 23 | HF315306000 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
