Трансмиссия трубопроводы (поворот) — HITACHI EX1900-5

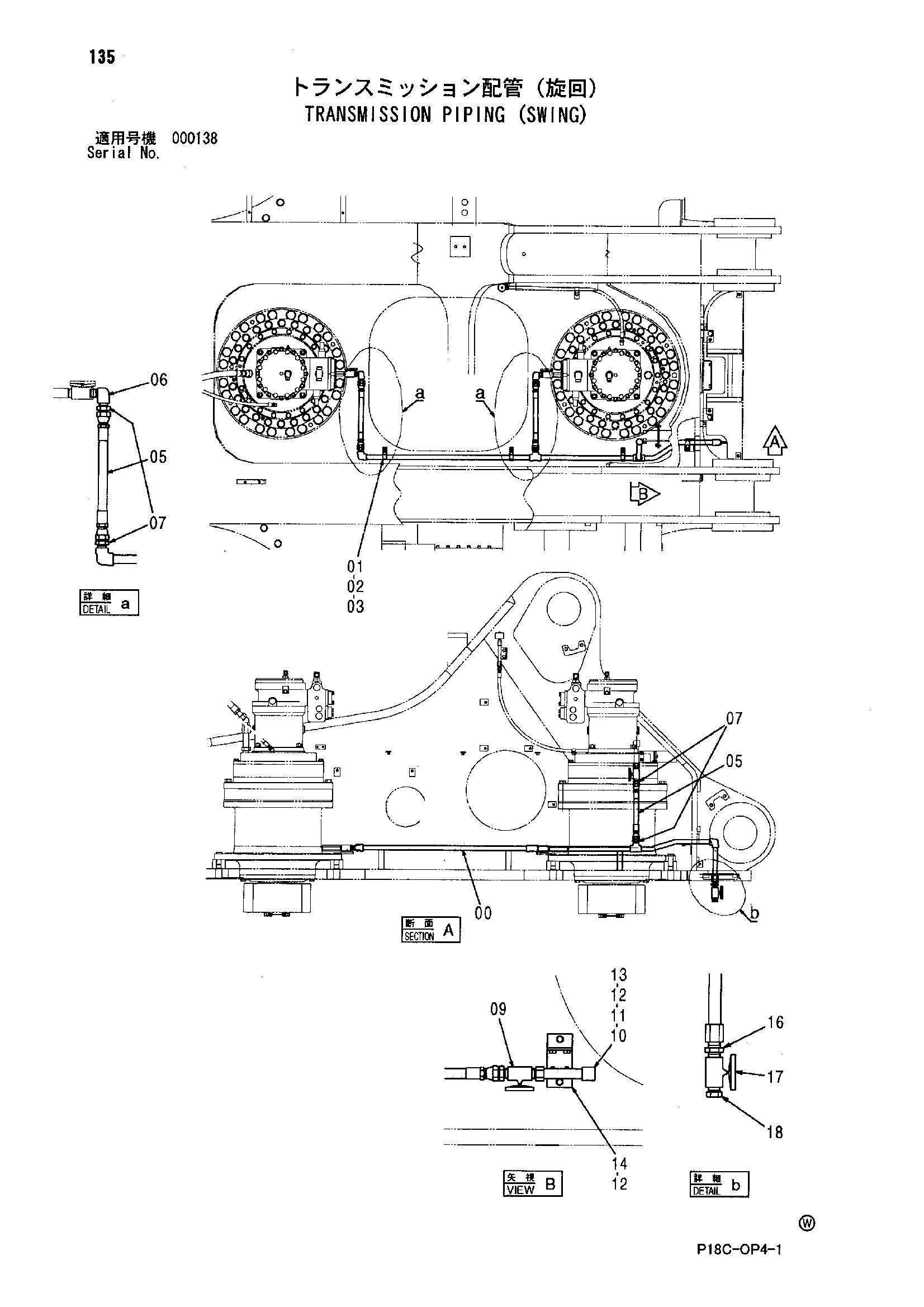

Заводская схема «Трансмиссия трубопроводы (поворот)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099220 | Трубка | 1 |
| 01 | 4053595 | Хомут трубки | 4 |
| 02 | J901255 | Болт | 4 |
| 03 | A590912 | Пружинная шайба | 4 |
| 05 | 4619714 | Шланг | 3 |
| 06 | 94-0633 | Угловой штуцер | 2 |
| 07 | 4221278 | Адаптер | 6 |
| 09 | 4203434 | Шаровой клапан | 1 |
| 10 | 8064034 | Трубка | 1 |
| 11 | 955655 | Уплотнительное кольцо | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Плоская шайба | 1 |
| 13 | 9745395 | Указатель уровня | 1 |
| 14 | 8087228 | Кронштейн | 1 |
| 16 | 94-1704 | Адаптер | 1 |
| 17 | 4203434 | Шаровой клапан | 1 |
| 18 | 4187322 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
