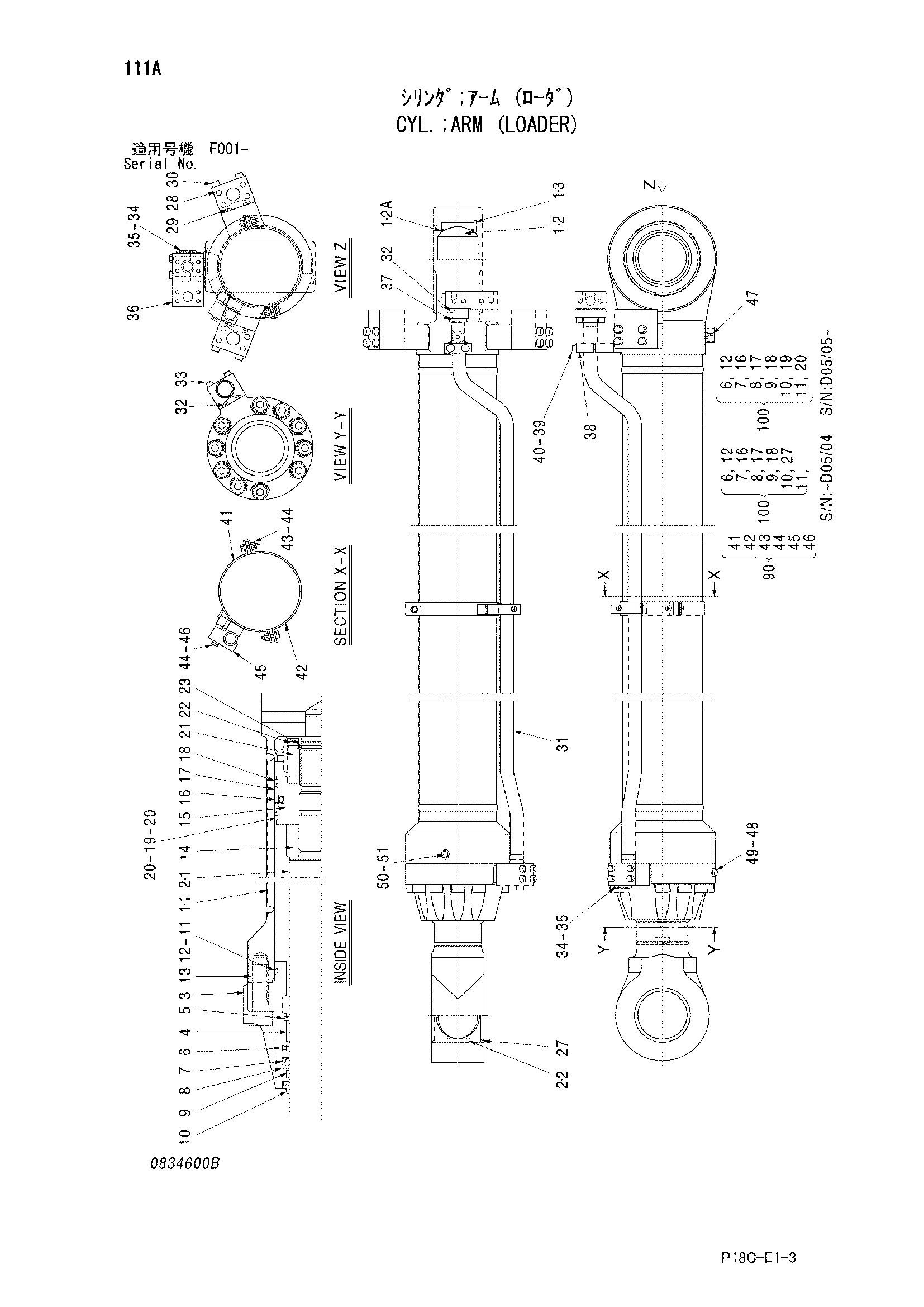

Гидроцилиндр рукояти (погрузчик) — HITACHI EX1900-5

Заводская схема «Гидроцилиндр рукояти (погрузчик)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4463376	Гидроцилиндр рукояти	1
1	0834601 замена: 0834612	Труба гидроцилиндра	1
1	0834612	Труба гидроцилиндра	1
1-1	0834602 замена: 0421703	Труба гидроцилиндра	1
1-1	0421703	Труба гидроцилиндра	1
1-2	0336306	Подшипник. спхерикал	1
1-2A	4295126	Уплотнение	2
1-3	0336307	Стопорное кольцо	1
2	0834603	Шток поршня	1
2-1	0834604	Шток поршня	1
2-2	0834505	Втулка пальца	1
3	0834605 замена: 4611712	Головка гидроцилиндра	1
3	4611712	Головка гидроцилиндра	1
4	0400306	Втулка	1
5	0834606	Стопорное кольцо	1
6	0336405 замена: 0952404	Кольцо	1
6	0952404	Уплотнительное кольцо	1
7	0336406 замена: 4663253	U-образная манжета	1
7	4663253	U-образная манжета	1
8	0336407	Опорное кольцо	1
9	0400307	Кольцо	1
10	0809104 замена: 4663254	Грязесъёмное кольцо	1
10	4663254	Грязесъёмное кольцо	1
11	4123448 замена: A811230	Уплотнительное кольцо	1
11	A811230	Уплотнительное кольцо	1
12	0725611	Опорное кольцо	1
13	0257511	Болт с внутренним шестигранником	10
14	0834607 замена: 0336410	Амортизирующий подшипник	1
14	0336410	Амортизирующий подшипник	1
15	0834608	Поршень	1
16	0242310	Уплотнительное кольцо	1
17	0809405	Кольцо	2
18	0242312	Кольцо	2
19	0336415 замена: A811145	Уплотнительное кольцо	1
19	A811145	Уплотнительное кольцо	1
20	0336416	Опорное кольцо	2
20	0336416	Опорное кольцо	2
21	0834609	Гайка	1
22	0834610	Установочный винт	1
23	0400216	Стальной шарик	1
27	4392354	Пылезащитное уплотнение	2
27	4392354	Пылезащитное уплотнение	2
28	0317324	Соединение	2
29	0317224 замена: 4113161	Уплотнительное кольцо	2
29	4113161	Уплотнительное кольцо	2
30	0317226	Болт с внутренним шестигранником	8
31	0834611	Трубка	1
32	4123444 замена: 4069900	Уплотнительное кольцо	2
32	4069900	Уплотнительное кольцо	2
33	0191916	Болт с внутренним шестигранником	4
34	0349308	Пробка	2
35	0336419 замена: 992444	Уплотнительное кольцо	2
35	992444	Уплотнительное кольцо	2
36	0336417	Соединение	1
37	4104495	Болт с внутренним шестигранником	4
38	0242729	Держатель	1
39	0259110	Болт	2
40	4069706	Пружинная шайба	2
41	0410602	Лента	1
42	0410603	Лента	1
43	0379919	Болт	2
44	A590914	Пружинная шайба	3
45	0379917 замена: 0978313	Хомут трубки	1
45	0978313	Хомут трубки	1
46	0379918	Болт	1
47	0643016	Воздушный клапан	1
48	0242508	Пробка	1
49	0317413 замена: 4506418	Уплотнительное кольцо	1
49	4506418	Уплотнительное кольцо	1
50	0242508	Пробка	1
51	0317413	Уплотнительное кольцо	1
90	4289218	Лента в сборе	1
100	4475378 замена: 4660671	Комплект уплотнений	1
100	4660671	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
