Трубопроводы системы смазки (стрела 8.7m, HD стрела 8.7m) — HITACHI EX1900-5

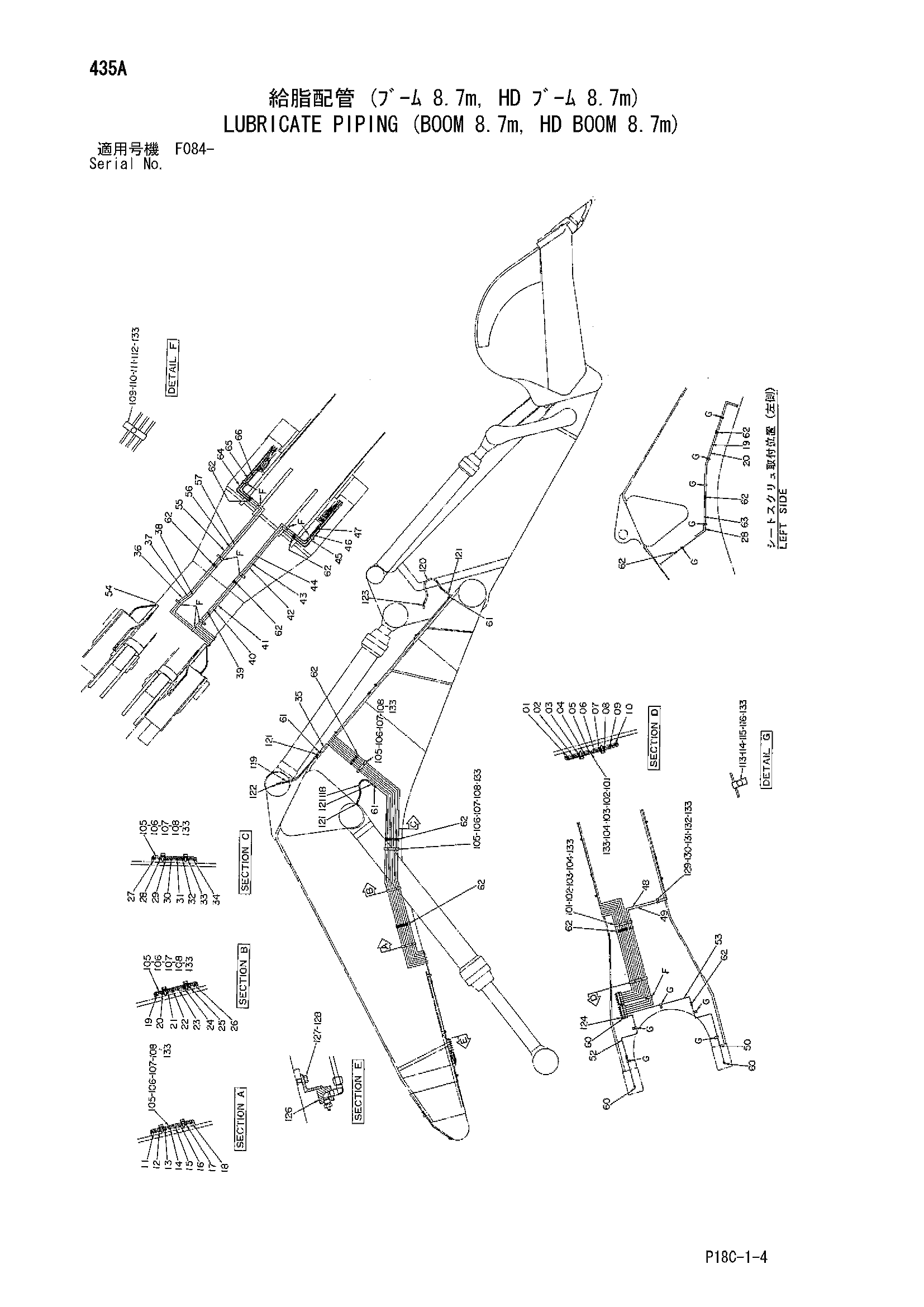

Заводская схема «Трубопроводы системы смазки (стрела 8.7m, HD стрела 8.7m)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4273955	Трубка	1
02	4273956	Трубка	1
03	4273957	Трубка	1
04	4273958	Трубка	1
05	4273959	Трубка	1
06	4273960	Трубка	1
07	4273961	Трубка	1
08	4273962	Трубка	1
09	4273963	Трубка	1
10	4273964	Трубка	1
11	4273965	Трубка	1
12	4273966	Трубка	1
13	4273967	Трубка	1
14	4273968	Трубка	1
15	4273969	Трубка	1
16	4273970	Трубка	1
17	4273971	Трубка	1
18	4273972	Трубка	1
19	4273973	Трубка	2
20	4273974	Трубка	2
21	4273975	Трубка	1
22	4273976	Трубка	1
23	4273977	Трубка	1
24	4273978	Трубка	1
25	4273979	Трубка	1
26	4273980	Трубка	1
27	4273981	Трубка	1
28	4273982	Трубка	2
29	4273983	Трубка	1
30	4273984	Трубка	1
31	4273985	Трубка	1
32	4273986	Трубка	1
33	4273987	Трубка	1
34	4273988	Трубка	1
35	4273989	Трубка	1
36	4273990	Трубка	1
37	4273991	Трубка	1
38	4273992	Трубка	1
39	4273993	Трубка	1
40	4273994	Трубка	1
41	4273995	Трубка	1
42	4274001	Трубка	1
43	4274000	Трубка	1
44	4273999	Трубка	1
45	4274007	Трубка	1
46	4274006	Трубка	1
47	4274005	Трубка	1
48	4274009	Трубка	1
49	4274008	Трубка	1
50	4274013	Трубка	1
52	4274014	Трубка	1
53	4274012	Трубка	1
54	4274011	Трубка	1
55	4273996	Трубка	1
56	4273997	Трубка	1
57	4273998	Трубка	1
60	4130175	Штуцер трубки	14
61	4130169	Штуцер трубки	10
62	4130192	Штуцер трубки	51
63	4274010	Трубка	1
64	4274002	Трубка	1
65	4274003	Трубка	1
66	4274004	Трубка	1
101	4271440	Хомут	2
102	4271443	Резиновая прокладка	4
103	J901235	Болт	4
104	A590912	Пружинная шайба	4
105	4271441	Хомут	5
106	4271444	Резиновая прокладка	10
107	J901235	Болт	10
108	A590912	Пружинная шайба	10
109	4264320	Хомут	10
110	4261214	Резиновая прокладка	20
111	J901235	Болт	10
112	A590912	Пружинная шайба	10
113	4264321	Хомут	10
114	4261215	Резиновая прокладка	20
115	J901232	Болт	10
116	A590912	Пружинная шайба	10
118	4067521	Шланг	2
119	4157949	Шланг	2
120	4054353	Шланг	6
121	94-1301	Адаптер	12
122	94-1401	Угловой штуцер	2
123	94-1501	Угловой штуцер	6
124	J75482	Штуцер	12
126	8040994	Блок	2
127	J900818	Болт	6
128	A590908	Пружинная шайба	6
129	4264321	Хомут	1
130	4261215	Резиновая прокладка	2
131	J901232	Болт	1
132	A590912	Пружинная шайба	1
133	4271439	Проставка	35

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
