Всасывающие трубопроводы (насос) — HITACHI EX1900-5

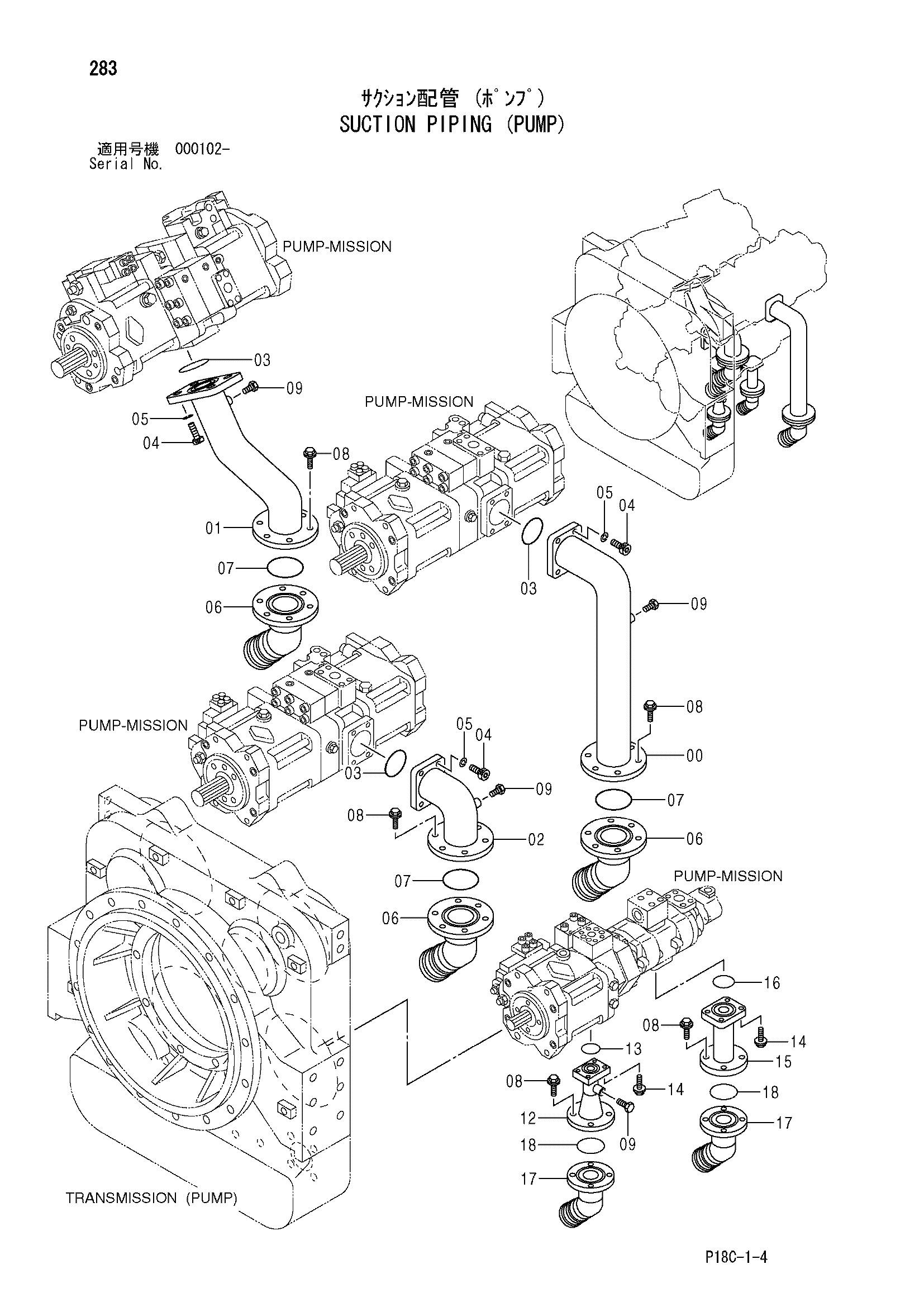

Заводская схема «Всасывающие трубопроводы (насос)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082940 | Трубка | 1 |
| 01 | 8082941 | Трубка | 1 |
| 02 | 8082942 | Трубка | 1 |
| 03 | A810090 | Уплотнительное кольцо | 3 |
| 04 | M341645 | Болт с внутренним шестигранником | 12 |
| 05 | A590916 | Пружинная шайба | 12 |
| 06 | 8082939 | Трубка | 3 |
| 07 | A810100 | Уплотнительное кольцо | 3 |
| 08 | J011240 | Болт с шайбой | 26 |
| 08 | J271240 замена: J901240 | Болт с шайбой | 26 |
| 09 | A885002 | Пробка | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 8083755 | Трубка | 1 |
| 13 | 984623 | Уплотнительное кольцо | 1 |
| 14 | J011240 | Болт с шайбой | 16 |
| 14 | J271240 замена: J901240 | Болт с шайбой | 16 |
| 15 | 8083754 | Трубка | 1 |
| 16 | A811060 | Уплотнительное кольцо | 1 |
| 17 | 8082938 | Трубка | 2 |
| 18 | A811070 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
