Крыло — HITACHI EX1900-5

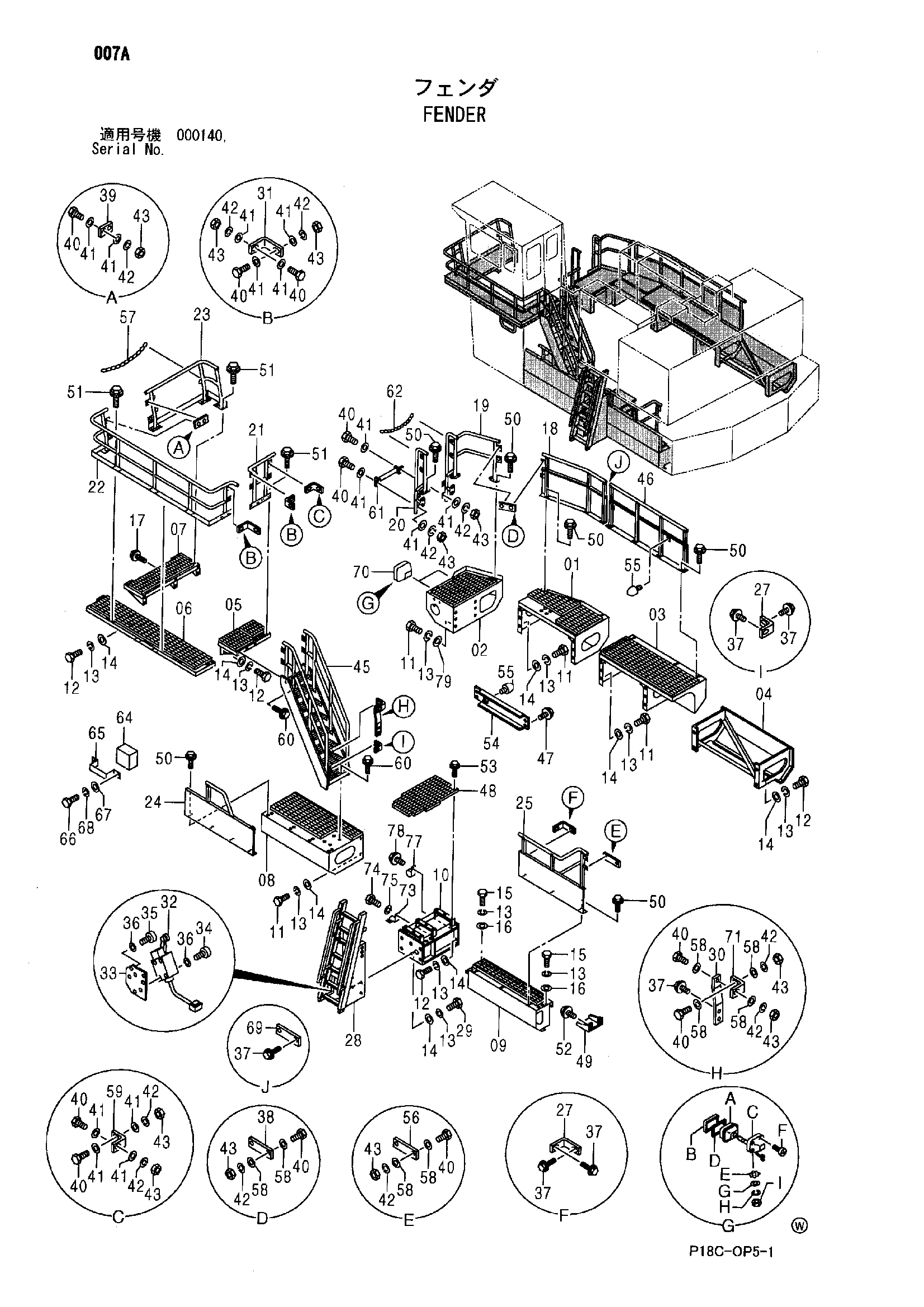

Заводская схема «Крыло» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023057 | Крыло | 1 |
| 02 | 6023059 | Крыло | 1 |
| 03 | 6023058 | Крыло | 1 |
| 04 | 7042059 | Крыло | 1 |
| 05 | 7040708 | Ступень | 1 |
| 06 | 7039508 | Крыло | 1 |
| 07 | 7039507 | Ступень | 1 |
| 08 | 6023060 | Крыло | 1 |
| 11 | J901640 | Болт | 26 |
| 12 | J901635 | Болт | 26 |
| 13 | A590916 | Пружинная шайба | 61 |
| 14 | A590116 | Плоская шайба | 52 |
| 15 | J901645 | Болт | 6 |
| 16 | J217085 | Шайба | 6 |
| 17 | J281230 | Болт с шайбой | 6 |
| 17A | J901230 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 7047074 | Защитный кожух | 1 |
| 19 | 7047073 | Поручень | 1 |
| 20 | 8097232 | Поручень | 1 |
| 21 | 8084728 | Поручень | 1 |
| 22 | 6019585 | Поручень | 1 |
| 23 | 7039317 | Поручень | 1 |
| 24 | 7047076 | Защитный кожух | 1 |
| 25 | 6023062 | Защитный кожух | 1 |
| 27 | 4615787 | Пластина | 2 |
| 28 | 4458029 | Лестница | 1 |
| 29 | J901650 | Болт | 6 |
| 30 | 4605039 | Кронштейн | 1 |
| 31 | 4451373 | Пластина | 6 |
| 32 | 4283800 | Выключатель концевой | 1 |
| 33 | 4203938 | Пластина | 1 |
| 34 | M430435 | Винт | 4 |
| 35 | M430416 | Винт | 3 |
| 36 | A590904 | Пружинная шайба | 7 |
| 37 | J281235 | Болт с шайбой | 8 |
| 37A | J901235 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 38 | 4364672 | Пластина | 2 |
| 39 | 4364672 | Пластина | 2 |
| 40 | J901240 | Болт | 30 |
| 41 | 449490 | Шайба | 40 |
| 42 | A590912 | Пружинная шайба | 30 |
| 43 | J950012 | Гайка | 30 |
| 45 | 6022941 | Ступень | 1 |
| 46 | 7047075 | Защитный кожух | 1 |
| 47 | J281245 | Болт с шайбой | 4 |
| 47A | J901245 | Болт | 1 |
| 47B | 4249324 | Шайба | 1 |
| 48 | 7040228 | Ступень | 1 |
| 49 | 8083910 | Ступень | 1 |
| 50 | J271240 | Болт с шайбой | 38 |
| 50A | J901240 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | J271225 | Болт с шайбой | 20 |
| 51A | J901225 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | J271230 | Болт с шайбой | 4 |
| 52A | J901230 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | J281030 | Болт с шайбой | 9 |
| 53A | J901030 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 54 | 8084493 | Крышка | 1 |
| 55 | 4371411 | Ограничитель резиновый | 2 |
| 56 | 4615833 | Пластина | 2 |
| 57 | 4451376 | Цепь | 2 |
| 58 | 4249324 | Шайба | 20 |
| 59 | 4434711 | Пластина | 2 |
| 60 | J281235 | Болт с шайбой | 7 |
| 60A | J901235 | Болт | 1 |
| 60B | 4249324 | Шайба | 1 |
| 61 | 9744601 | Трубка | 2 |
| 62 | 4446902 | Цепь | 2 |
| 64 | 4422827 | Устройство ескапе | 1 |
| 65 | 9751682 | Кронштейн | 1 |
| 66 | J901025 | Болт | 2 |
| 67 | A590110 | Плоская шайба | 2 |
| 68 | A590910 | Пружинная шайба | 2 |
| 69 | 4614231 | Пластина | 1 |
| 70 | 4336570 | Фара | 2 |
| 70A | 4326801 | Ленс блок | 1 |
| 70B | 4326802 | Рама | 1 |
| 70C | 4285648 | Лампа | 1 |
| 70D | 4326803 | Прокладка | 1 |
| 70E | 4307026 | Шайба | 1 |
| 70F | 4307027 | Винт | 4 |
| 70G | A590114 | Плоская шайба | 1 |
| 70H | A590914 | Пружинная шайба | 1 |
| 70I | J952014 | Гайка | 1 |
| 71 | 4615788 | Пластина | 1 |
| 73 | 4257159 | Кронштейн | 1 |
| 74 | J901016 | Болт | 1 |
| 75 | A590910 | Пружинная шайба | 1 |
| 77 | 4190261 | Зажим | 2 |
| 78 | J271025 | Болт с шайбой | 2 |
| 78A | J901025 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 79 | J217085 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
