Задний монитор — HITACHI EX1900-5

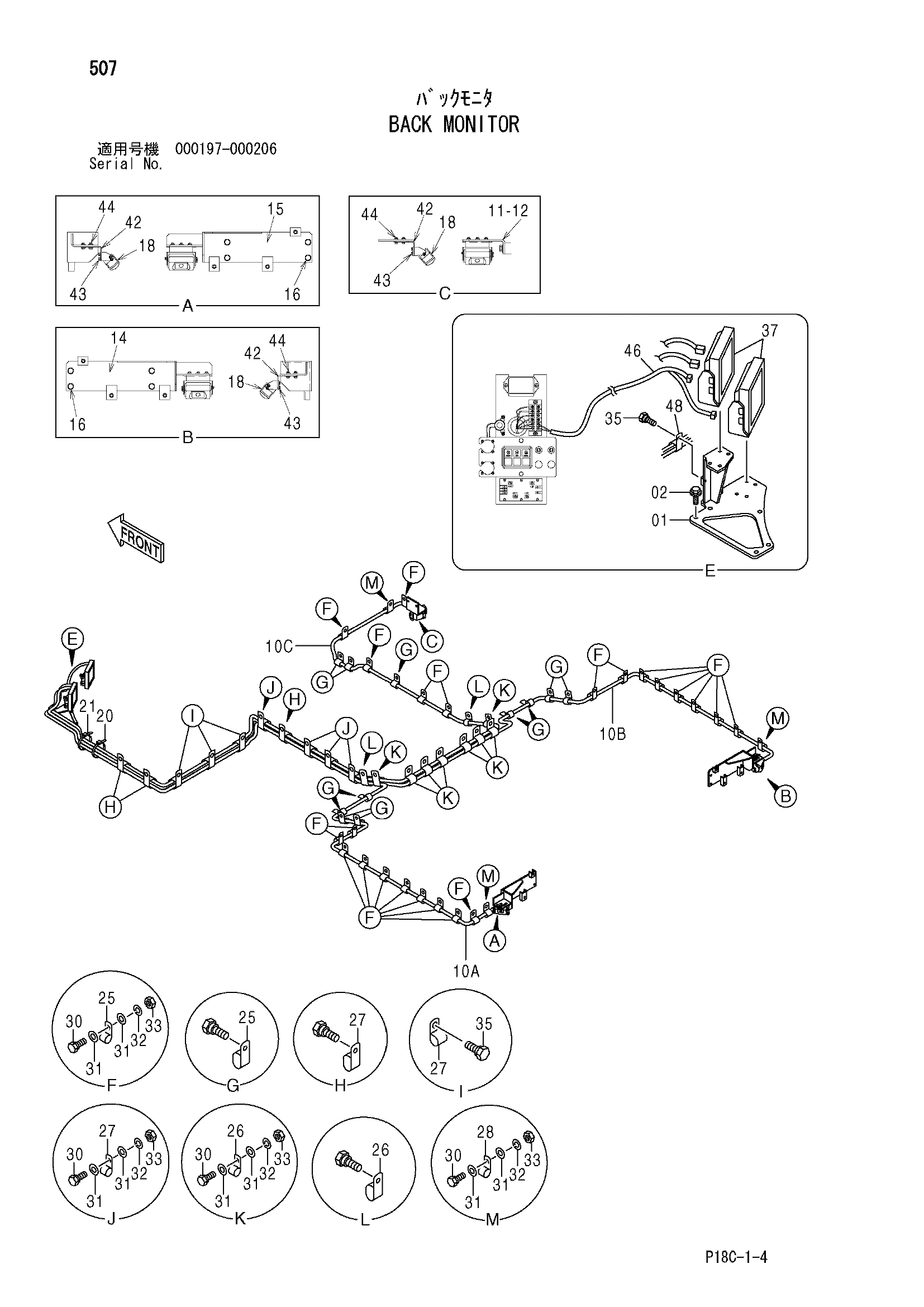

Заводская схема «Задний монитор» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7054251 | Кронштейн | 1 |
| 02 | J450616 | Винт с шайбой | 5 |
| 10A | 4665698 | Жгут проводов | 1 |
| 10B | 4670759 | Жгут проводов | 1 |
| 10C | 4670760 | Жгут проводов | 1 |
| 11 | 3091772 | Кронштейн | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 8077961 | Кронштейн | 1 |
| 15 | 8077959 | Кронштейн | 1 |
| 16 | J271035 | Болт с шайбой | 8 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4660608 | Камера | 3 |
| 20 | 4055312 | Ленточный зажим | 20 |
| 21 | 4121859 | Ленточный зажим | 20 |
| 25 | 4190261 | Зажим | 34 |
| 26 | 4192018 | Зажим | 10 |
| 27 | 4190277 | Зажим | 10 |
| 28 | 4190263 | Зажим | 3 |
| 30 | J901025 | Болт | 38 |
| 31 | A590110 | Плоская шайба | 76 |
| 32 | A590910 | Пружинная шайба | 38 |
| 33 | J950010 | Гайка | 38 |
| 35 | J271025 | Болт с шайбой | 4 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4679750 | Монитор | 2 |
| 42 | 4659177 | Кронштейн | 3 |
| 43 | J460510 | Винт с шайбой | 9 |
| 44 | A590108 | Плоская шайба | 9 |
| 46 | 4681339 | Жгут проводов | 1 |
| 48 | 4190274 | Крип | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
