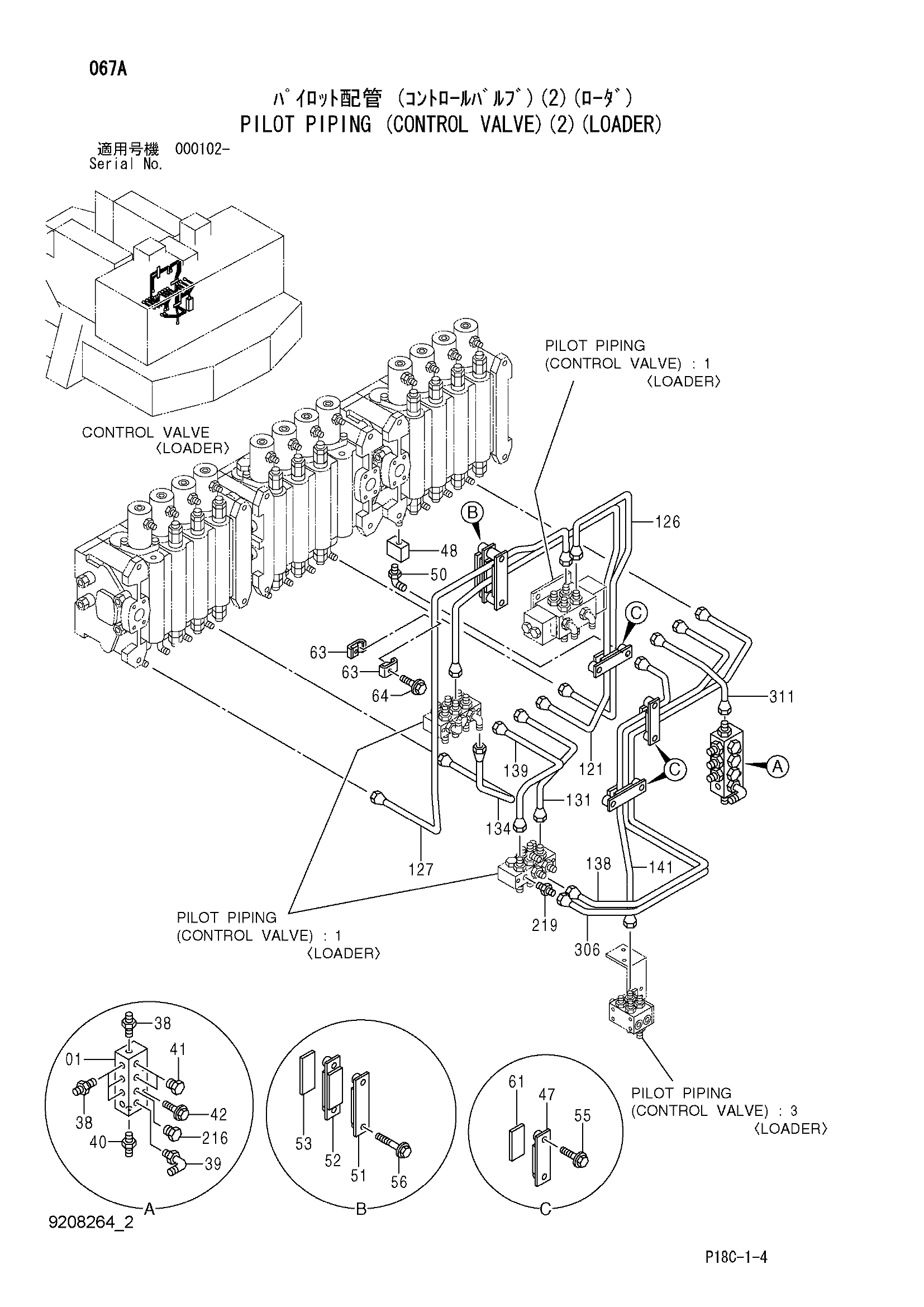

Пилотные гидролинии (гидрораспределитель)(2)(погрузчик) — HITACHI EX1900-5
Заводская схема «Пилотные гидролинии (гидрораспределитель)(2)(погрузчик)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4460792 | Коллектор | 1 |
| 38 | 4344020 | Адаптер | 4 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4344046 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | A852133 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A885003 | Пробка | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | J011065 | Болт с шайбой | 2 |
| 42 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 47 | 9743907 | Хомут | 3 |
| 48 | 4475993 | Клапан регулировочный | 1 |
| 50 | 4344046 | Угловой штуцер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 9757372 | Хомут | 1 |
| 52 | 9757373 | Хомут | 1 |
| 53 | 4460794 | Резиновая прокладка | 1 |
| 55 | J011035 | Болт с шайбой | 6 |
| 55 | J271035 замена: J901035 | Болт с шайбой | 6 |
| 56 | J011060 | Болт с шайбой | 2 |
| 56 | J271060 замена: J901060 | Болт с шайбой | 2 |
| 61 | 4344542 | Резиновая прокладка | 3 |
| 63 | 4367706 | Хомут | 2 |
| 64 | J260630 | Болт с шайбой | 1 |
| 64A | J900630 | Болт | 1 |
| 64B | A590106 | Плоская шайба | 1 |
| 121 | 3093298 | Трубка | 1 |
| 126 | 3104541 | Трубка | 1 |
| 127 | 3104542 | Трубка | 1 |
| 131 | 4462218 | Трубка | 1 |
| 134 | 4462219 | Трубка | 1 |
| 138 | 3093307 | Трубка | 1 |
| 139 | 4462222 | Трубка | 1 |
| 141 | 3095504 | Трубка | 1 |
| 216 | A885003 | Пробка | 1 |
| 216A | 4509180 | Уплотнительное кольцо | 1 |
| 219 | 4344020 | Адаптер | 1 |
| 219A | 4509180 | Уплотнительное кольцо | 1 |
| 306 | 3093942 | Трубка | 1 |
| 311 | 4466135 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
