Масляный радиатор — HITACHI EX1900-5

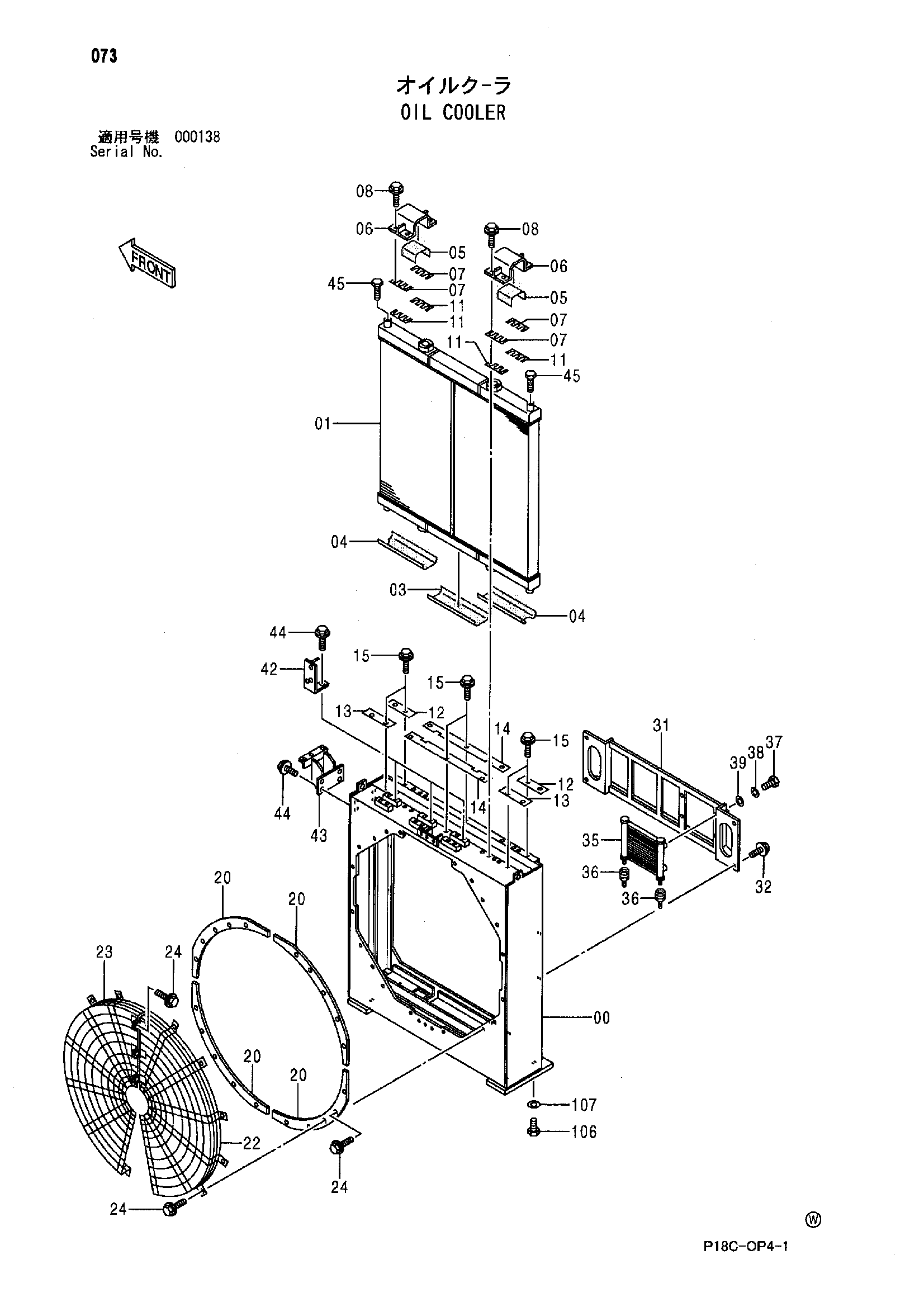

Заводская схема «Масляный радиатор» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008886 | Рама | 1 |
| 01 | 4485011 | Масляный радиатор | 1 |
| 03 | 4464135 | Резиновая прокладка | 1 |
| 04 | 4604544 | Резиновая прокладка | 2 |
| 05 | 4464136 | Резиновая прокладка | 2 |
| 06 | 9760847 | Хомут | 2 |
| 07 | 4412103 | Регулировочная шайба | 20 |
| 08 | J271240 | Болт с шайбой | 8 |
| 08A | J901240 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4455801 | Регулировочная шайба | 4 |
| 12 | 4488640 | Крышка | 2 |
| 13 | 4602463 | Пластина | 2 |
| 14 | 4602462 | Пластина | 2 |
| 15 | J271230 | Болт с шайбой | 14 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 20 | 4602459 | Пластина | 4 |
| 22 | 4438139 | Сетка | 1 |
| 23 | 4438138 | Сетка | 1 |
| 24 | J271235 | Болт с шайбой | 23 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 31 | 7040312 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 4 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | 4335611 | Масляный радиатор | 1 |
| 36 | 4367564 | Унион S | 2 |
| 37 | J900820 | Болт | 4 |
| 38 | A590908 | Пружинная шайба | 4 |
| 39 | A590108 | Плоская шайба | 4 |
| 42 | 8084751 | Кронштейн | 3 |
| 43 | 8084752 | Кронштейн | 1 |
| 44 | J281230 | Болт с шайбой | 16 |
| 44A | J901230 | Болт | 1 |
| 44B | 4249324 | Шайба | 1 |
| 45 | J932430 | Болт | 2 |
| 106 | J932780 | Болт | 4 |
| 107 | 4085857 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
