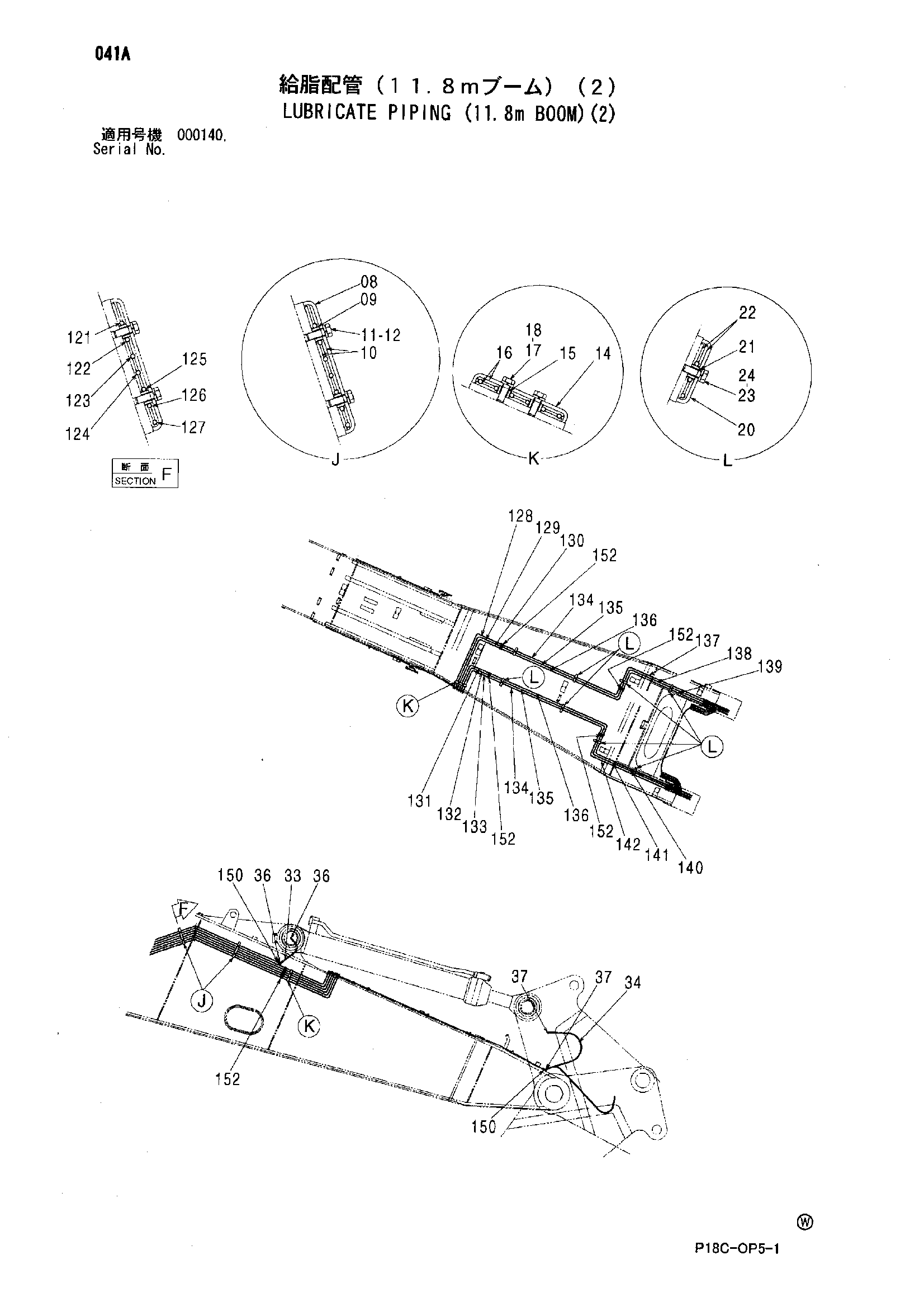

Трубопроводы системы смазки (11.8m стрела)(2) — HITACHI EX1900-5
Заводская схема «Трубопроводы системы смазки (11.8m стрела)(2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4271441 | Хомут | 2 |
| 09 | 4271439 | Проставка | 4 |
| 10 | 4271444 | Резиновая прокладка | 4 |
| 11 | J901235 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 14 | 4271442 | Хомут | 2 |
| 15 | 4271439 | Проставка | 4 |
| 16 | 4271445 | Резиновая прокладка | 4 |
| 17 | J901235 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 20 | 4264320 | Хомут | 8 |
| 21 | 4271439 | Проставка | 8 |
| 22 | 4261214 | Резиновая прокладка | 16 |
| 23 | J901235 | Болт | 8 |
| 24 | A590912 | Пружинная шайба | 8 |
| 33 | 4022547 | Шланг | 2 |
| 34 | 4030804 | Шланг | 6 |
| 36 | 94-1401 | Угловой штуцер | 4 |
| 37 | 94-1501 | Угловой штуцер | 12 |
| 121 | 4238852 | Трубка | 1 |
| 122 | 4238853 | Трубка | 1 |
| 123 | 4238854 | Трубка | 1 |
| 124 | 4238855 | Трубка | 1 |
| 125 | 4238856 | Трубка | 1 |
| 126 | 4238857 | Трубка | 1 |
| 127 | 4238858 | Трубка | 1 |
| 128 | 4315095 | Трубка | 1 |
| 129 | 4315096 | Трубка | 1 |
| 130 | 4315097 | Трубка | 1 |
| 131 | 4315098 | Трубка | 1 |
| 132 | 4315099 | Трубка | 1 |
| 133 | 4315100 | Трубка | 1 |
| 134 | 4238865 | Трубка | 2 |
| 135 | 4238866 | Трубка | 2 |
| 136 | 4238867 | Трубка | 2 |
| 137 | 4315101 | Трубка | 1 |
| 138 | 4315102 | Трубка | 1 |
| 139 | 4315103 | Трубка | 1 |
| 140 | 4315111 | Трубка | 1 |
| 141 | 4315112 | Трубка | 1 |
| 142 | 4315113 | Трубка | 1 |
| 150 | 4130169 | Штуцер трубки | 8 |
| 152 | 4130192 | Штуцер трубки | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
