Вентилятор привод — HITACHI EX1900-5

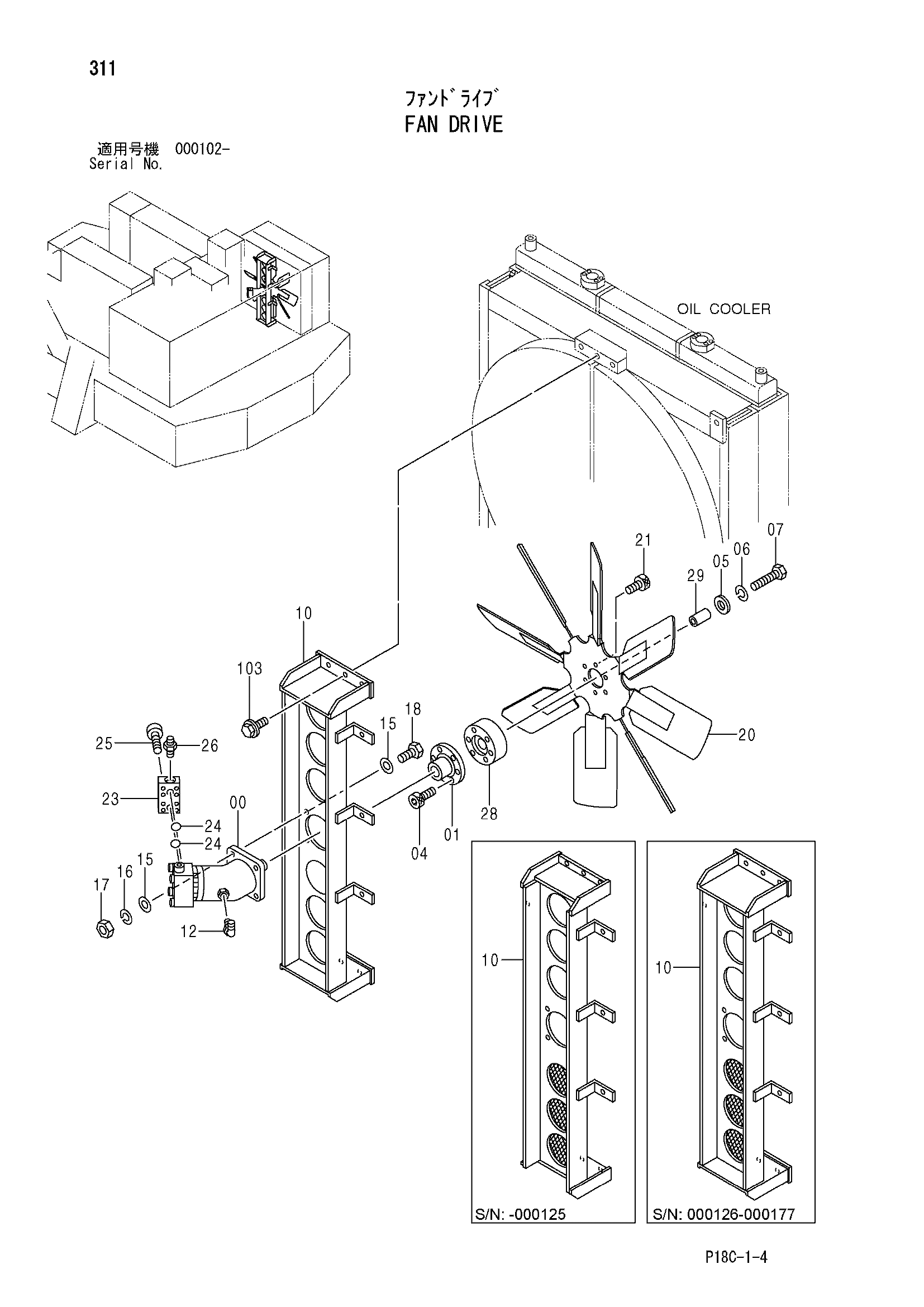

Заводская схема «Вентилятор привод» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4390592 | Гидромотор | 1 |
| 01 | 4396684 замена: 4671859 | Муфта | 1 |
| 01 | 4671859 | Муфта | 1 |
| 04 | M341240 | Болт с внутренним шестигранником | 6 |
| 05 | 4087197 | Шайба | 1 |
| 05 | J217085 | Плоская шайба | 1 |
| 06 | A590916 | Пружинная шайба | 1 |
| 07 | J901601 | Болт | 1 |
| 10 | 6019761 | Кронштейн | 1 |
| 10 | 7044303 замена: 7052080 | Кронштейн | 1 |
| 10 | 7052080 | Кронштейн | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A590116 | Плоская шайба | 8 |
| 16 | A590916 | Пружинная шайба | 4 |
| 17 | J950016 | Гайка | 4 |
| 18 | J901660 | Болт | 4 |
| 20 | 4455890 | Вентилятор | 1 |
| 21 | M341240 | Болт с внутренним шестигранником | 6 |
| 23 | 3082505 | Блок | 1 |
| 24 | 4292382 | Уплотнительное кольцо | 2 |
| 25 | M341271 | Болт с внутренним шестигранником | 8 |
| 26 | A852166 | Адаптер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4431706 | Муфта | 1 |
| 29 | 4431646 | Проставка | 1 |
| 103 | J021230 | Болт с шайбой | 6 |
| 103 | J021235 | Болт с шайбой | 6 |
| 103 | J271235 замена: J901235 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
