Масляный фильтр и бй-пасс фильтр — HITACHI EX1900-5

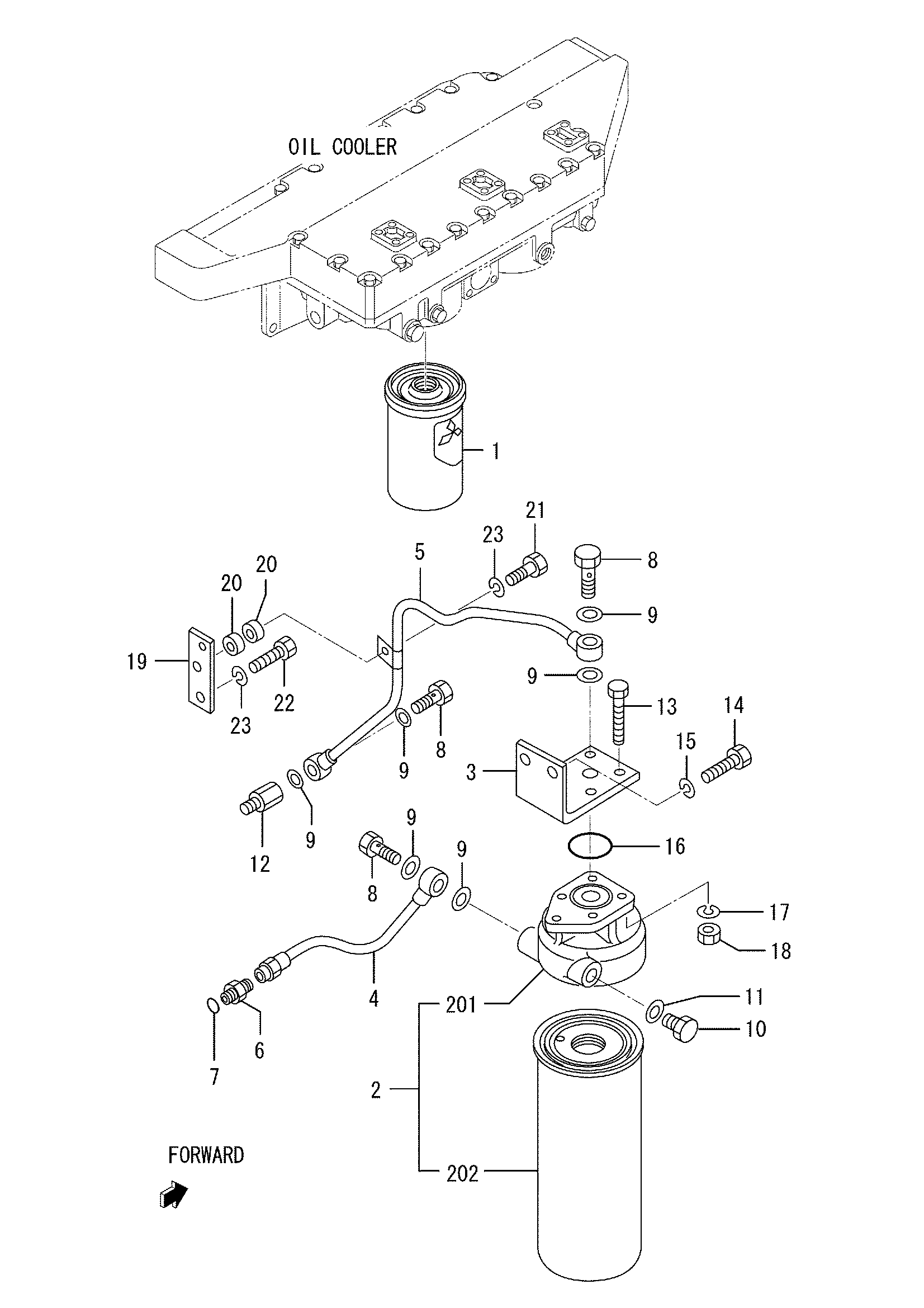

Заводская схема «Масляный фильтр и бй-пасс фильтр» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3774046100 | Элемент, картридж | 4 |
| 2 | H3264000020 | Фильтр в сборе, бй-пасс | 1 |
| 2-02 | H3754002100 | Элемент, картридж | 1 |
| 3 | H3264002100 | Кронштейн | 1 |
| 4 | H3263606500 | Трубка, масляный | 1 |
| 5 | H3263616600 | Трубка, масляный | 1 |
| 6 | H3263609301 | Разъём | 1 |
| 7 | HMH035093 | Уплотнительное кольцо | 1 |
| 8 | H4279005011 | Болт, унион | 3 |
| 9 | H0594601801 | Шайба, сеалинг | 6 |
| 10 | HF500018000 | Пробка, дренажный | 1 |
| 11 | H0594601801 | Шайба, сеалинг | 1 |
| 12 | H3263657500 | Разъём | 1 |
| 13 | HF103510035 | Болт | 4 |
| 14 | HF103512030 | Болт | 2 |
| 15 | HF251512000 | Пружинная шайба | 2 |
| 16 | H0550720550 | Уплотнительное кольцо | 1 |
| 17 | HF251510000 | Пружинная шайба | 4 |
| 18 | HF230010000 | Гайка | 4 |
| 19 | H3264601400 | Стойка, трубка дренажный | 1 |
| 20 | H3066852600 | Проставка | 2 |
| 21 | HF103512040 | Болт | 1 |
| 22 | HF115512045 | Болт | 2 |
| 23 | HF251512000 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
