Двигатель, насос группа — HITACHI EX1900-5

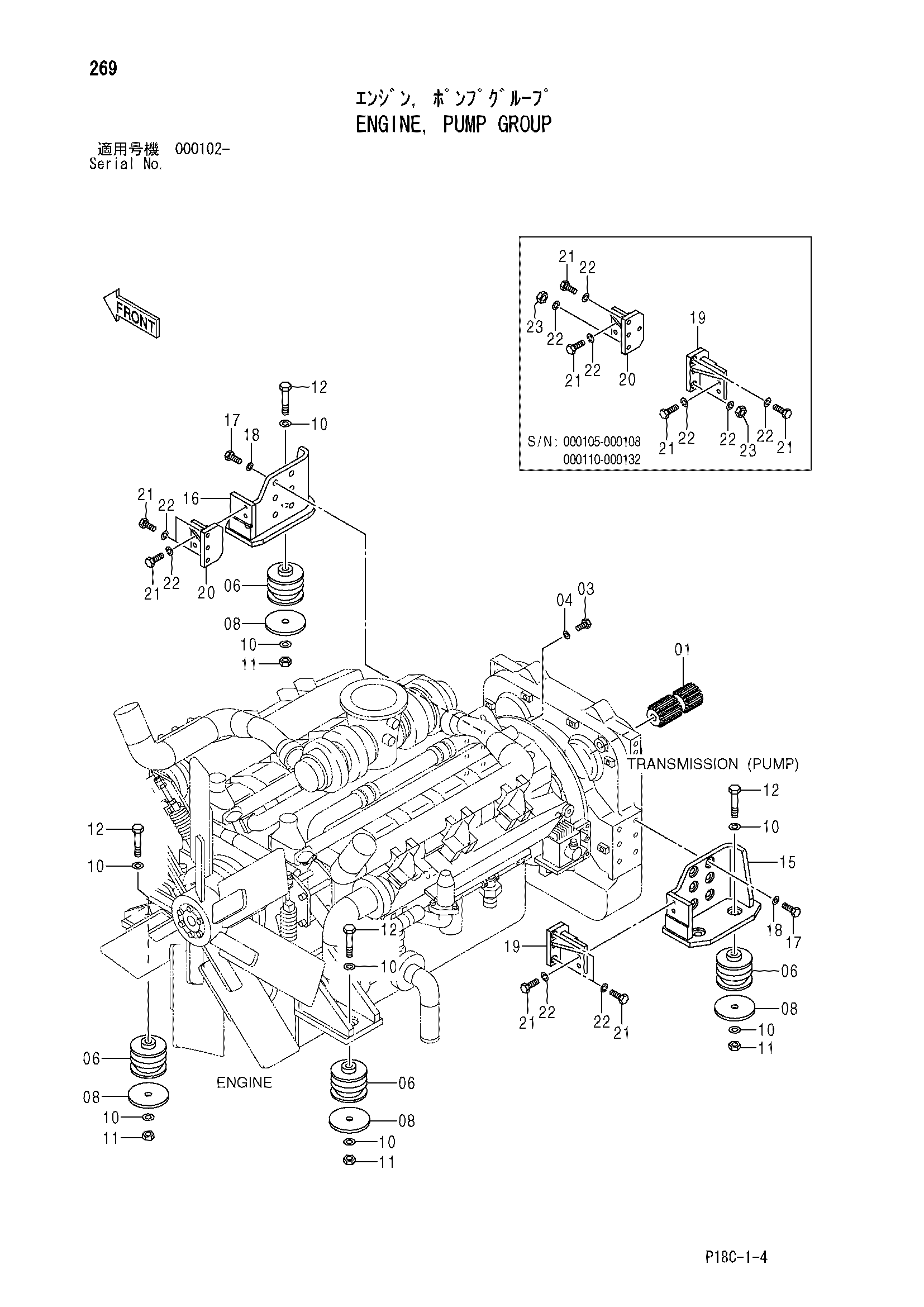

Заводская схема «Двигатель, насос группа» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3091113 | Вал | 1 |
| 03 | J901245 | Болт | 16 |
| 04 | J222012 | Шайба | 16 |
| 06 | 4345248 | Амортизатор | 6 |
| 08 | 4349813 | Пластина | 6 |
| 10 | 4114410 | Шайба | 12 |
| 11 | M663036 | U-образная гайка | 6 |
| 12 | J833619 | Болт | 6 |
| 15 | 7040239 | Кронштейн | 1 |
| 16 | 7040238 | Кронштейн | 1 |
| 17 | J932765 | Болт | 12 |
| 18 | 4085857 | Шайба | 12 |
| 19 | 8083789 | Кронштейн | 1 |
| 20 | 8083788 | Кронштейн | 1 |
| 21 | J931845 | Болт | 8 |
| 21 | J931845 | Болт | 6 |
| 22 | A590918 | Пружинная шайба | 8 |
| 23 | J951018 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
