Нижняя защита (рама) — HITACHI EX1900-5

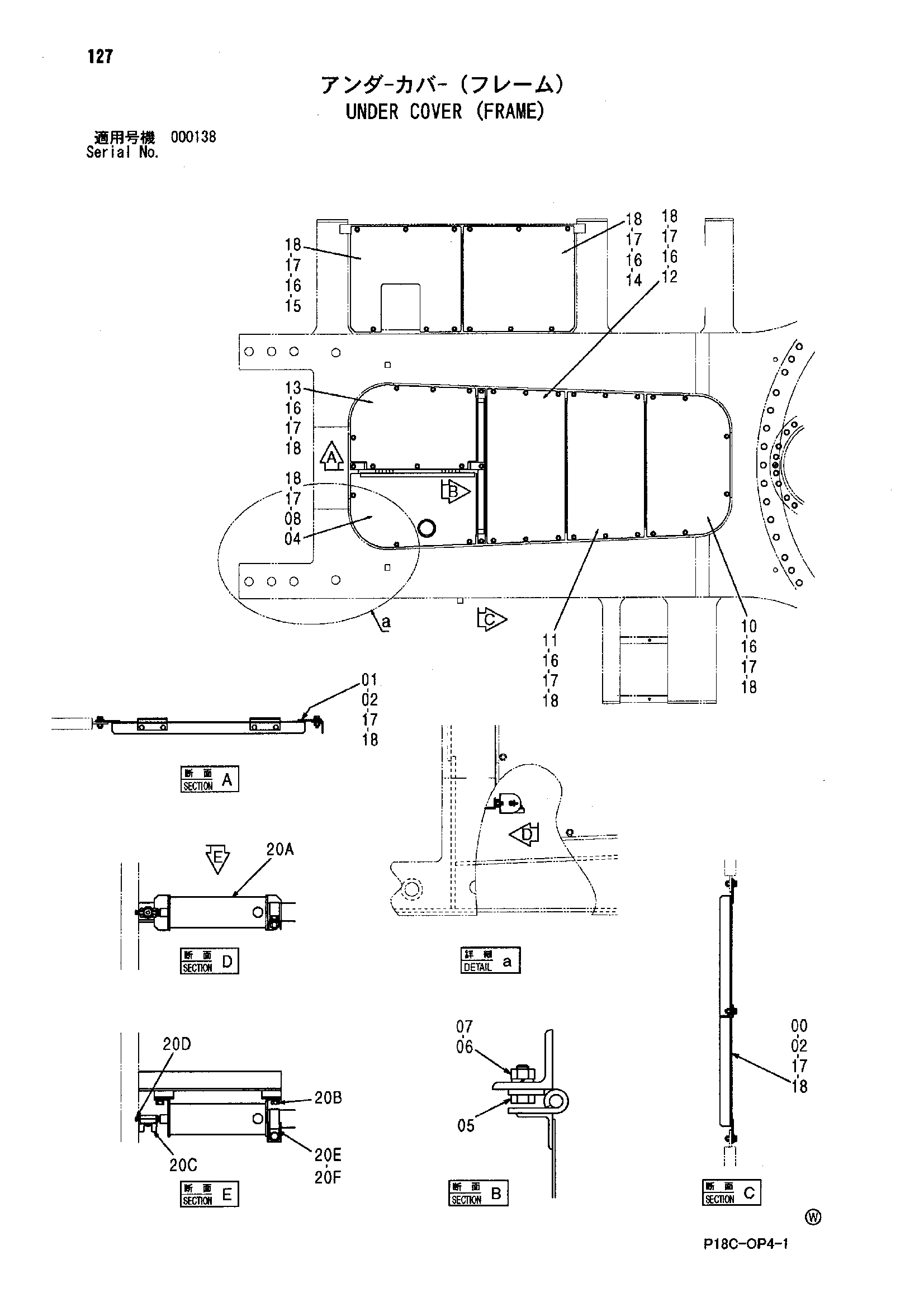

Заводская схема «Нижняя защита (рама)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090245 | Кронштейн | 1 |
| 01 | 8090246 | Кронштейн | 1 |
| 02 | 4320852 | Болт | 4 |
| 04 | 7043472 | Крышка | 1 |
| 05 | 4383956 | Болт | 4 |
| 06 | 4225468 | Пружинная шайба | 4 |
| 07 | 4298752 | Гайка | 4 |
| 08 | 4357359 | Болт | 3 |
| 10 | 2048765 | Крышка | 1 |
| 11 | 2048766 | Крышка | 1 |
| 12 | 2048767 | Крышка | 1 |
| 13 | 2048768 | Крышка | 1 |
| 14 | 2048769 | Крышка | 1 |
| 15 | 2048770 | Крышка | 1 |
| 16 | 4357359 | Болт | 37 |
| 17 | 4298759 | Пружинная шайба | 44 |
| 18 | 4631238 | Плоская шайба | 44 |
| 20 | 9220523 | Блов-бй защёлка бак | 1 |
| 20A | 8090241 | Бак | 1 |
| 20B | J271025 | Болт с шайбой | 2 |
| 20B1 | J901025 | Болт | 1 |
| 20B2 | J222010 | Шайба | 1 |
| 20C | 4343137 | Шаровой клапан | 1 |
| 20D | 94-2022 | Пробка | 1 |
| 20E | 4193848 | Зажим | 1 |
| 20F | J271025 | Болт с шайбой | 1 |
| 20F1 | J901025 | Болт | 1 |
| 20F2 | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
