Двигатель отопитель трубопроводы (1) — HITACHI EX1900-5

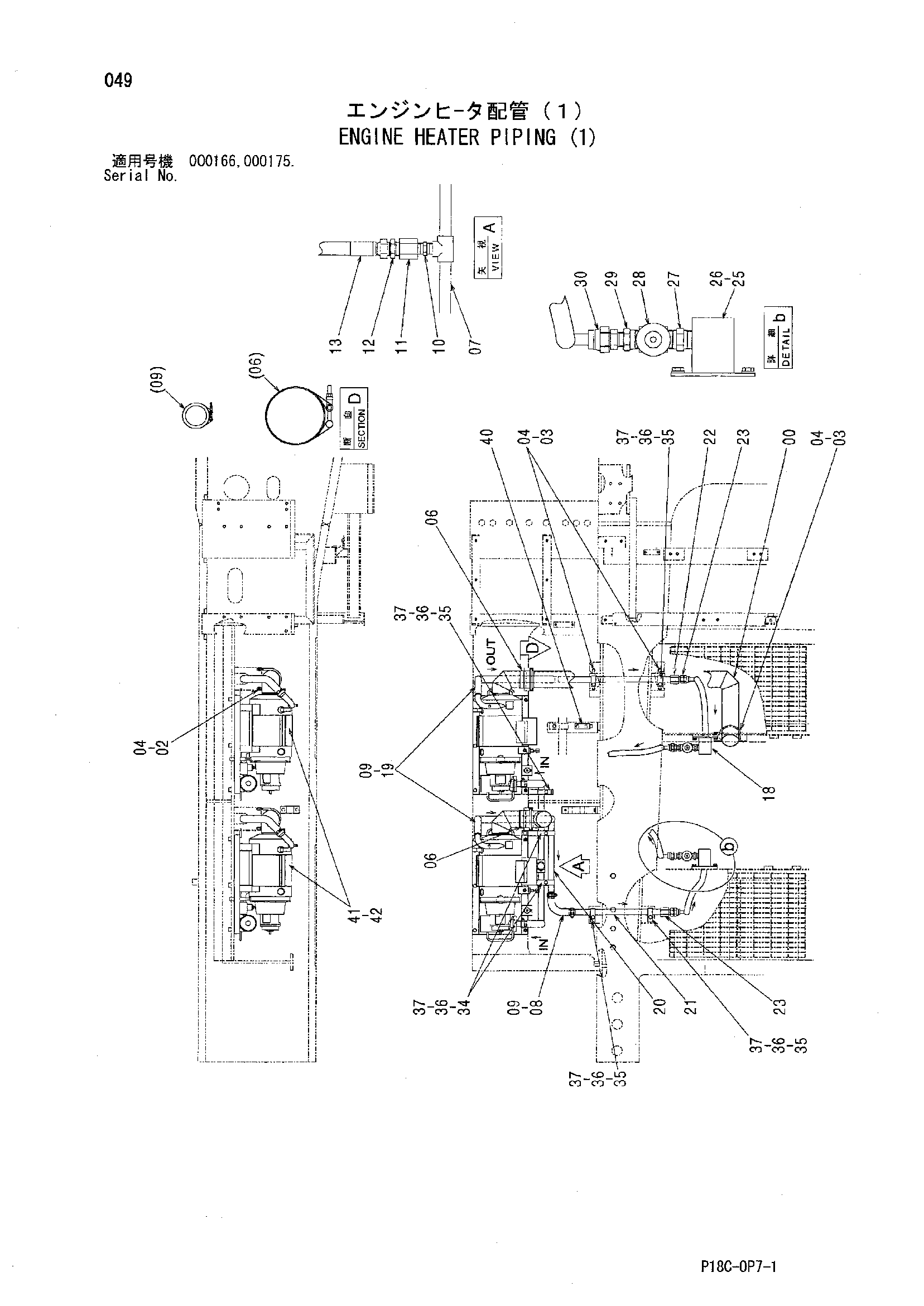

Заводская схема «Двигатель отопитель трубопроводы (1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105442 | Глушитель | 1 |
| 02 | 4656262 | U-образный болт | 2 |
| 03 | 4404553 | U-образный болт | 3 |
| 04 | J950010 | Гайка | 20 |
| 06 | 4263766 | Хомут шланга | 2 |
| 07 | 9766278 | Трубка водяной | 1 |
| 08 | 4656299 | Водяной шланг | 1 |
| 09 | 4296061 | Хомут шланга | 6 |
| 10 | 94-1705 | Адаптер | 1 |
| 11 | 94-0692 | Разъём | 1 |
| 12 | 94-1306 | Адаптер | 1 |
| 13 | 4628527 | Шланг | 1 |
| 18 | 8106907 | Блок | 1 |
| 19 | 4656298 | Водяной шланг | 2 |
| 20 | 9766279 | Трубка водяной | 1 |
| 21 | 9766280 | Трубка водяной | 1 |
| 22 | 9766281 | Трубка водяной | 1 |
| 23 | 94-1305 | Адаптер | 2 |
| 25 | 8105455 | Блок | 1 |
| 26 | J271020 | Болт с шайбой | 4 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 94-1705 | Адаптер | 2 |
| 28 | 4177416 | Запорный клапан | 2 |
| 29 | 94-1604 | Переходник | 2 |
| 30 | 94-1304 | Адаптер | 2 |
| 34 | 4053599 | Хомут трубки | 2 |
| 35 | 4053598 | Хомут трубки | 5 |
| 36 | J901265 | Болт | 7 |
| 37 | A590912 | Пружинная шайба | 7 |
| 40 | 9766207 | Кронштейн | 1 |
| 41 | 4404575 | Отопитель | 2 |
| 42 | J271230 | Болт с шайбой | 10 |
| 42A | J901230 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
