Обратные трубопроводы (гидрораспределитель) — HITACHI EX1900-5

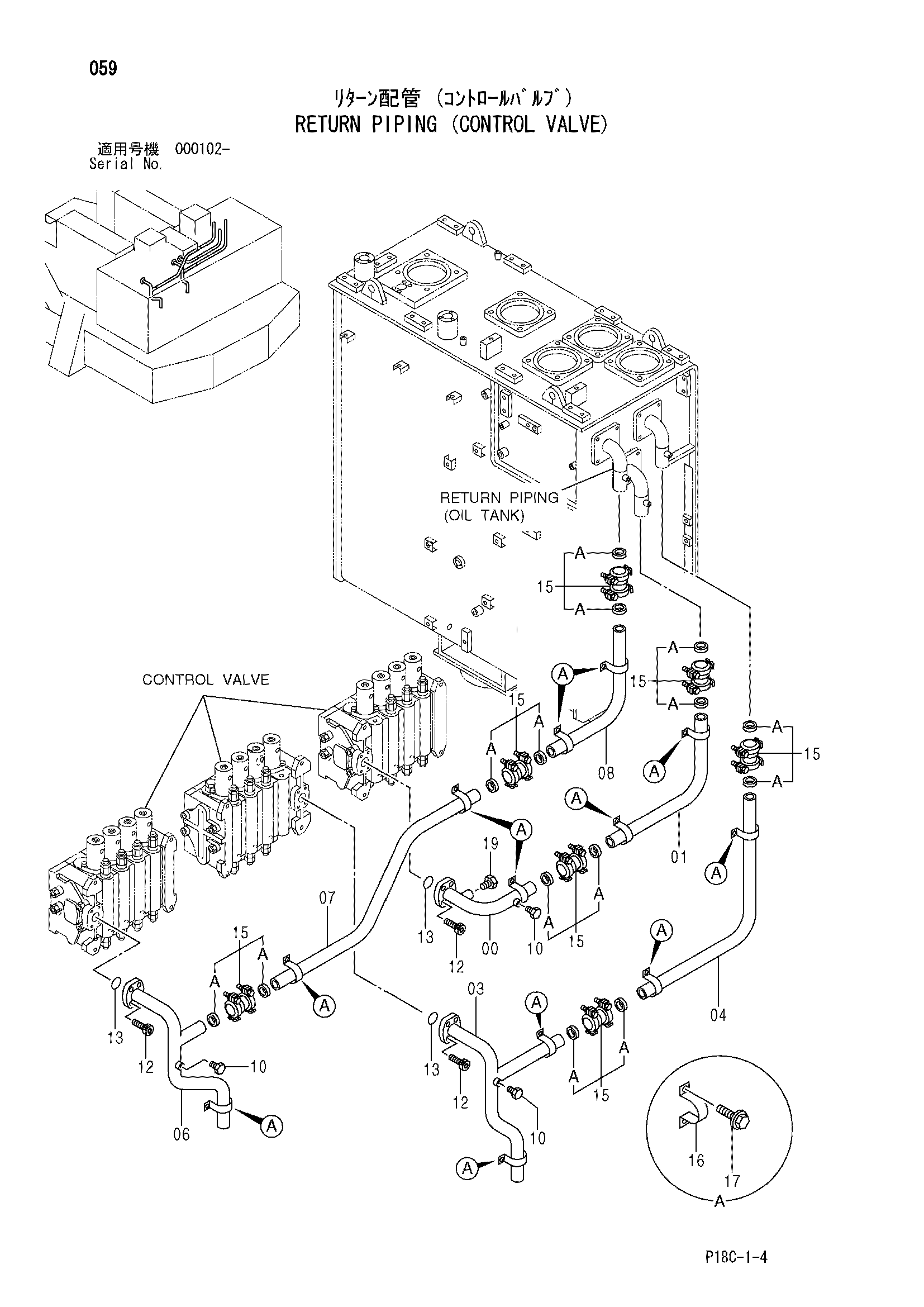

Заводская схема «Обратные трубопроводы (гидрораспределитель)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089458 | Трубка | 1 |
| 01 | 4458010 | Трубка | 1 |
| 03 | 8089459 | Трубка | 1 |
| 04 | 4458011 | Трубка | 1 |
| 06 | 8089460 | Трубка | 1 |
| 07 | 4458012 | Трубка | 1 |
| 08 | 4458009 | Трубка | 1 |
| 10 | A885002 | Пробка | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | M341240 | Болт с внутренним шестигранником | 12 |
| 13 | 4153538 | Уплотнительное кольцо | 3 |
| 15 | 4067833 | Муфта | 7 |
| 15A | 4196261 | Уплотнение | 2 |
| 16 | 4053865 | Хомут трубки | 12 |
| 17 | J011025 | Болт с шайбой | 24 |
| 17 | J011030 | Болт с шайбой | 24 |
| 17 | J271030 замена: J901030 | Болт с шайбой | 24 |
| 19 | A885006 | Пробка | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
