Топливный обратные трубопроводы — HITACHI EX1900-5

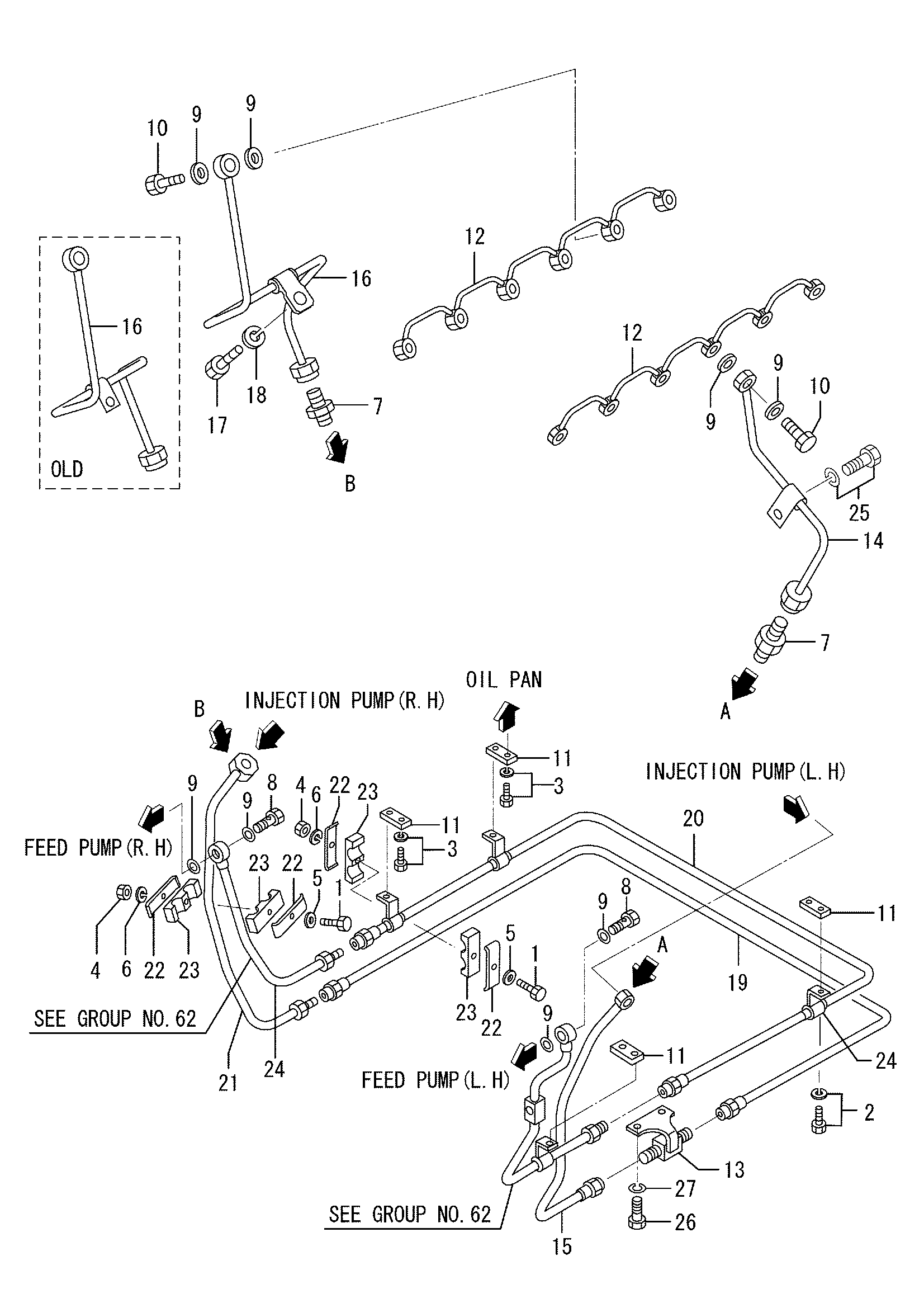

Заводская схема «Топливный обратные трубопроводы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | HF103510035 | Болт | 6 |
| 2 | HF180508020 | Болт, W/шайба | 4 |
| 3 | HF200510035 | Болт, W/шайба | 4 |
| 4 | HF230010000 | Гайка | 6 |
| 5 | HF250010000 | Шайба, плаин | 6 |
| 6 | HF251510000 | Пружинная шайба | 6 |
| 7 | HF454006300 | Разъём | 2 |
| 8 | HF461014000 | Болт, проушина | 2 |
| 9 | H0594601001 | Шайба, сеалинг | 8 |
| 10 | H3253602901 | Болт, проушина | 2 |
| 11 | H3266109700 | Стойка | 4 |
| 12 | H3266144100 | Трубка, топливный | 2 |
| 12 | H3266201900 | Трубка, топливный | 2 |
| 13 | H3266167500 | Разъём | 1 |
| 14 | H3266178500 | Трубка, топливный леак левый | 1 |
| 15 | H3266158600 | Трубка, топливный леак левый | 1 |
| 16 | H3266178700 | Трубка, топливный леак правый | 1 |
| 16 | H3266208900 | Трубка, топливный леак правый | 1 |
| 17 | HF115510020 | Болт | 1 |
| 18 | HF251510000 | Пружинная шайба | 1 |
| 19 | H3266168900 | Трубка, топливный леак | 1 |
| 20 | H3266208300 | Трубка, топливный подающий | 1 |
| 21 | H3266204500 | Трубка, топливный леак правый | 1 |
| 22 | H3726101700 | Хомут | 12 |
| 23 | H3726101800 | Сиденье | 12 |
| 24 | H35A6204600 | Зажим | 3 |
| 25 | HF180510020 | Болт, W/шайба | 1 |
| 26 | HF115510035 | Болт | 2 |
| 27 | HF251510000 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
