Насос пилотные гидролинии (1-2) — HITACHI EX1900-5

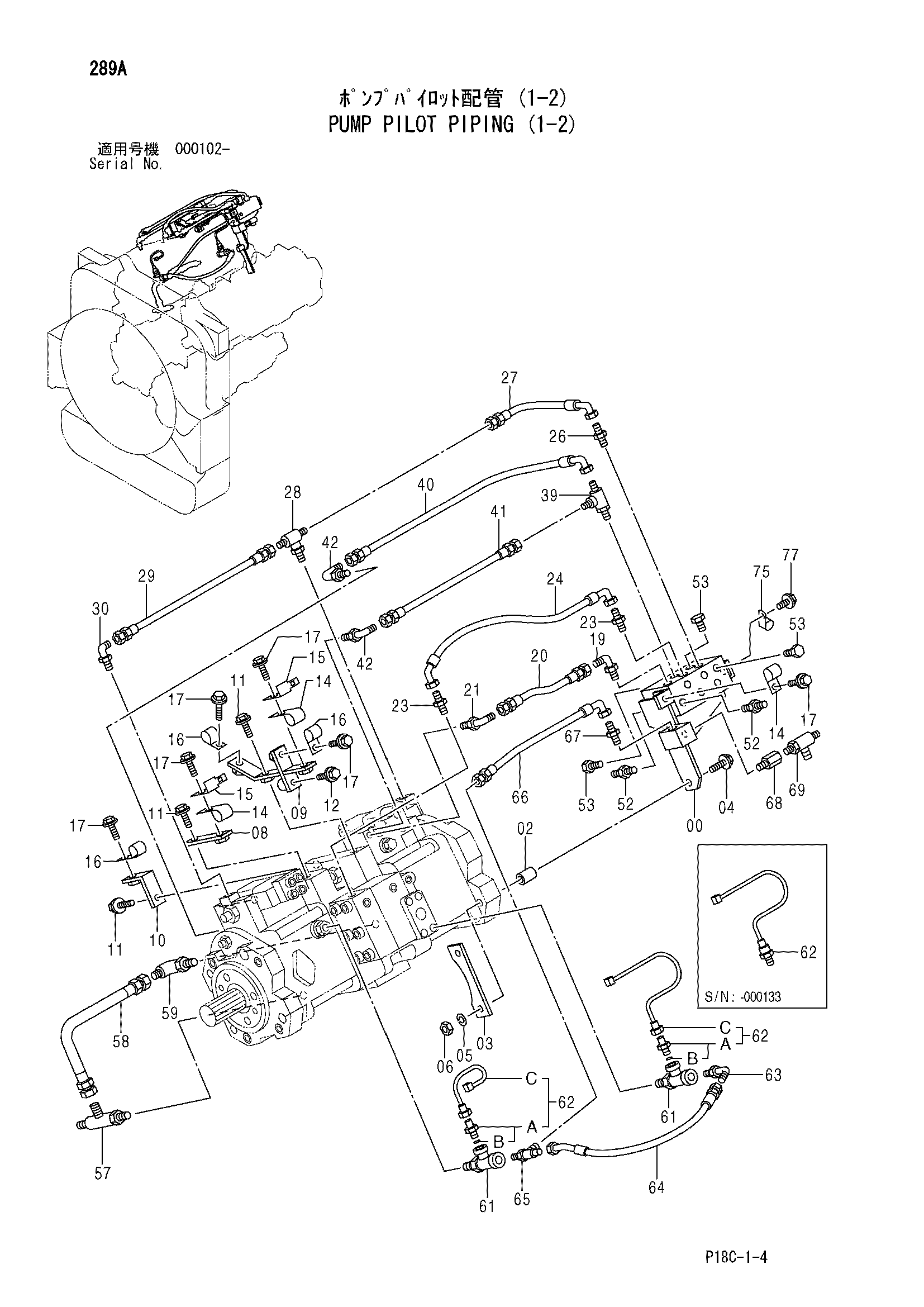

Заводская схема «Насос пилотные гидролинии (1-2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084677 замена: 7055523 | Коллектор | 1 |
| 00 | 7055523 | Коллектор | 1 |
| 02 | 4451998 | Проставка | 2 |
| 03 | 4457581 | Пластина | 1 |
| 04 | J901070 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | J950010 | Гайка | 2 |
| 08 | 9757035 | Кронштейн | 1 |
| 09 | 8085060 | Кронштейн | 1 |
| 10 | 9757034 | Кронштейн | 1 |
| 11 | J011025 | Болт с шайбой | 3 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 12 | J011040 | Болт с шайбой | 1 |
| 12 | J271040 замена: J901040 | Болт с шайбой | 1 |
| 14 | 4190261 | Зажим | 3 |
| 15 | 4336875 | Кронштейн | 2 |
| 16 | 4190275 | Зажим | 3 |
| 17 | J021030 | Болт с шайбой | 6 |
| 17 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4458094 | Шланг | 1 |
| 21 | A852122 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852122 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4458095 | Шланг | 1 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4458097 | Шланг | 1 |
| 28 | A852522 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4274939 | Шланг (A12) | 1 |
| 30 | A852322 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852422 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4313244 | Шланг | 1 |
| 41 | 4458098 | Шланг | 1 |
| 42 | A852322 | Угловой штуцер | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A852122 | Адаптер | 10 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A885002 | Пробка | 4 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852466 | Тройник | 1 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 4458113 | Шланг | 1 |
| 59 | A852366 | Угловой штуцер | 1 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 4365983 | Тройник | 2 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 4335020 замена: 4630577 | Датчик | 2 |
| 62 | 4630577 замена: 4670681 | Датчик | 2 |
| 62 | 4670681 | Датчик | 2 |
| 62A | 955656 | Уплотнительное кольцо | 1 |
| 62A | 4623904 замена: 4670726 | Датчик | 1 |
| 62A | 4670726 | Датчик | 1 |
| 62B | 955656 | Уплотнительное кольцо | 1 |
| 62C | 4634963 | Жгут проводов | 1 |
| 63 | A852322 | Угловой штуцер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4223572 | Шланг | 1 |
| 65 | A852422 | Тройник | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4330739 | Шланг (H7) | 1 |
| 67 | A852122 | Адаптер | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4202564 | Адаптер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | A852423 | Тройник | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4190275 | Зажим | 1 |
| 77 | J021025 | Болт с шайбой | 1 |
| 77 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
