Пилотные гидролинии (гидрораспределитель~кабина)(1) — HITACHI EX1900-5

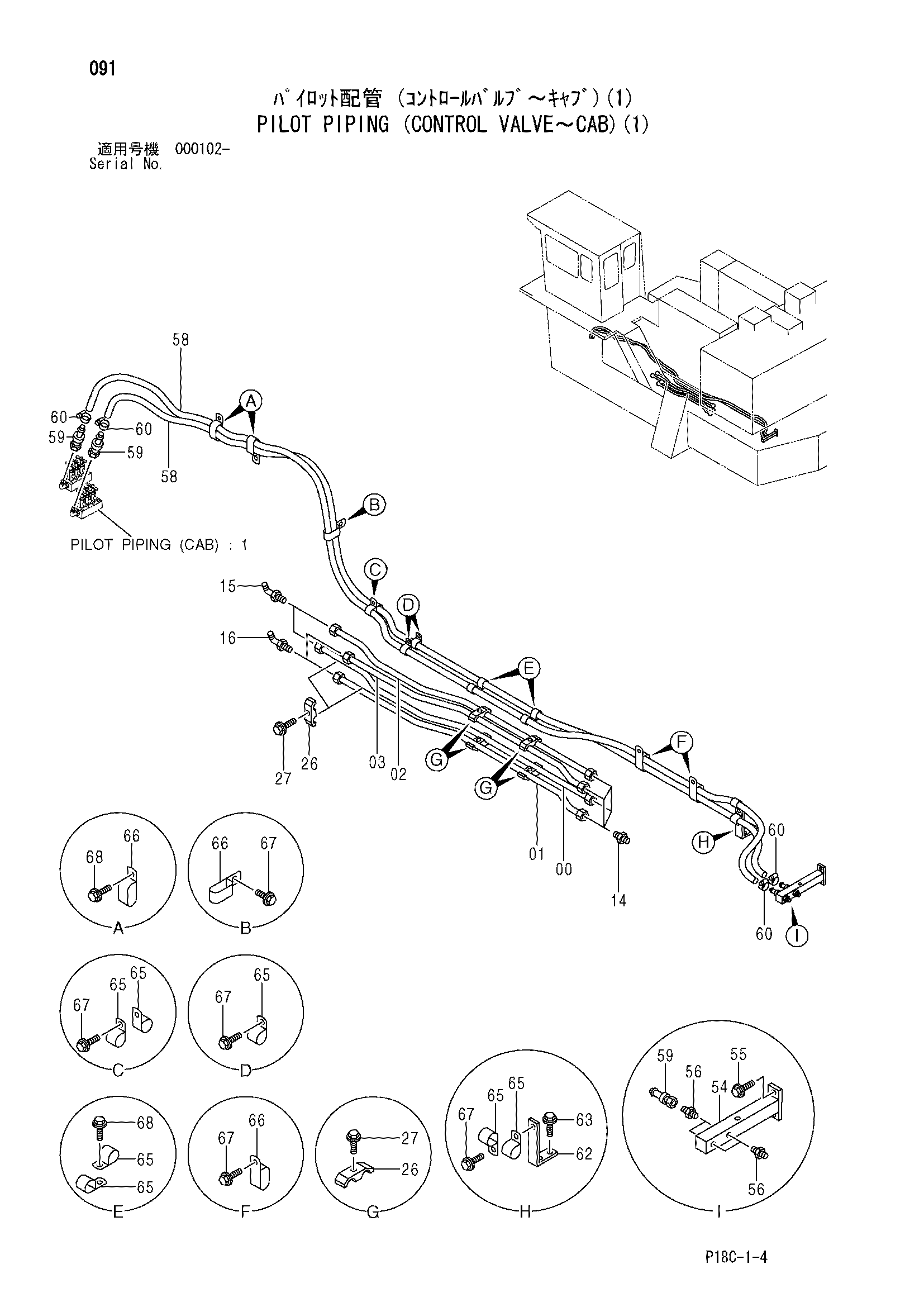

Заводская схема «Пилотные гидролинии (гидрораспределитель~кабина)(1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755636 | Трубка | 1 |
| 01 | 9756464 | Трубка | 1 |
| 02 | 9756468 | Трубка | 1 |
| 03 | 9756469 | Трубка | 1 |
| 14 | A852166 | Адаптер | 4 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852366 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4353073 | Угловой штуцер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4053596 | Хомут трубки | 6 |
| 27 | J011255 | Болт с шайбой | 6 |
| 27 | J271255 замена: J901255 | Болт с шайбой | 6 |
| 54 | 9744249 | Блок | 1 |
| 55 | J011025 | Болт с шайбой | 2 |
| 55 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 56 | 4221278 | Адаптер | 4 |
| 58 | 4358629 | Шланг | 2 |
| 59 | 4356911 | Адаптер | 4 |
| 60 | 4514699 | Хомут шланга | 4 |
| 62 | 9757151 | Кронштейн | 1 |
| 63 | J011025 | Болт с шайбой | 2 |
| 63 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 65 | 4190263 | Зажим | 10 |
| 66 | 4192034 | Зажим | 5 |
| 67 | J021030 | Болт с шайбой | 7 |
| 67 | J271030 замена: J901030 | Болт с шайбой | 7 |
| 68 | J021025 | Болт с шайбой | 4 |
| 68 | J271025 замена: J901025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
