Трубопроводы системы смазки (рукоять)(погрузчик) — HITACHI EX1900-5

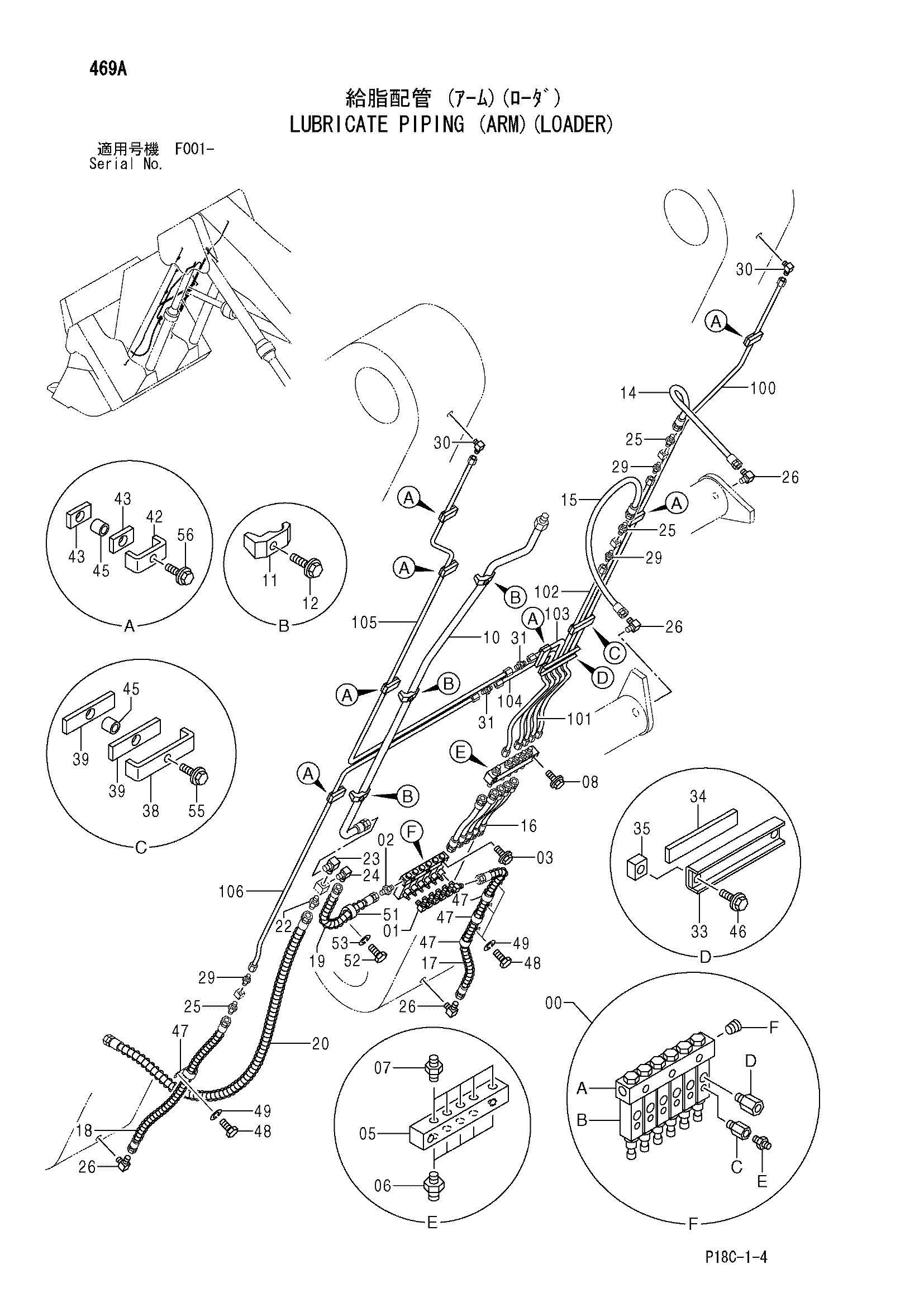

Заводская схема «Трубопроводы системы смазки (рукоять)(погрузчик)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4253240 | Клапан | 1 |
| 00A | 4182049 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 6 |
| 00C | 4191349 | Адаптер | 6 |
| 00D | 4253567 | Адаптер | 6 |
| 00E | J75481 | Пресс-маслёнка | 6 |
| 00F | 94-2102 | Пробка | 1 |
| 01 | 94-1401 | Угловой штуцер | 6 |
| 02 | 94-1302 | Адаптер | 1 |
| 03 | J010845 | Болт с шайбой | 3 |
| 03 | J260845 замена: J900845 | Болт с шайбой | 3 |
| 05 | 3069938 | Блок | 1 |
| 06 | 94-1301 | Адаптер | 5 |
| 07 | 4130169 | Штуцер трубки | 5 |
| 07 | 4360981 | Штуцер трубки | 5 |
| 08 | J011045 | Болт с шайбой | 2 |
| 08 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 10 | 9727267 | Трубка | 1 |
| 11 | 4053595 | Хомут трубки | 3 |
| 12 | J011255 | Болт с шайбой | 3 |
| 12 | J271255 замена: J901255 | Болт с шайбой | 3 |
| 14 | 4058740 | Шланг | 1 |
| 15 | 4067521 | Шланг | 1 |
| 16 | 4005418 | Шланг | 5 |
| 17 | 4331736 | Шланг | 1 |
| 18 | 4167191 | Шланг | 1 |
| 19 | 4190290 | Шланг | 1 |
| 20 | 4192045 | Шланг | 1 |
| 22 | 94-1304 | Адаптер | 1 |
| 23 | 94-1404 | Угловой штуцер | 1 |
| 24 | 94-1402 | Угловой штуцер | 1 |
| 25 | 94-1301 | Адаптер | 3 |
| 26 | 94-1401 | Угловой штуцер | 4 |
| 29 | 4130169 | Штуцер трубки | 3 |
| 29 | 4360981 | Штуцер трубки | 3 |
| 30 | 4130175 | Штуцер трубки | 2 |
| 30 | 4097666 | Угловой штуцер | 2 |
| 31 | 4130192 | Штуцер трубки | 2 |
| 31 | 4099282 | Адаптер | 2 |
| 33 | 9735865 | Хомут | 1 |
| 34 | 4264318 | Резиновая прокладка | 1 |
| 35 | 4264319 | Проставка | 2 |
| 38 | 4264320 | Хомут | 1 |
| 38 | 4302749 | Хомут | 1 |
| 39 | 4032159 | Резиновая прокладка | 2 |
| 39 | 4273721 | Резиновая прокладка | 2 |
| 42 | 4264321 | Хомут | 7 |
| 42 | 4302748 | Хомут | 7 |
| 43 | 4032161 | Резиновая прокладка | 14 |
| 43 | 4269657 | Резиновая прокладка | 14 |
| 45 | 4302747 | Проставка | 8 |
| 46 | J011035 | Болт с шайбой | 2 |
| 46 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 47 | 4192035 | Зажим | 4 |
| 48 | J901020 | Болт | 4 |
| 49 | A590910 | Пружинная шайба | 4 |
| 51 | 4190263 | Зажим | 1 |
| 52 | J901020 | Болт | 1 |
| 53 | A590910 | Пружинная шайба | 1 |
| 55 | J011235 | Болт с шайбой | 1 |
| 55 | J271235 замена: J901235 | Болт с шайбой | 1 |
| 55 | J011035 | Болт с шайбой | 1 |
| 55 | J271035 замена: J901035 | Болт с шайбой | 1 |
| 56 | J011230 | Болт с шайбой | 7 |
| 56 | J271230 замена: J901230 | Болт с шайбой | 7 |
| 56 | J011035 | Болт с шайбой | 7 |
| 56 | J271035 замена: J901035 | Болт с шайбой | 7 |
| 100 | 4465128 | Трубка | 1 |
| 100 | 4606107 | Трубка | 1 |
| 101 | 4465129 | Трубка | 1 |
| 101 | 4606108 | Трубка | 1 |
| 102 | 4465130 | Трубка | 1 |
| 102 | 4606109 | Трубка | 1 |
| 103 | 4465131 | Трубка | 1 |
| 103 | 4606110 | Трубка | 1 |
| 104 | 4465132 | Трубка | 1 |
| 104 | 4606111 | Трубка | 1 |
| 105 | 4465133 | Трубка | 1 |
| 105 | 4606112 | Трубка | 1 |
| 106 | 4465134 | Трубка | 1 |
| 106 | 4606113 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
