Задний монитор — HITACHI EX1900-5

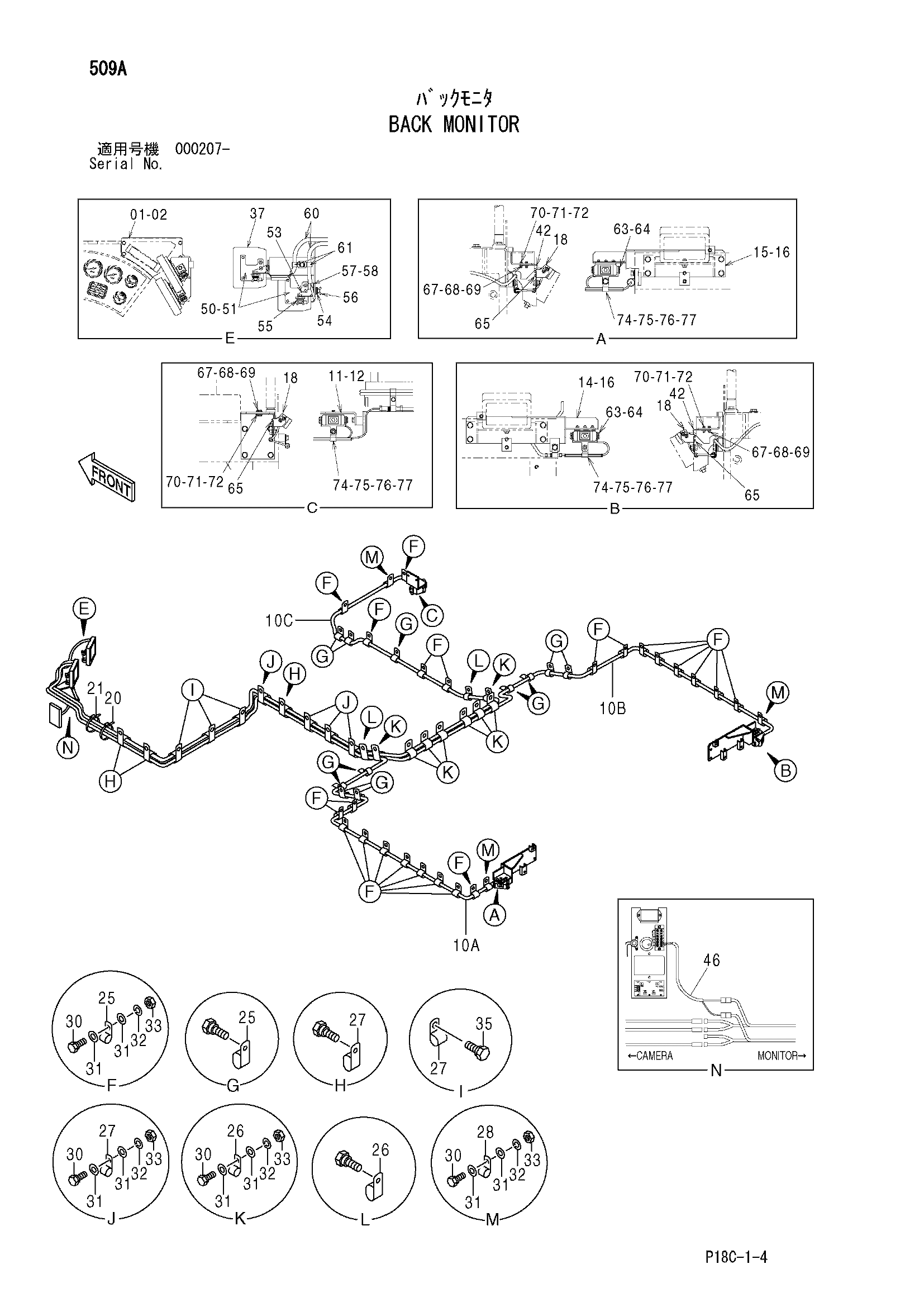

Заводская схема «Задний монитор» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7057653	Кронштейн	1
02	J450616	Винт с шайбой	5
10A	4698349	Жгут проводов	1
10B	4698349	Жгут проводов	1
10C	4698379	Жгут проводов	1
11	3091772	Кронштейн	1
12	J271230	Болт с шайбой	2
12A	J901230	Болт	1
12B	J222012	Шайба	1
14	8077961	Кронштейн	1
15	8077959	Кронштейн	1
16	J271035	Болт с шайбой	8
16A	J901035	Болт	1
16B	J222010	Шайба	1
18	4662521	Камера	3
20	4055312	Ленточный зажим	20
21	4121859	Ленточный зажим	20
25	4190272	Зажим	34
26	4190277	Зажим	10
27	4190263	Зажим	10
28	4190253	Зажим	3
30	J901025	Болт	38
31	A590110	Плоская шайба	76
32	A590910	Пружинная шайба	38
33	J950010	Гайка	38
35	J271025	Болт с шайбой	4
35A	J901025	Болт	1
35B	J222010	Шайба	1
37	4670460	Монитор	2
42	4659177	Кронштейн	3
46	3117326	Жгут проводов	1
50	8115279	Кронштейн	2
51	J460616	Винт с шайбой	6
53	8115280	Кронштейн	2
54	J217083	Шайба	12
55	4692448	Шайба	8
56	M570010	Гайка винг	4
57	J253110	Плоская шайба	4
58	4690864	Тарельчатая пружина	4
60	3115796	Жгут проводов	2
61	4190273	Зажим (диаметр. 18mm)	2
63	4698228	Кронштейн	3
64	J460614	Винт с шайбой	12
65	J460512	Винт с шайбой	9
67	J222006	Шайба	9
68	A590105	Плоская шайба	9
69	J231105	Гайка	9
70	M430520	Винт	9
71	A590905	Пружинная шайба	9
72	A590106	Плоская шайба	9
74	4190272	Зажим	3
75	J231210	Гайка	3
76	J253110	Плоская шайба	3
77	J271020	Болт с шайбой	3
77A	J901020	Болт	1
77B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
