Детали гидромолота (фильтр) — HITACHI EX1900-5

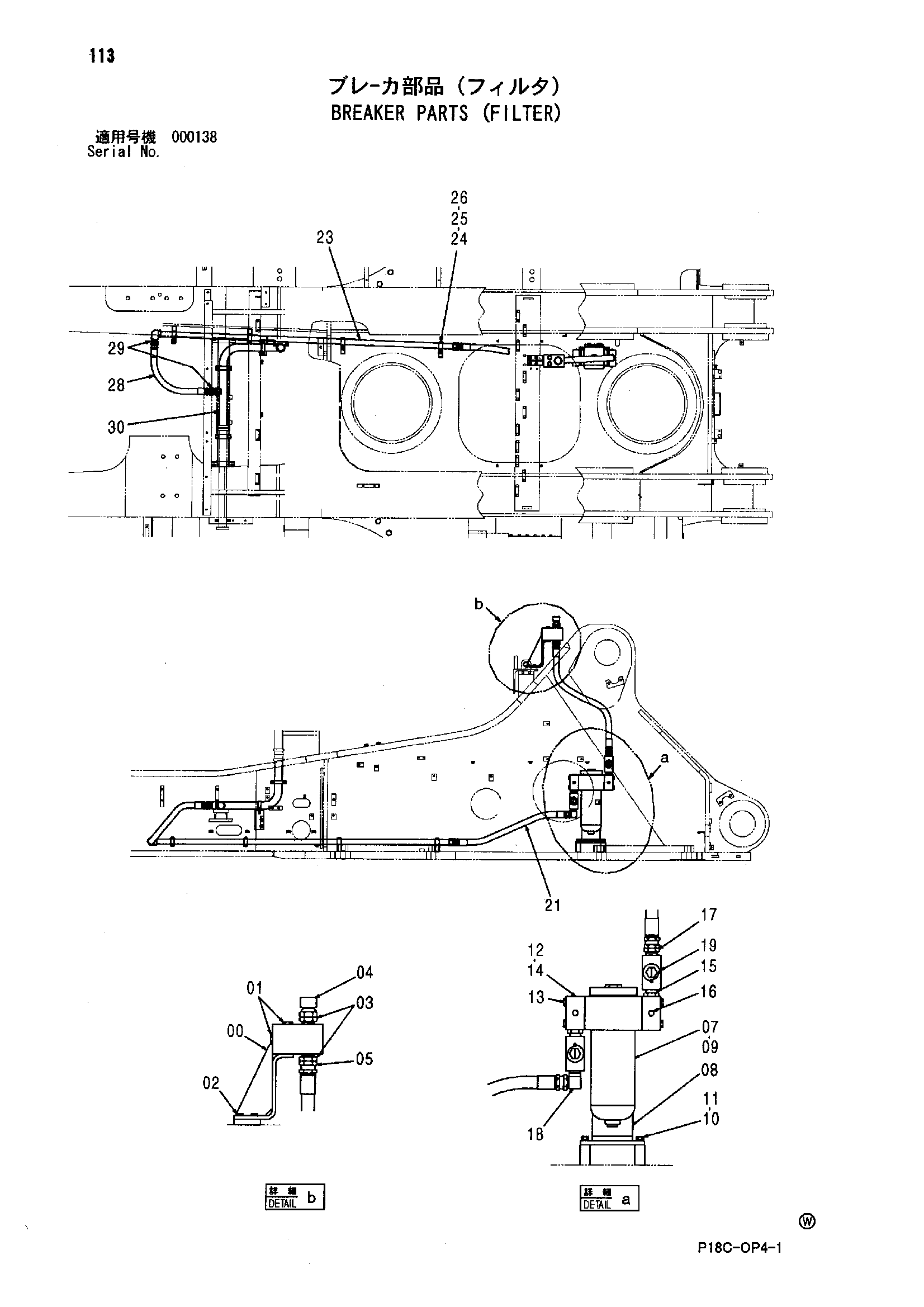

Заводская схема «Детали гидромолота (фильтр)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8067386 | Кронштейн | 1 |
| 01 | 4174541 | Пробка | 4 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | J271230 | Болт с шайбой | 4 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Плоская шайба | 1 |
| 03 | 4042035 | Адаптер | 2 |
| 03A | 970860 | Уплотнительное кольцо | 1 |
| 04 | 4222049 | Пробка унион | 1 |
| 05 | 4242451 | Шланг | 1 |
| 07 | 4391742 | Фильтр | 1 |
| 08 | 8084484 | Кронштейн | 1 |
| 09 | J271235 | Болт с шайбой | 4 |
| 09A | J901235 | Болт | 1 |
| 09B | J222012 | Плоская шайба | 1 |
| 10 | J901640 | Болт | 4 |
| 11 | A590916 | Пружинная шайба | 4 |
| 12 | 3077454 | Коллектор | 2 |
| 13 | M341600 | Болт с внутренним шестигранником | 8 |
| 14 | A811100 | Уплотнительное кольцо | 2 |
| 15 | 4238881 | Адаптер | 2 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 16 | 4093624 | Пробка | 4 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 94-1306 | Адаптер | 1 |
| 18 | 94-1406 | Угловой штуцер | 1 |
| 19 | 4444733 | Запорный клапан | 2 |
| 21 | 4203176 | Шланг | 1 |
| 23 | 8099219 | Трубка | 1 |
| 24 | 4053698 | Хомут трубки | 4 |
| 25 | J901265 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 28 | 4268962 | Шланг | 1 |
| 29 | 94-1306 | Адаптер | 2 |
| 30 | 8099218 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
