Гидромолот (пилотный) — HITACHI EX1900-5

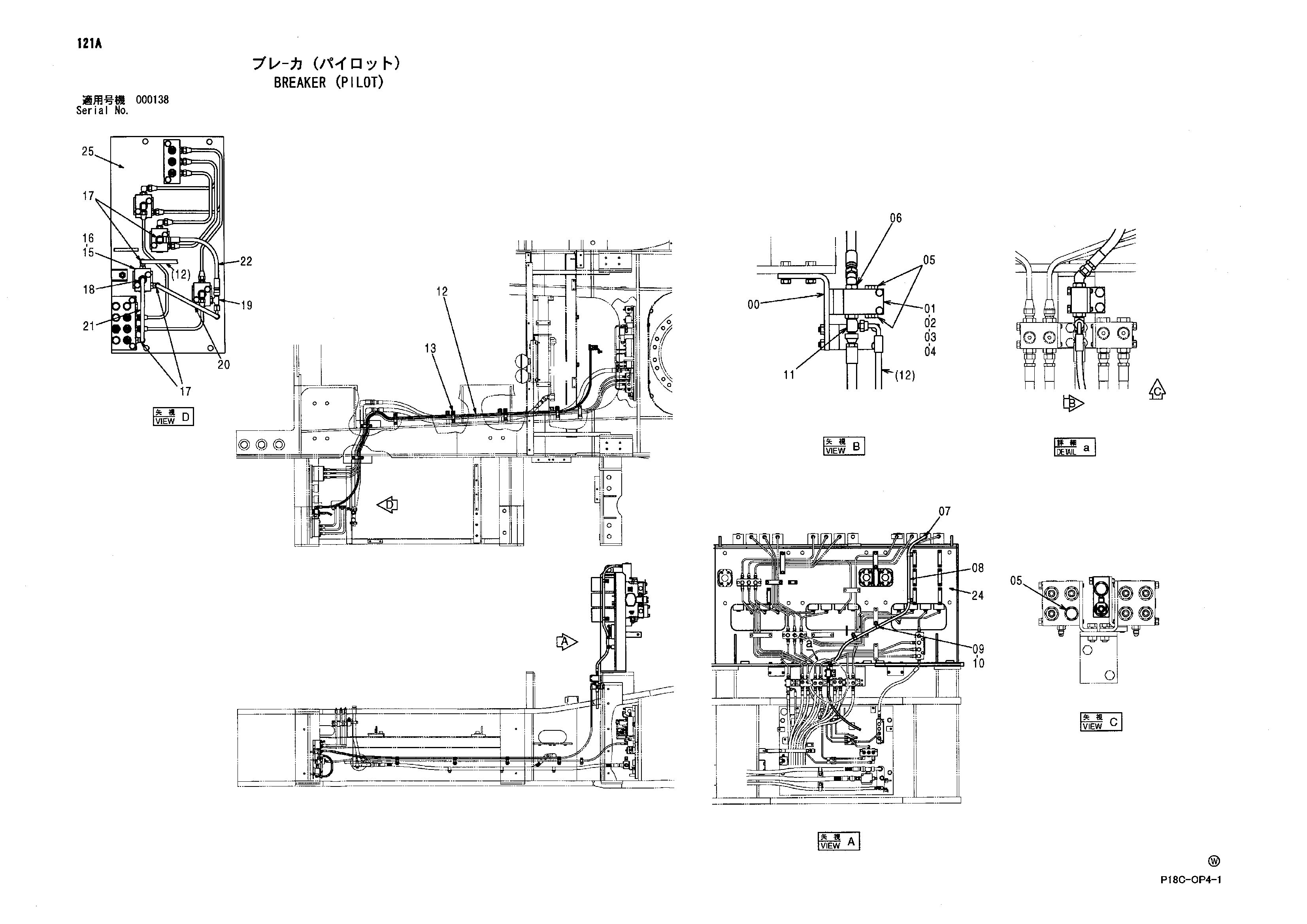

Заводская схема «Гидромолот (пилотный)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099304 | Кронштейн | 1 |
| 01 | 4458035 | Коллектор | 1 |
| 02 | J260845 | Болт с шайбой | 2 |
| 02A | J900845 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4344323 | Кронштейн | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Плоская шайба | 1 |
| 05 | A885003 | Пробка | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852233 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4470038 | Шланг | 1 |
| 09 | 4190253 | Зажим | 4 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Плоская шайба | 1 |
| 11 | 4246385 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4451776 | Шланг | 1 |
| 13 | 4190272 | Зажим | 6 |
| 15 | 4195759 | Челночный клапан | 1 |
| 16 | J271055 | Болт с шайбой | 2 |
| 16A | J901055 | Болт | 1 |
| 16B | J222010 | Плоская шайба | 1 |
| 17 | 4154670 | Угловой штуцер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4203163 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4620080 | Шланг | 1 |
| 21 | 4452733 | Шланг | 1 |
| 22 | 4480078 | Шланг | 1 |
| 24A | 5007951 | Опора | 1 |
| 24B | 9733476 | Седло винта | 2 |
| 25A | 8085036 | Опора | 1 |
| 25B | 4343882 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
