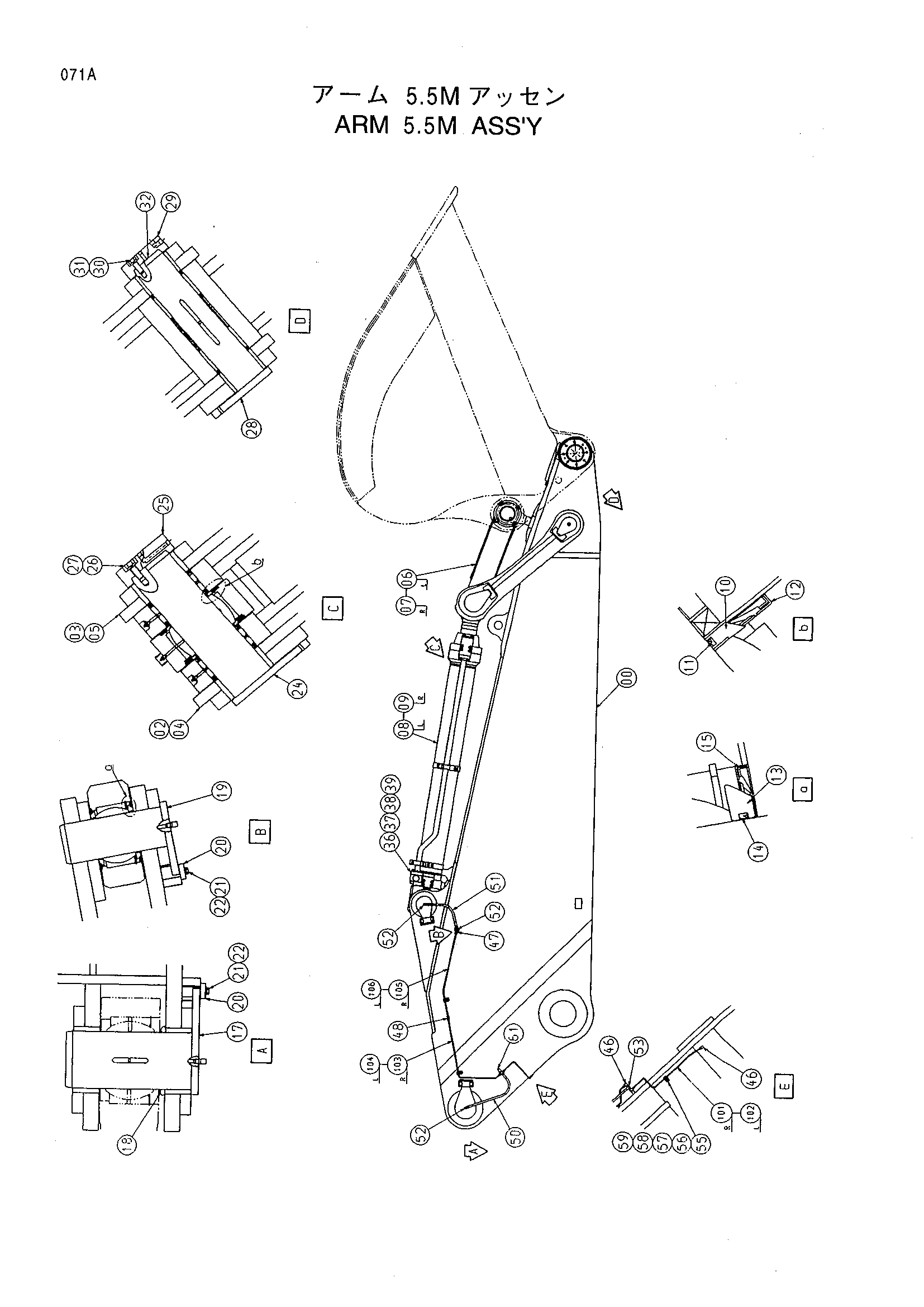

Рукоять 5.5M в сборе — HITACHI EX1900-5

Заводская схема «Рукоять 5.5M в сборе» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9216842	Рукоять	1
02	9124083	Тяга B	1
03	9124080	Тяга B	1
04	9124082	Тяга B	1
05	9124081	Тяга B	1
06	9215427	Тяга A(левый)	1
07	9215428	Тяга A(левый)	1
08	4483451	Гидроцилиндр ковша	1
09	4483450	Гидроцилиндр ковша	1
10	4259862	Шайба	4
11	4188100	Пылезащитное уплотнение	4
12	4259865	Пылезащитное уплотнение	4
13	4259863	Шайба	4
14	4123879	Пылезащитное уплотнение	4
15	4259866	Пылезащитное уплотнение	4
17	8037619	Палец	2
18	4259869	Проставка	2
19	8037617	Палец	2
20	4179432	Пластина	4
21	J912045	Болт	8
22	A590920	Пружинная шайба	8
24	8057181	Палец	2
25	4454912	Ограничитель	2
26	J912055	Болт	8
27	A590920	Пружинная шайба	8
28	8084178	Палец	2
29	4454910	Ограничитель	2
30	J901645	Болт	6
31	A590916	Пружинная шайба	6
32	4506420	Уплотнительное кольцо	2
35	4347987	Шланг	4
36	4100933	Крышка	4
37	4510169	Уплотнительное кольцо	4
38	4075854	Разъёмный фланец	8
39	4146847	Болт с внутренним шестигранником	16
46	4147587	Угловой штуцер	6
47	4122125	Адаптер	2
48	4151901	Адаптер	2
50	4279696	Шланг	2
51	4279697	Шланг	2
52	4147586	Угловой штуцер	6
53	4147585	Адаптер	2
55	4264321	Хомут	6
56	4261215	Резиновая прокладка	16
57	4271439	Проставка	6
58	J901232	Болт	6
59	A590912	Пружинная шайба	6
61	94-2022	Пробка	6
101	4279692	Трубка	1
102	4279693	Трубка	1
103	4292255	Трубка	1
104	4292257	Трубка	1
105	4292256	Трубка	1
106	4292258	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
