Стрела освещение — HITACHI EX1900-5

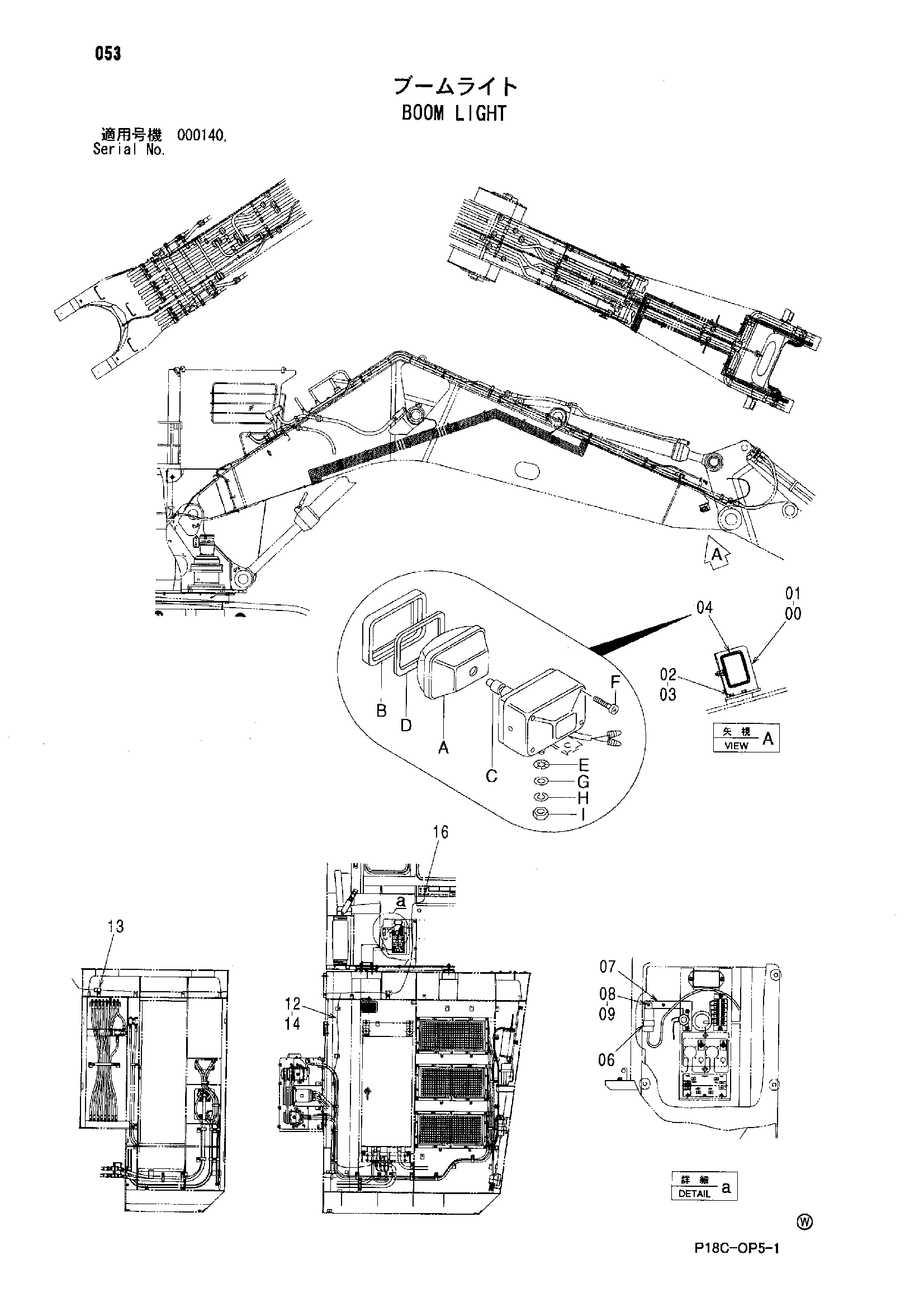

Заводская схема «Стрела освещение» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081852 | Кронштейн | 1 |
| 01 | 8081853 | Кронштейн | 1 |
| 02 | J901435 | Болт | 4 |
| 03 | A590914 | Пружинная шайба | 4 |
| 04 | 4336570 | Фара | 2 |
| 04A | 4326801 | Ленс блок | 1 |
| 04B | 4326802 | Рама | 1 |
| 04C | 4285648 | Лампа | 1 |
| 04D | 4326803 | Прокладка | 1 |
| 04E | 4307026 | Шайба | 1 |
| 04F | 4307027 | Винт | 4 |
| 04G | A590114 | Плоская шайба | 1 |
| 04H | A590914 | Пружинная шайба | 1 |
| 04I | J952014 | Гайка | 1 |
| 06 | 4414207 | Реле | 1 |
| 07 | 9753127 | Кронштейн | 1 |
| 08 | J450520 | Винт с шайбой | 1 |
| 09 | A590105 | Плоская шайба | 1 |
| 12 | 4638480 | Жгут проводов | 1 |
| 13 | 4448037 | Кронштейн | 2 |
| 14 | 4190271 | Зажим | 20 |
| 16 | 4410097 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
