Гусеница крышка — HITACHI EX1900-5

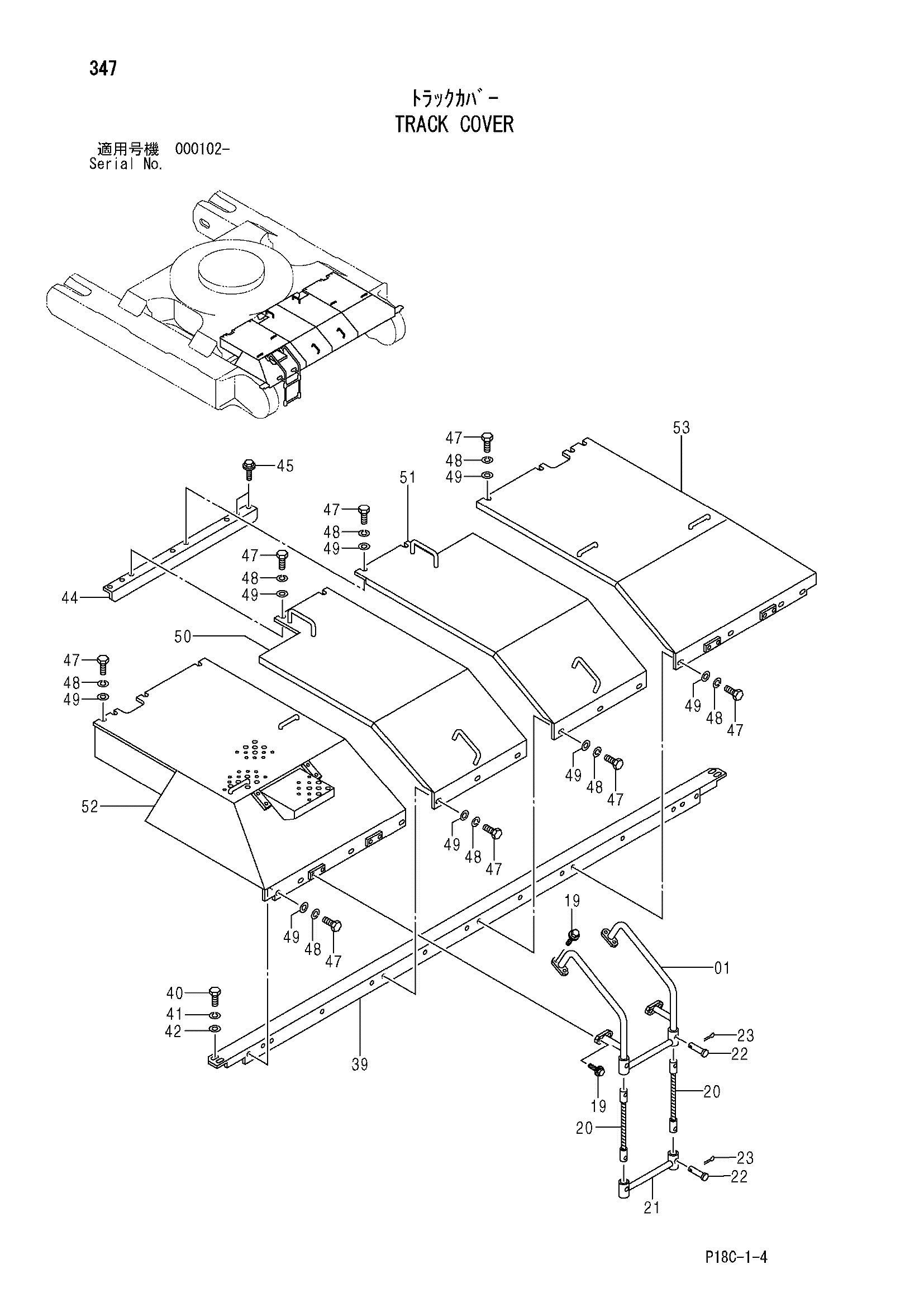

Заводская схема «Гусеница крышка» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8086094 | Ступень | 1 |
| 19 | J021235 | Болт с шайбой | 8 |
| 19 | J271235 замена: J901235 | Болт с шайбой | 8 |
| 19 | J271230 | Болт с шайбой | 8 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4200559 | Канат провод | 2 |
| 21 | 9727401 | Ступень | 1 |
| 22 | 4200558 | Палец | 4 |
| 23 | A764020 | Шплинт | 4 |
| 39 | 3034602 | Кронштейн | 1 |
| 40 | J901640 | Болт | 4 |
| 41 | A590916 | Пружинная шайба | 4 |
| 42 | 4114405 | Шайба | 4 |
| 44 | 3034603 | Кронштейн | 1 |
| 45 | J021235 | Болт с шайбой | 4 |
| 45 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 47 | J901225 | Болт | 26 |
| 48 | A590912 | Пружинная шайба | 26 |
| 49 | 449490 | Шайба | 26 |
| 50 | 7041385 | Крышка | 1 |
| 51 | 7041388 | Крышка | 1 |
| 52 | 6020529 | Крышка | 1 |
| 53 | 6020552 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
