Рукоять 5.5m в сборе — HITACHI EX1900-5

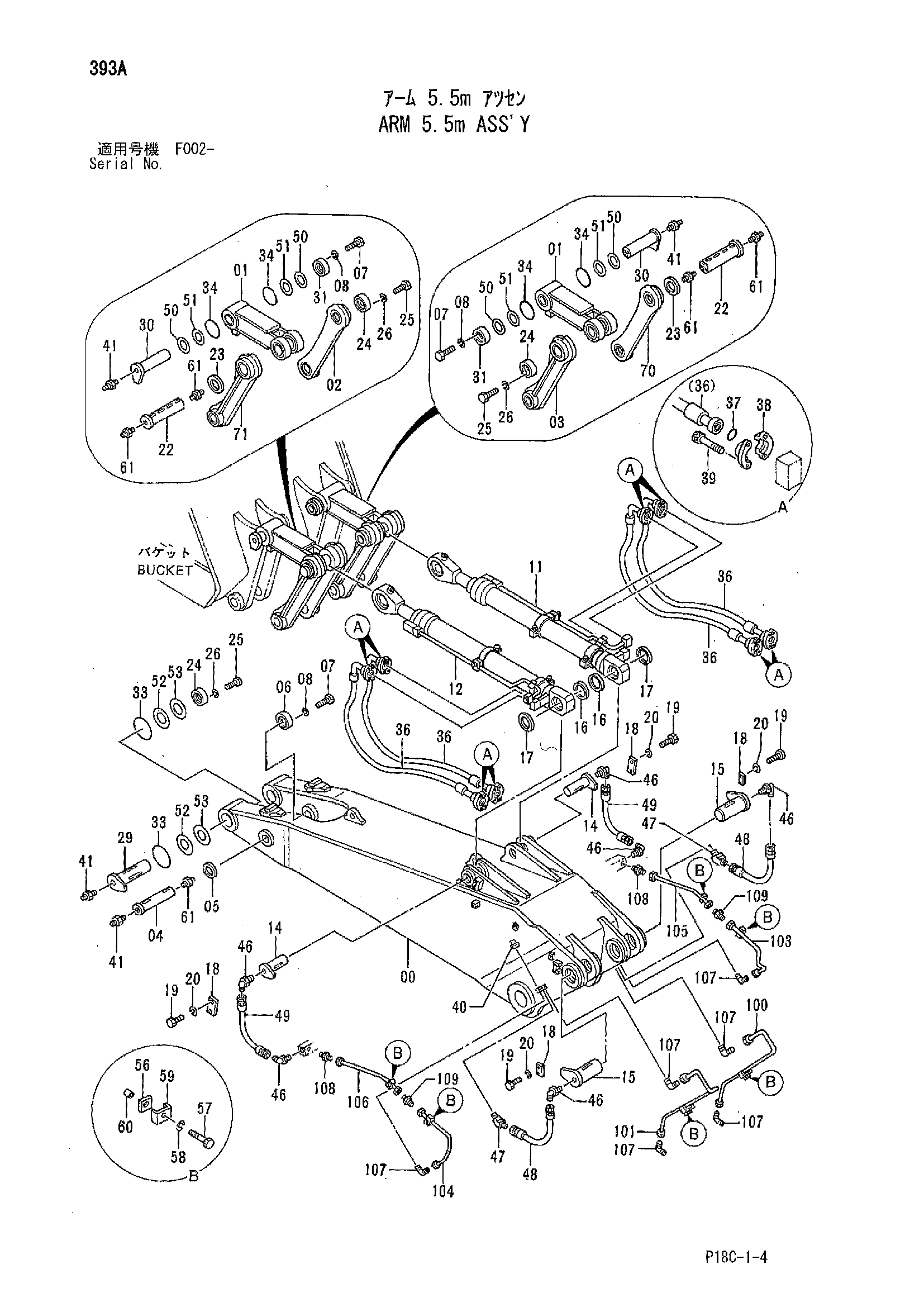

Заводская схема «Рукоять 5.5m в сборе» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9109856	Рукоять 5.5m	1
01	9072171	Тяга A	2
02	9072172	Тяга B	1
02	9124080	Тяга B	1
03	9072173	Тяга B	1
03	9124081	Тяга B	1
04	3037450	Палец	2
04	8057180	Палец	2
05	4040930	Шайба	2
06	3015951 замена: 4393378	Ограничитель	2
06	4393378	Ограничитель	2
07	J901645	Болт	12
08	A590916	Пружинная шайба	12
11	4286428 замена: 4481445	Гидроцилиндр ковша (правый)	1
11	4481445	Гидроцилиндр ковша (правый)	1
12	4286427 замена: 4481578	Гидроцилиндр ковша (левый)	1
12	4481578	Гидроцилиндр ковша (левый)	1
14	8037617	Палец	2
15	8037619	Палец	2
16	4198317	Проставка	2
17	4198319	Проставка	2
18	4179432	Пластина	4
19	J912045	Болт	8
20	A590920	Пружинная шайба	8
22	3037451	Палец	2
22	8057181	Палец	2
23	4136625	Проставка	2
24	4136627 замена: 4393388	Ограничитель	4
24	4393388	Ограничитель	4
25	J912050	Болт	16
26	A590920	Пружинная шайба	16
29	8037620	Палец	2
30	8037621	Палец	2
30	8054991	Палец	2
31	3015952 замена: 4393382	Ограничитель	2
31	4393382	Ограничитель	2
33	4136522	Уплотнительное кольцо	4
34	4102704	Уплотнительное кольцо	4
36	4292848 замена: 4347826	Шланг	4
36	4347826	Шланг	4
37	4510169	Уплотнительное кольцо	8
38	4075854	Разъёмный фланец	16
39	M341650	Болт с внутренним шестигранником	32
40	94-2022	Пробка	6
41	J75481	Штуцер	6
46	94-1401	Угловой штуцер	6
47	94-1301	Адаптер	2
48	4067521	Шланг	2
49	4157945	Шланг	2
50	4199997	Регулировочная шайба 1.0	2
51	4199998	Регулировочная шайба 2.3	2
52	4199977	Регулировочная шайба 1.0	2
53	4199978	Регулировочная шайба 2.3	2
56	4261215	Резиновая прокладка	12
57	J901230	Болт	6
58	A590912	Пружинная шайба	6
59	4264321	Хомут	6
60	4271439	Проставка	6
61	J75481	Пресс-маслёнка	6
70	9072172	Тяга B	1
70	9124082	Тяга B	1
71	9072173	Тяга B	1
71	9124083	Тяга B	1
100	4274207	Трубка (правый)	1
101	4274208	Трубка (левый)	1
103	4292280	Трубка	1
104	4292281	Трубка	1
105	4292282	Трубка	1
106	4292283	Трубка	1
107	4130175	Штуцер трубки	6
108	4130169	Штуцер трубки	2
109	4130192	Штуцер трубки	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
