Впускной система — HITACHI EX1900-5

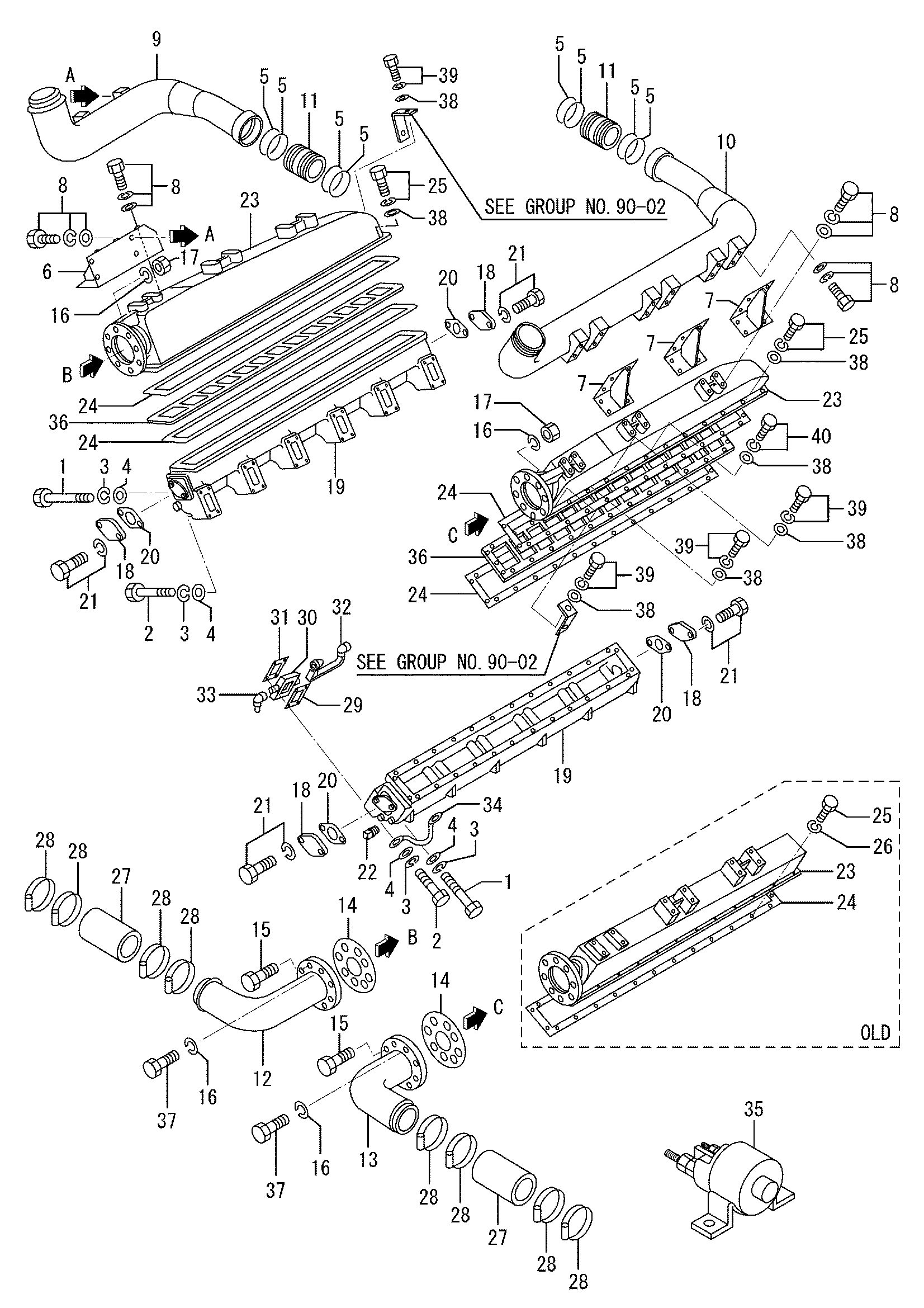

Заводская схема «Впускной система» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3623000901	Болт	24
2	H0597910110	Болт	24
3	HF251510000	Пружинная шайба	48
4	HF250010000	Шайба, плаин	48
5	H35A3000100	Уплотнительное кольцо	8
6	H3263100300	Стойка, воздуховод правый	1
6	H3263110300	Стойка, воздуховод правый	1
6	H3263120300	Стойка, воздуховод правый	1
6	H3263130300	Стойка, воздуховод правый	1
6	H3263140300	Стойка, воздуховод правый	1
7	H3263100500	Стойка, воздуховод левый	3
7	H3263110500	Стойка, воздуховод левый	3
7	H3263120500	Стойка, воздуховод левый	3
7	H3263130500	Стойка, воздуховод левый	3
8	HF182512030	Болт, W/шайба	32
9	H3263100600	Воздуховод, воздушный	1
9	H3263110600	Воздуховод, воздушный	1
10	H3263100700	Воздуховод, воздушный	1
10	H3263110700	Воздуховод, воздушный	1
11	H34A3003500	Разъём	2
12	H3263111100	Воздуховод, воздушный	1
12	H3263121100	Воздуховод, воздушный	1
13	H3263111200	Воздуховод, воздушный	1
13	H3263121200	Воздуховод, воздушный	1
14	H0482628100	Манжета	2
15	HF103516055	Болт	16
15	HF103516055	Болт	12
16	HF251516000	Пружинная шайба	16
17	HF230016000	Гайка	16
17	HF230016000	Гайка	12
18	H3263004900	Фланец	4
19	H3263000300	Коллектор, впускной	2
19	H3263000301	Коллектор, впускной	2
19	H3263010300	Коллектор, впускной	2
19	H3263010301	Коллектор, впускной	2
20	H3263004800	Прокладка	4
21	HF200510025	Болт, W/шайба	8
22	HF500610000	Пробка, таперед	3
23	H3263005100	Крышка, коллектор	2
23	H3263015100	Крышка, коллектор	2
23	H3263025100	Крышка, коллектор	2
24	H3253012700	Прокладка, воздушный радиатор	2
24	H3253012700	Прокладка, воздушный радиатор	4
25	HF115510030	Болт	56
25	HF200510035	Болт, W/шайба	56
25	HF200510040	Болт, W/шайба	56
25	HF200510040	Болт, W/шайба	44
26	HF251510000	Пружинная шайба	56
27	H3753105401	Шланг, резиновый	8
28	H0483001210	Хомут	32
29	H3253010300	Манжета	12
30	H3253009200	Отопитель, воздушный 1KW	12
30	H3253009201	Отопитель, воздушный 1KW	12
30	H3253019200	Отопитель, воздушный 1KW	12
30	H3253029200	Отопитель, воздушный 1KW	12
31	H3256119200	Прокладка	12
32	H3276109400	Укороченный пластина в сборе	8
33	H3256109500	Уплотнительная втулка	8
34	H4568044601	Страп, масса	4
35	H0438217400	Реле	2
36	H3263005200	Пластина, манифорлд	2
37	HF115516045	Болт	4
38	HF250010000	Шайба, плаин	56
39	HF200510045	Болт, W/шайба	11
40	HF200510050	Болт, W/шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
