Гидроцилиндр рукояти (рукоять 4.0M) <экскаватор> — HITACHI EX1900-5

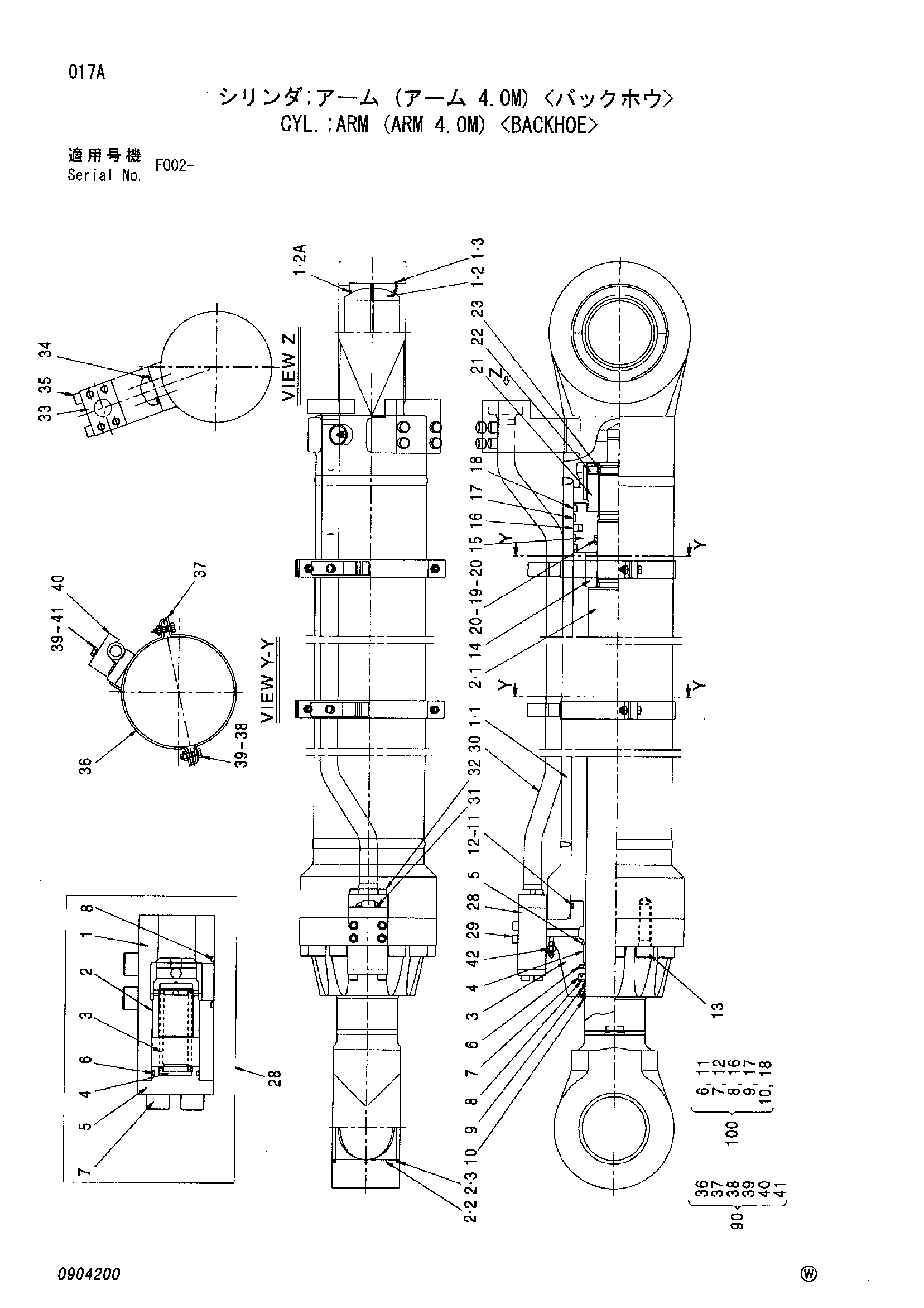

Заводская схема «Гидроцилиндр рукояти (рукоять 4.0M) <экскаватор>» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4613001 | Гидроцилиндр рукояти | 1 | |
| 1-1 | 0904201 | Труба гидроцилиндра | 1 |
| 1-2 | 0336306 | Подшипник. спхерикал | 1 |
| 1-2A | 4295126 | Уплотнение | 2 |
| 1-3 | 0336307 | Стопорное кольцо | 1 |
| 2-1 | 0904202 | Шток поршня | 1 |
| 2-2 | 0834505 | Втулка пальца | 1 |
| 2-3 | 4392354 | Пылезащитное уплотнение | 2 |
| 3 | 0874501 | Кйл.хеад | 1 |
| 4 | 4392642 | Втулка | 1 |
| 5 | 0834507 | Стопорное кольцо | 1 |
| 6 | 0336605 | Уплотнительное кольцо | 1 |
| 7 | 0257507 | U-образная манжета | 1 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0706903 | Направляющее кольцо | 1 |
| 10 | 0809403 | Грязесъёмное кольцо | 1 |
| 11 | A811240 | Уплотнительное кольцо | 1 |
| 12 | 0411111 | Опорное кольцо | 1 |
| 13 | 0257511 | Болт с внутренним шестигранником | 10 |
| 14 | 0339705 | Амортизирующий подшипник | 1 |
| 15 | 0834509 | Поршень | 1 |
| 16 | 4199560 | Уплотнительное кольцо | 1 |
| 17 | 0706705 | Направляющее кольцо | 2 |
| 18 | 4199809 | Кольцо | 2 |
| 19 | 0339710 | Уплотнительное кольцо | 1 |
| 20 | 0339711 | Опорное кольцо | 2 |
| 21 | 0834510 | Гайка | 1 |
| 22 | 0400215 | Установочный винт | 1 |
| 23 | 0400216 | Стальной шарик | 1 |
| 28 | 0411103 | Клапан замедленного возврата | 1 |
| 28-1 | 0242723 | Корпус клапан | 1 |
| 28-2 | 0411112 | Клапан замедленного возврата | 1 |
| 28-3 | 4153721 | Пружина | 1 |
| 28-4 | 4094938 | Направляющая пружины | 2 |
| 28-5 | 4094939 | Пробка | 1 |
| 28-6 | 4123446 | Уплотнительное кольцо | 1 |
| 28-7 | 0242725 | Болт с внутренним шестигранником | 4 |
| 28-8 | 4123444 | Уплотнительное кольцо | 1 |
| 29 | M341600 | Болт с внутренним шестигранником | 4 |
| 30 | 0904203 | Трубка | 1 |
| 31 | 4123444 | Уплотнительное кольцо | 1 |
| 32 | 4104495 | Болт с внутренним шестигранником | 4 |
| 33 | 0339714 | Соединение | 1 |
| 34 | 0317224 | Уплотнительное кольцо | 1 |
| 35 | 0339715 | Болт с внутренним шестигранником | 4 |
| 36 | 0411107 | Лента | 2 |
| 37 | 0456003 | Лента | 2 |
| 38 | 0379919 | Болт | 4 |
| 39 | A590914 | Пружинная шайба | 6 |
| 40 | 0379917 | Хомут трубки | 2 |
| 41 | 0379918 | Болт | 2 |
| 42 | 0643016 | Воздушный клапан | 2 |
| 90 | 4289451 | Лента в сборе | 2 |
| 100 | 4475376 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
