Пилотные гидролинии (2)(насос) — HITACHI EX1900-5

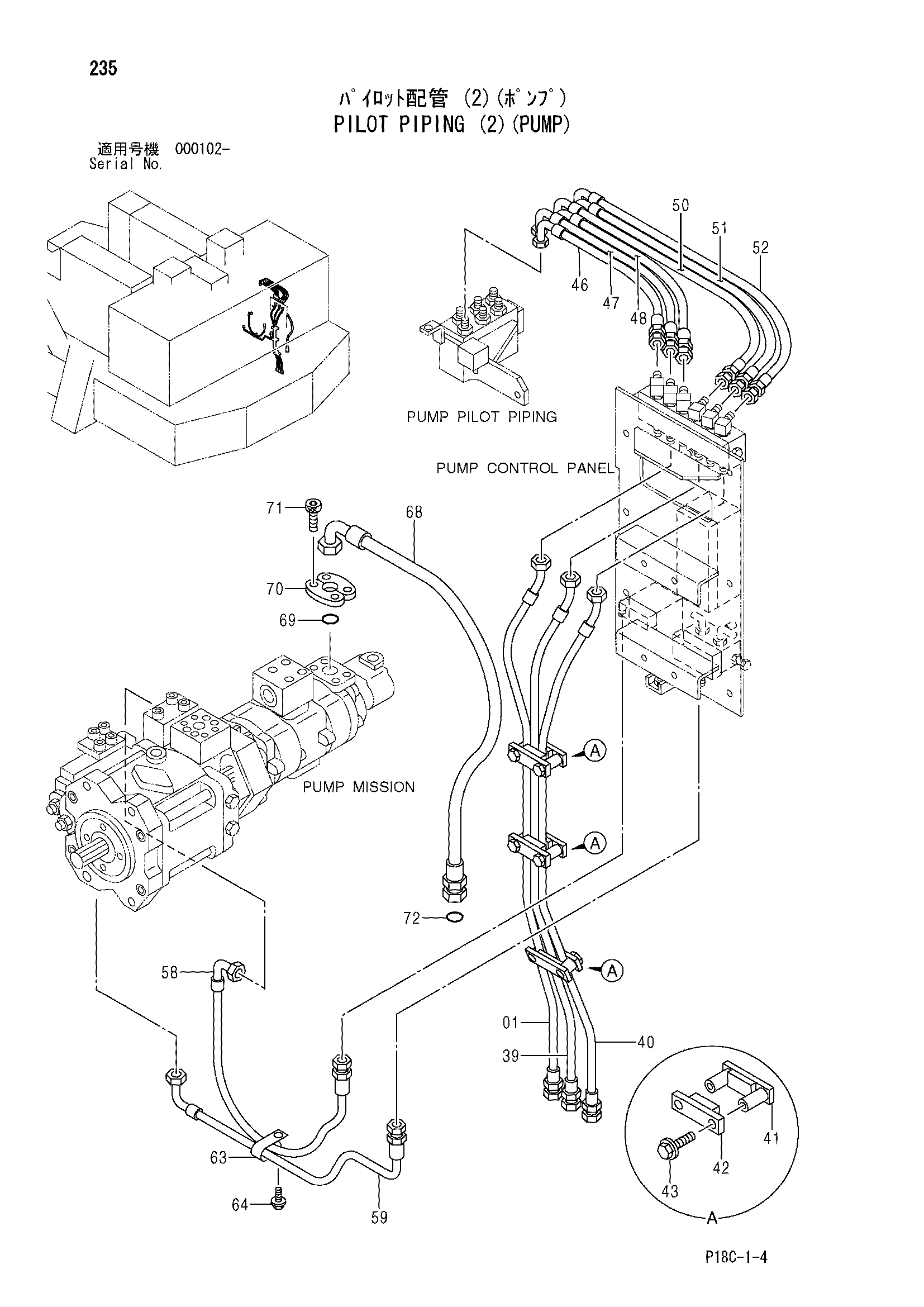

Заводская схема «Пилотные гидролинии (2)(насос)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4458107 | Шланг (S2) | 1 |
| 39 | 4458106 | Шланг (S1) | 1 |
| 40 | 4458108 | Шланг (S3) | 1 |
| 41 | 9744322 замена: 9761792 | Хомут | 3 |
| 41 | 9761792 | Хомут | 3 |
| 42 | 9744323 | Хомут | 3 |
| 43 | J011055 | Болт с шайбой | 6 |
| 43 | J271055 замена: J901055 | Болт с шайбой | 6 |
| 46 | 4330739 | Шланг (H7) | 1 |
| 47 | 4323282 | Шланг (DG) | 1 |
| 48 | 4458105 | Шланг | 1 |
| 50 | 4450109 | Шланг (SF) | 1 |
| 51 | 4306874 | Шланг (SN) | 1 |
| 52 | 4325107 | Шланг (SC) | 1 |
| 58 | 4349512 | Шланг (53) | 1 |
| 59 | 4249349 | Шланг | 1 |
| 63 | 4190292 | Зажим | 1 |
| 64 | J021020 | Болт с шайбой | 1 |
| 64 | J271016 замена: J901016 | Болт с шайбой | 1 |
| 68 | 4458140 | Шланг | 1 |
| 69 | 966993 | Уплотнительное кольцо | 1 |
| 70 | 962453 | Разъёмный фланец | 2 |
| 71 | M341030 | Болт с внутренним шестигранником | 4 |
| 72 | 4187328 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
