Подогрев щиток (2) — HITACHI EX1800-3

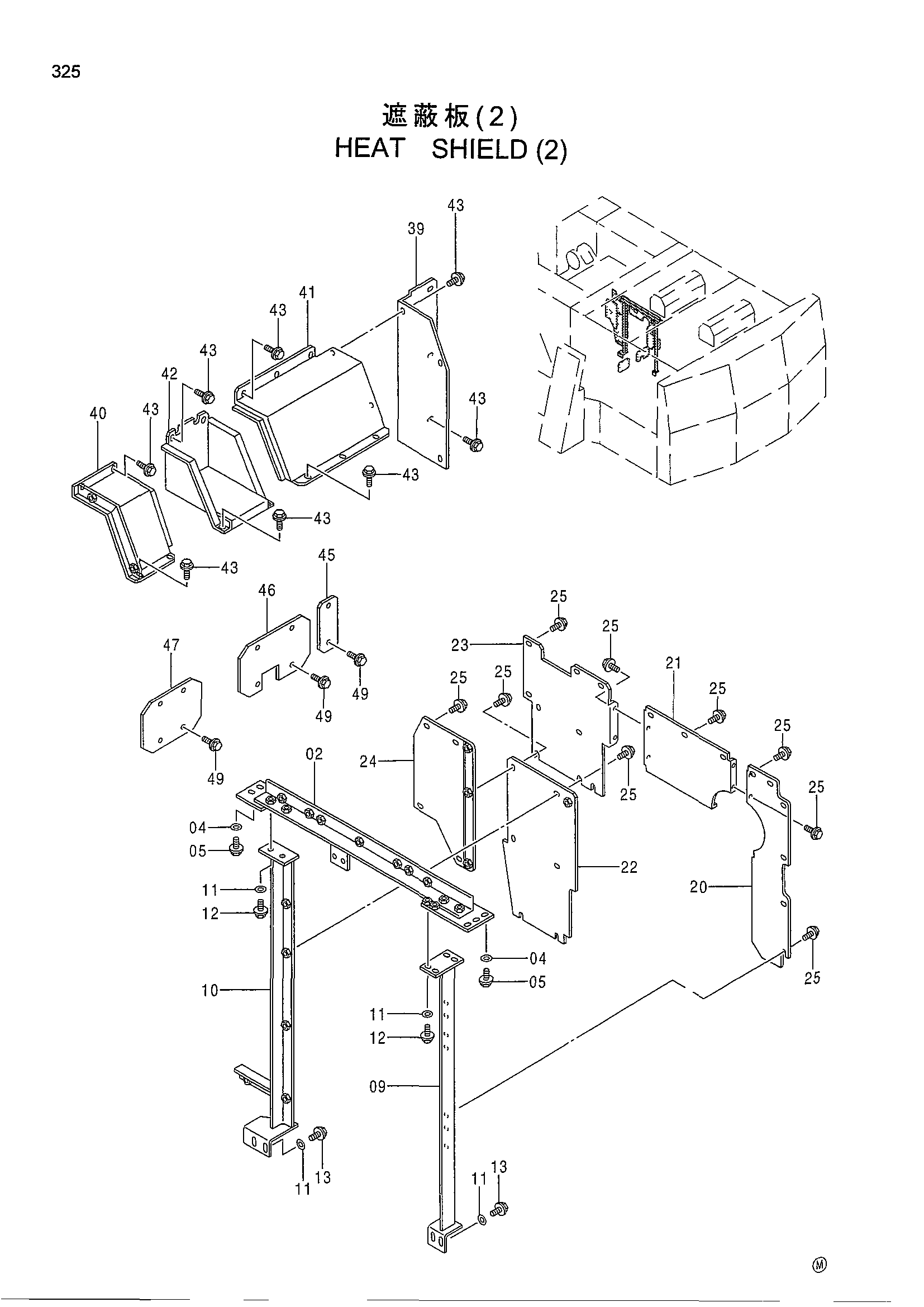

Заводская схема «Подогрев щиток (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7033188 | Опора | 1 |
| 04 | J222012 | Шайба | 5 |
| 05 | J011235 | Болт с шайбой | 5 |
| 09 | 8065732 | Опора | 1 |
| 10 | 8065714 | Опора | 1 |
| 11 | J222012 | Шайба | 10 |
| 12 | J011235 | Болт с шайбой | 6 |
| 13 | J011230 | Болт с шайбой | 4 |
| 20 | 3075407 | Крышка | 1 |
| 21 | 8065663 | Крышка | 1 |
| 22 | 8066940 | Крышка | 1 |
| 23 | 3076961 | Крышка | 1 |
| 24 | 8065669 | Крышка | 1 |
| 25 | J031025 | Болт с шайбой | 30 |
| 39 | 3075512 | Крышка | 1 |
| 40 | 8065650 | Крышка | 1 |
| 41 | 7031545 | Крышка | 1 |
| 42 | 8065799 | Ступень | 1 |
| 43 | J031025 | Болт с шайбой | 19 |
| 45 | 4367743 | Крышка | 1 |
| 46 | 4372182 | Крышка | 1 |
| 47 | 4372192 | Крышка | 1 |
| 49 | J031025 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
