Воздушный фильтр опора — HITACHI EX1800-3

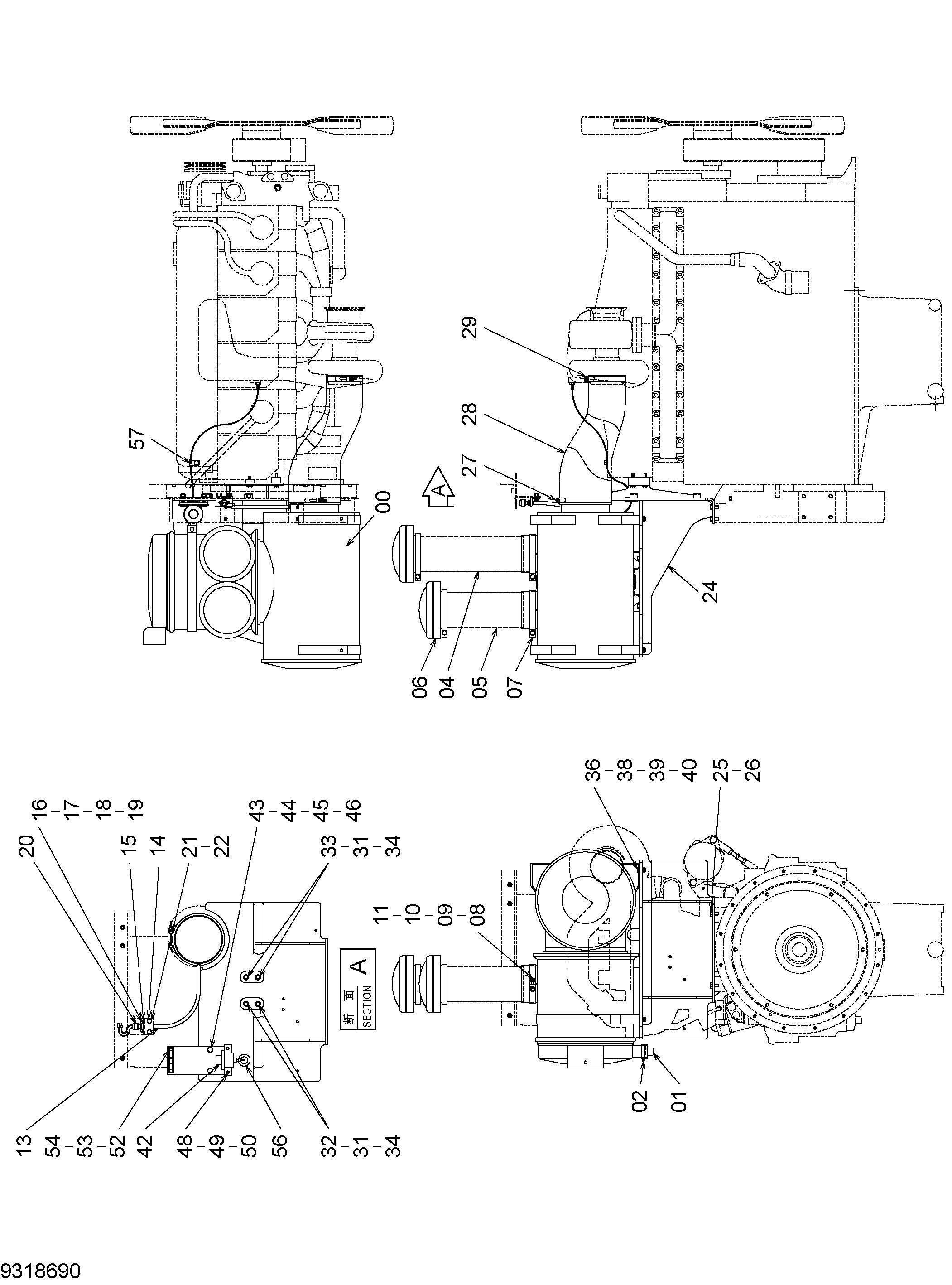

Заводская схема «Воздушный фильтр опора» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9318690	Фильтр воздушный	1
00	4386105	Воздушный фильтр	1
01	4474785	Клапан	1
02	4504199	Хомут шланга	1
04	8109979	Удлинитель	1
05	8113270	Удлинитель	1
06	4085785	Колпачок	2
07	4689790	Лента	2
08	J271050	Болт с шайбой	2
08A	J901050	Болт	1
08B	J222010	Шайба	1
09	A590910	Пружинная шайба	2
10	A590110	Плоская шайба	2
11	J950010	Гайка	2
13	4360352	Соединение	1
14	4192813	Кронштейн	1
15	4205425	Фланец	1
16	J900620	Болт	2
17	A590906	Пружинная шайба	2
18	A590106	Плоская шайба	2
19	M500605	Гайка	2
20	4224238	Индикатор	1
21	J901025	Болт	2
22	A590910	Пружинная шайба	2
24	6016294	Кронштейн	1
25	19H1741	Болт	4
26	J21384	Пружинная шайба	4
27	4282501	Хомут шланга	1
28	3075556	Воздушный шланг	1
29	4282494	Хомут шланга	1
31	J21384	Пружинная шайба	4
32	19H1777	Болт	2
33	19H1805	Болт	2
34	J222014	Шайба	4
36	J901030	Болт	4
38	A590110	Плоская шайба	4
39	A590910	Пружинная шайба	4
40	J950010	Гайка	4
42	9725979	Кронштейн	1
43	J901245	Болт	2
44	A590112	Плоская шайба	2
45	A590912	Пружинная шайба	2
46	J950012	Гайка	2
48	J900616	Болт	2
49	A590906	Пружинная шайба	2
50	M500605	Гайка	2
52	J900820	Болт	2
53	A590908	Пружинная шайба	2
54	M500807	Гайка	2
56	4279257	Резиновая втулка	1
57	4190260	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
