Кабина группа (1) — HITACHI EX1800-3

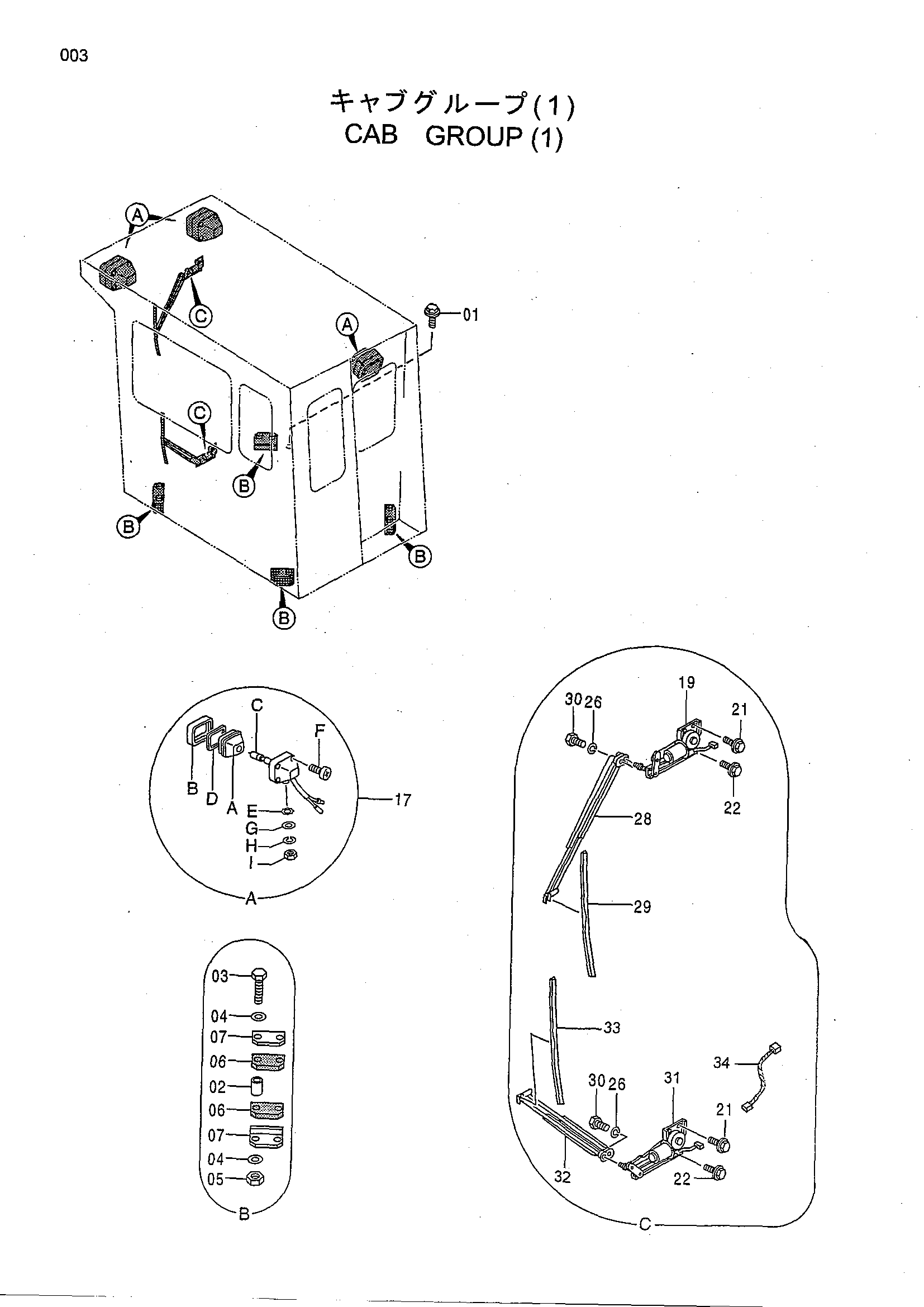

Заводская схема «Кабина группа (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011230 | Болт с шайбой | 12 |
| 02 | 4198636 | Проставка | 8 |
| 03 | J931802 | Болт | 8 |
| 04 | A590118 | Плоская шайба | 16 |
| 05 | M660018 | U-образная гайка | 8 |
| 06 | 4354680 | Резиновая подушка | 8 |
| 07 | 4354681 | Ограничитель | 8 |
| 17 | 4336570 | Фонарь головка в сборе | 3 |
| 17A | 4326801 | Ленс блок | 1 |
| 17B | 4326802 | Рама | 1 |
| 17C | 4285648 | Лампа | 1 |
| 17D | 4326803 | Прокладка | 1 |
| 17E | 4307026 | Шайба | 1 |
| 17F | 4307027 | Винт | 1 |
| 17G | A590114 | Плоская шайба | 1 |
| 17H | A590914 | Пружинная шайба | 1 |
| 17I | J952014 | Гайка | 1 |
| 19 | 4203472 | Мотор стеклоочистителя | 1 |
| 21 | J020616 | Болт с шайбой | 4 |
| 22 | J020614 | Болт с шайбой | 2 |
| 26 | J251006 | Пружинная шайба | 2 |
| 28 | 4186356 | Рычаг стеклоочистителя | 2 |
| 29 | 4186355 | Щётка стеклоочистителя | 1 |
| 30 | J870630 | Болт | 1 |
| 31 | 4459238 | Мотор стеклоочистителя | 1 |
| 32 | 4459239 | Рычаг стеклоочистителя | 1 |
| 33 | 4459240 | Щётка стеклоочистителя | 1 |
| 34 | 4466779 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
