Всасывающие трубопроводы (1) — HITACHI EX1800-3

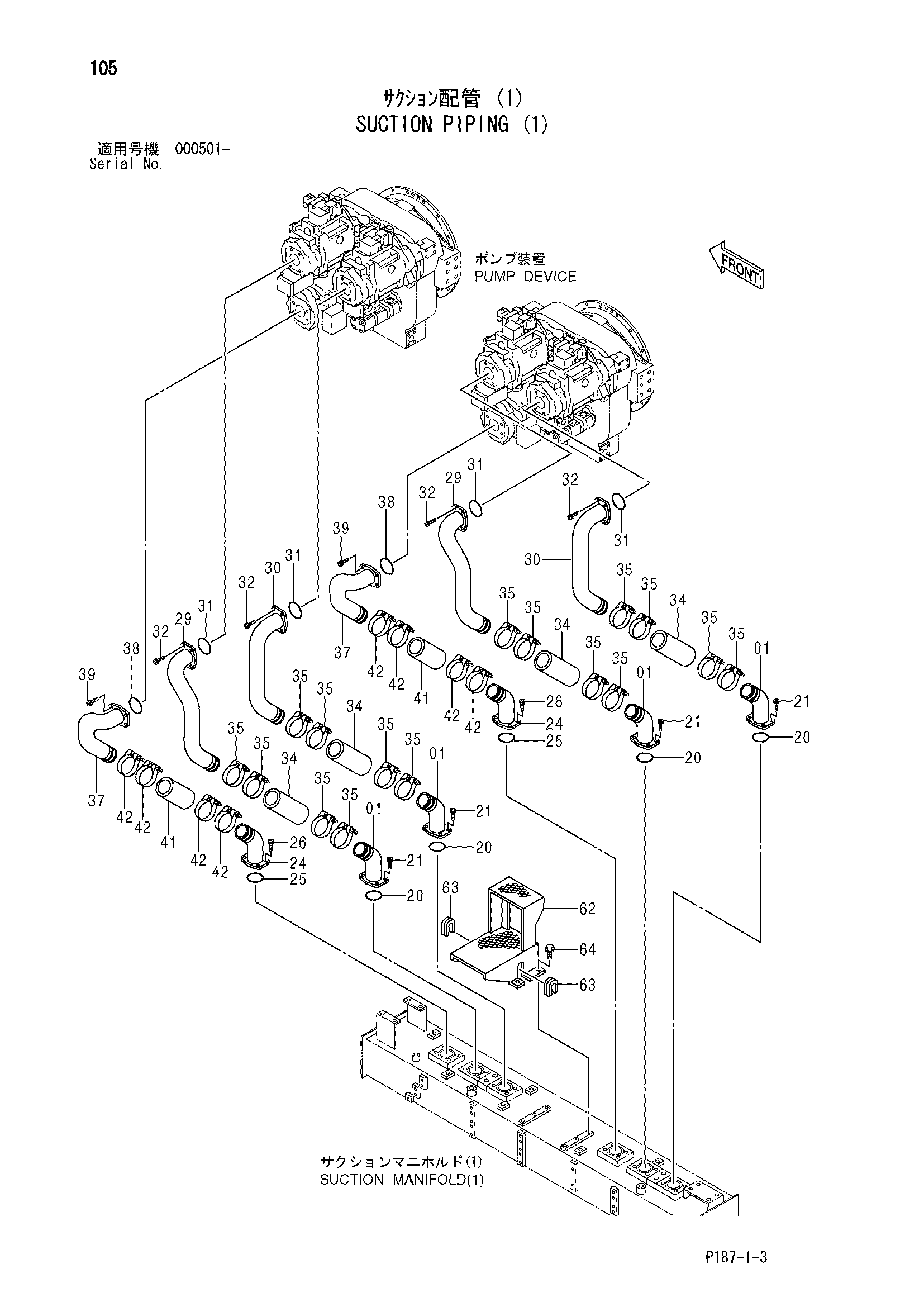

Заводская схема «Всасывающие трубопроводы (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9746100 | Трубка | 4 |
| 20 | 4153546 | Уплотнительное кольцо | 4 |
| 21 | M341240 | Болт с внутренним шестигранником | 16 |
| 24 | 9746039 | Трубка | 2 |
| 25 | 4153545 | Уплотнительное кольцо | 2 |
| 26 | M341240 | Болт с внутренним шестигранником | 8 |
| 29 | 8065140 | Трубка | 2 |
| 30 | 8065215 | Трубка | 2 |
| 31 | 4153546 | Уплотнительное кольцо | 4 |
| 32 | M341240 | Болт с внутренним шестигранником | 16 |
| 34 | 4215941 | Резиновый шланг | 4 |
| 34 | 4396024 | Резиновый шланг | 4 |
| 35 | 4282488 | Хомут шланга | 16 |
| 37 | 8065139 | Трубка | 2 |
| 38 | 4153545 | Уплотнительное кольцо | 2 |
| 39 | M341240 | Болт с внутренним шестигранником | 8 |
| 41 | 4120316 | Резиновый шланг | 2 |
| 41 | 4396023 | Резиновый шланг | 4 |
| 42 | 4263766 | Хомут шланга | 8 |
| 62 | 7031619 | Ступень | 1 |
| 63 | 4368677 | Резиновая втулка | 2 |
| 64 | J011225 | Болт с шайбой | 6 |
| 64 | J271225 замена: J901225 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
