Дренажные трубопроводы — HITACHI EX1800-3

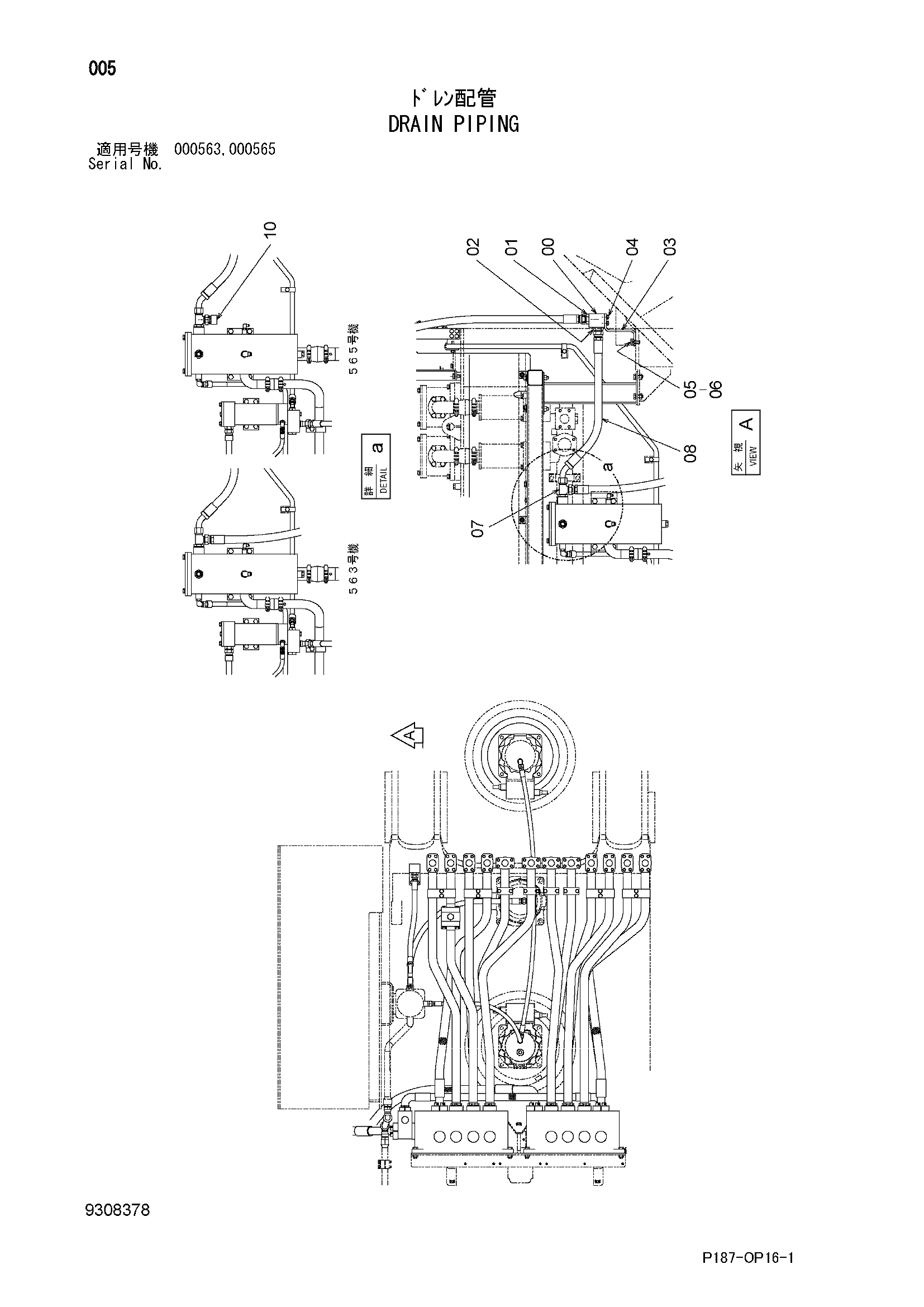

Заводская схема «Дренажные трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4706167 | Блок | 1 |
| 01 | 4042034 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4214444 | Адаптер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4706936 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J901635 | Болт | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 07 | 4364789 | Тройник | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4678793 | Шланг | 1 |
| 10 | 4365707 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
