Крышка двигателя (1) — HITACHI EX1800-3

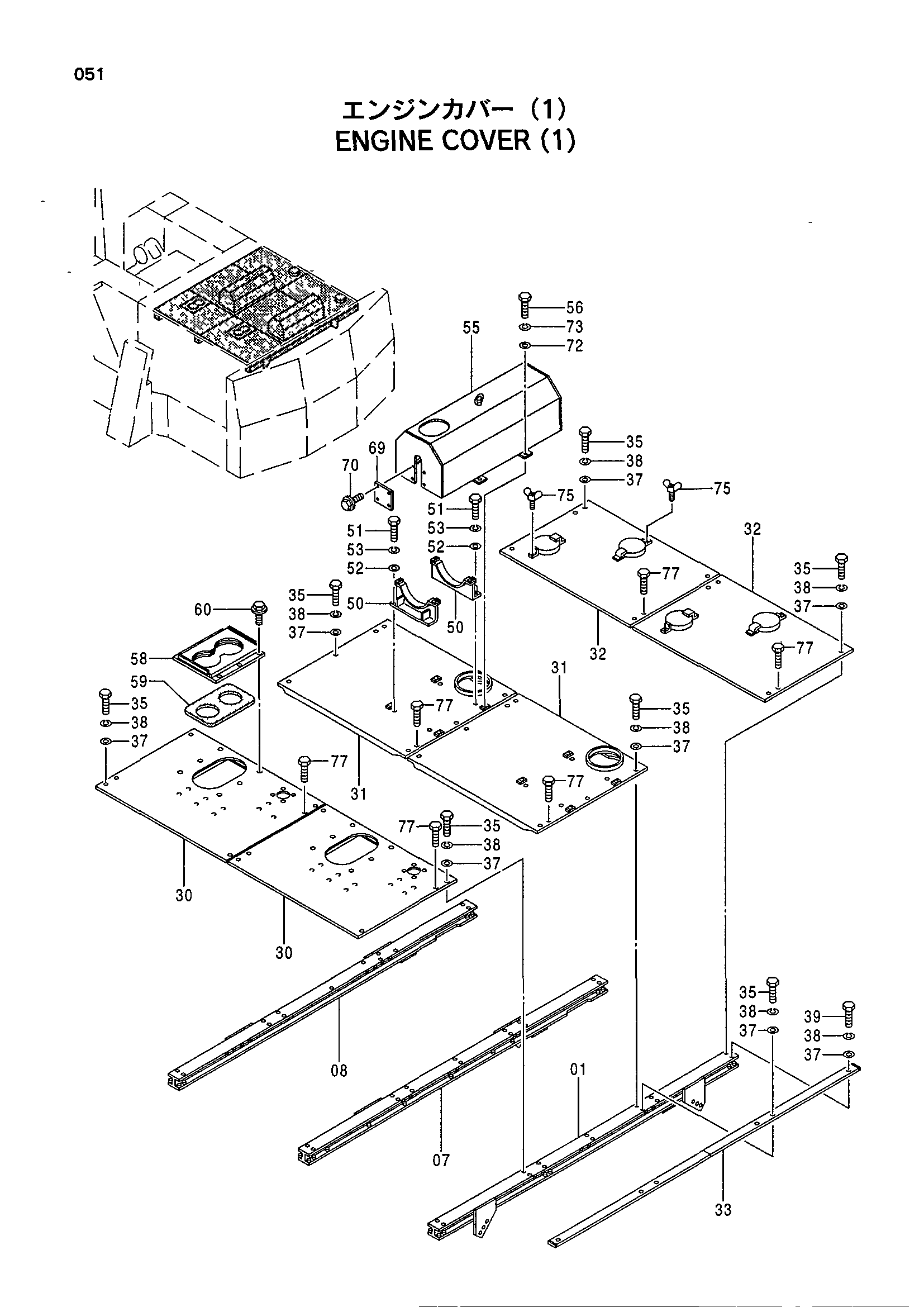

Заводская схема «Крышка двигателя (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7031518 | Балка | 1 |
| 07 | 7031537 | Балка | 1 |
| 08 | 7031519 | Балка | 1 |
| 30 | 6017780 | Крышка | 2 |
| 31 | 6017782 | Крышка | 2 |
| 32 | 6017781 | Крышка | 2 |
| 33 | 8073863 | Крышка | 1 |
| 35 | J901250 | Болт | 32 |
| 37 | J217084 | Шайба | 34 |
| 38 | A590912 | Пружинная шайба | 34 |
| 39 | J901255 | Болт | 2 |
| 50 | 8067570 | Стойка | 4 |
| 51 | J901440 | Болт | 8 |
| 52 | A590114 | Плоская шайба | 8 |
| 53 | A590914 | Пружинная шайба | 8 |
| 55 | 7032516 | Крышка | 2 |
| 56 | J901018 | Болт | 8 |
| 58 | 8065227 | Крышка | 2 |
| 59 | 4207889 | Резиновая прокладка | 2 |
| 60 | J031025 | Болт с шайбой | 12 |
| 69 | 4378698 | Пластина | 2 |
| 70 | J011025 | Болт с шайбой | 8 |
| 72 | A590110 | Плоская шайба | 8 |
| 73 | A590910 | Пружинная шайба | 8 |
| 75 | M361220 | Болт винг | 4 |
| 77 | J901216 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
