Каталог запчастей HITACHI
Пол — HITACHI EX1800-3

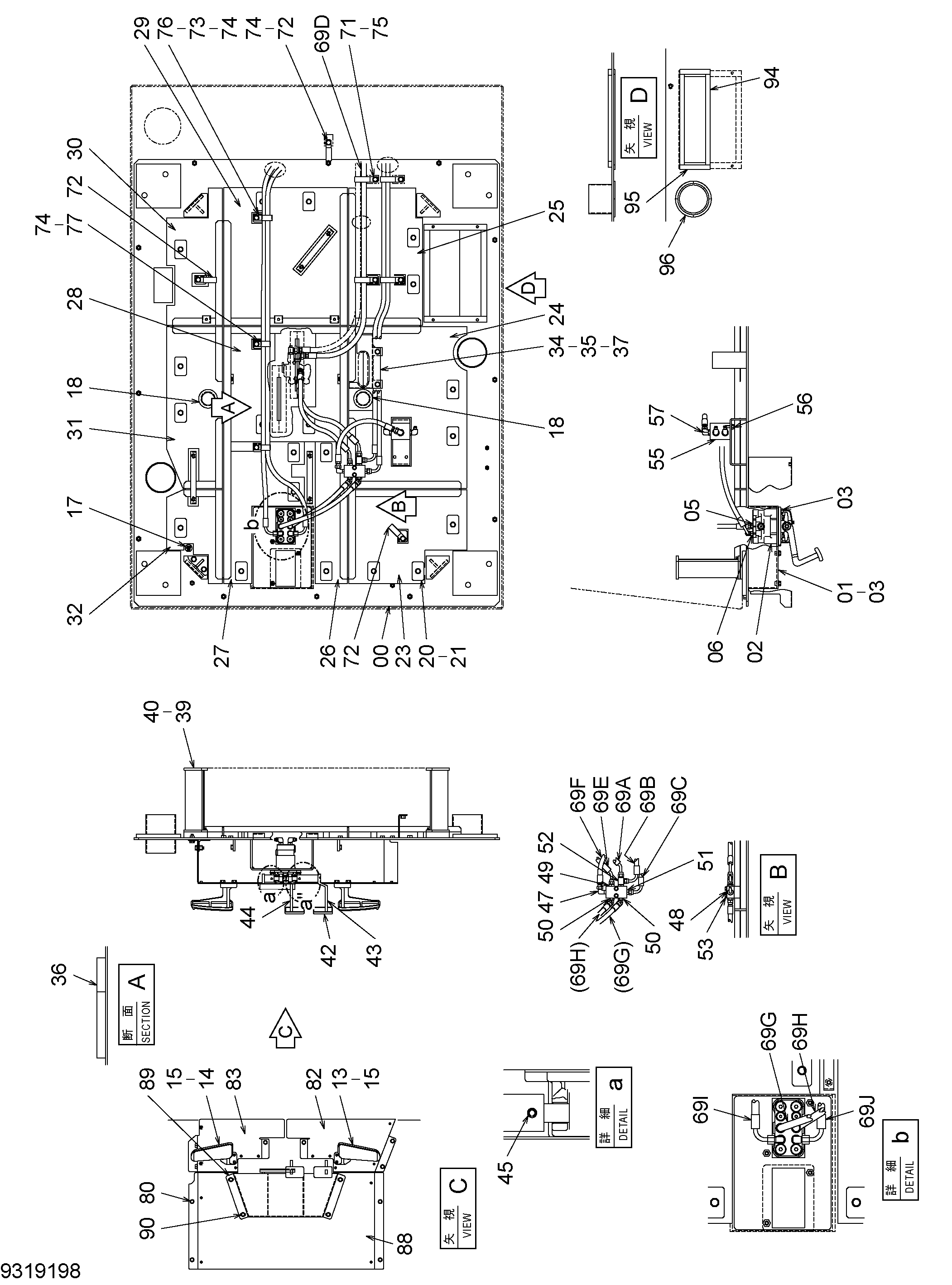

Заводская схема «Пол» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004923 | Пластина | 1 |
| 01 | 4211433 | Пластина | 1 |
| 02 | 9074101 | Пилотный клапан | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852123 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 1015478 | Подставка для ног | 1 |
| 14 | 1015477 | Подставка для ног | 1 |
| 15 | J271025 | Болт с шайбой | 6 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4209572 | Резиновая втулка | 1 |
| 18 | 4509404 | Резиновая втулка | 2 |
| 20 | 4342861 | Пластина | 20 |
| 21 | J271025 | Болт с шайбой | 20 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4365879 | Стекловата | 1 |
| 24 | 4365882 | Стекловата | 1 |
| 25 | 4358200 | Стекловата | 1 |
| 26 | 4358201 | Стекловата | 1 |
| 27 | 4358202 | Стекловата | 1 |
| 28 | 4365883 | Стекловата | 1 |
| 29 | 4365884 | Стекловата | 1 |
| 30 | 4365963 | Стекловата | 1 |
| 31 | 4358206 | Стекловата | 1 |
| 32 | 4358207 | Стекловата | 1 |
| 34 | 8061041 | Кронштейн | 1 |
| 35 | 4344435 | Резиновая прокладка | 1 |
| 36 | 4344672 | Резиновая прокладка | 4 |
| 37 | J271025 | Болт с шайбой | 2 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 8057853 | Кронштейн | 4 |
| 40 | J271035 | Болт с шайбой | 8 |
| 40A | J901035 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 972898 | Крышка | 2 |
| 43 | 8038850 | Педаль (правый) | 1 |
| 44 | 8123629 | Педаль (левый) | 1 |
| 45 | 4033504 | Пружинный штифт | 2 |
| 47 | 4156434 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4366349 | Коллектор | 1 |
| 49 | 4200466 | Адаптер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852233 | Угловой штуцер | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4200467 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4225403 | Тройник | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | J260845 | Болт с шайбой | 2 |
| 53A | J900845 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 55 | 4719560 | Блок | 1 |
| 56 | J271025 | Болт с шайбой | 2 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | A852333 | Угловой штуцер | 5 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 9319199 | В сборе шланг | 1 |
| 69A | 4368492 | Шланг | 1 |
| 69B | 4368515 | Шланг | 1 |
| 69C | 4368516 | Шланг | 1 |
| 69D | 4368517 | Шланг | 1 |
| 69E | 4368491 | Шланг | 1 |
| 69F | 4368440 | Шланг | 1 |
| 69G | 4437834 | Шланг | 1 |
| 69H | 4480434 | Шланг | 1 |
| 69I | 4368507 | Шланг | 1 |
| 69J | 4368508 | Шланг | 1 |
| 71 | 4193816 | Зажим | 4 |
| 72 | 4190265 | Зажим | 3 |
| 73 | 4190253 | Зажим | 1 |
| 74 | J271020 | Болт с шайбой | 7 |
| 74A | J901020 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 75 | J271025 | Болт с шайбой | 4 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | 4190291 | Зажим | 1 |
| 77 | 4190282 | Зажим | 2 |
| 80 | J271030 | Болт с шайбой | 10 |
| 80A | J901030 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 82 | 8065735 | Крышка | 1 |
| 83 | 8064484 | Крышка | 1 |
| 88 | 7033215 | Крышка | 1 |
| 89 | 8077010 | Крышка | 1 |
| 90 | J271025 | Болт с шайбой | 4 |
| 90A | J901025 | Болт | 1 |
| 90B | J222010 | Шайба | 1 |
| 94 | 4403491 | Резиновая прокладка | 2 |
| 95 | 4403490 | Резиновая прокладка | 2 |
| 96 | 4404978 | Резиновая прокладка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
