Топливный фильтр — HITACHI EX1800-3

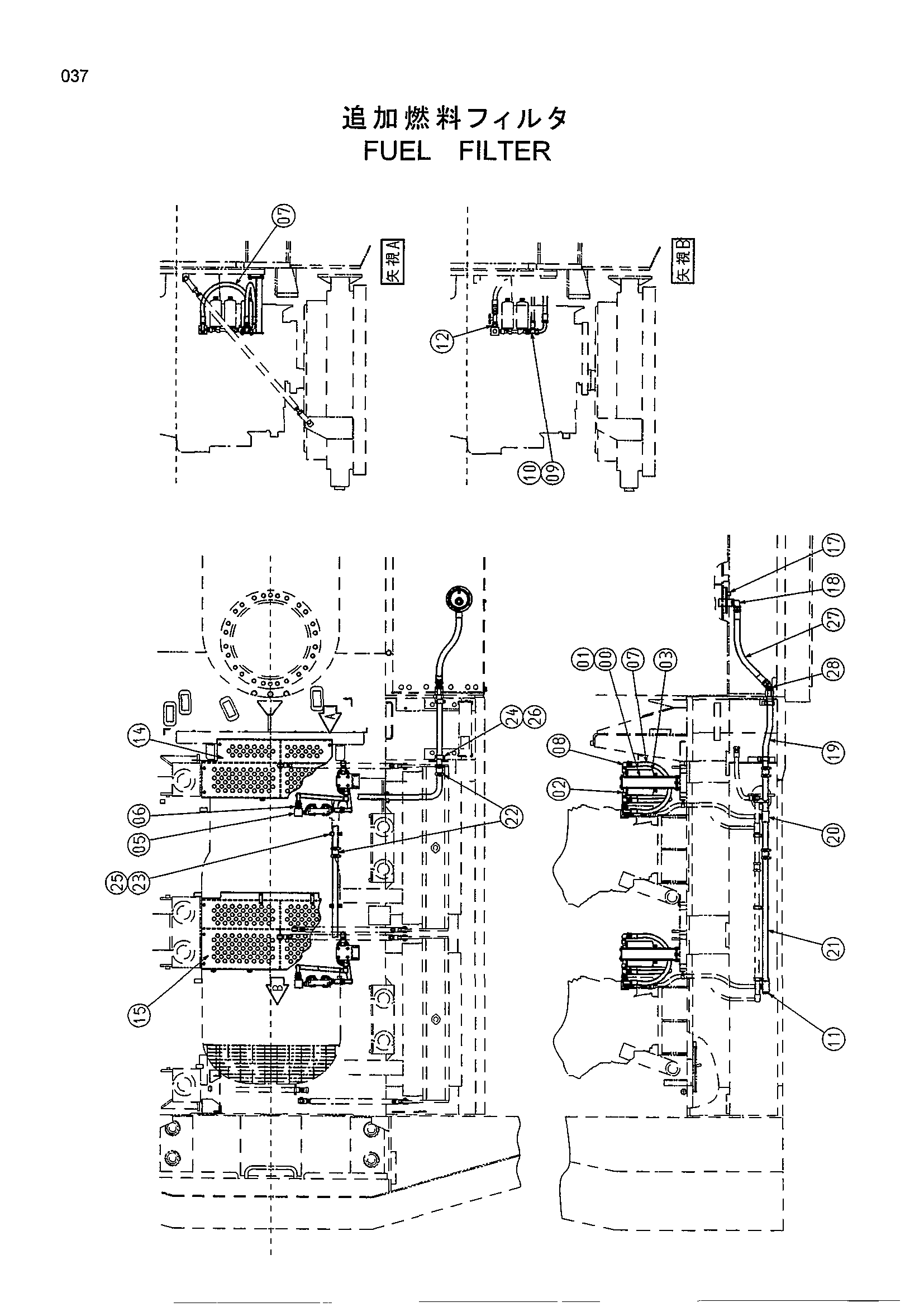

Заводская схема «Топливный фильтр» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8074010 | Кронштейн | 2 |
| 01 | J011030 | Болт с шайбой | 6 |
| 02 | 4394112 | Адаптер | 2 |
| 03 | 4377880 | Топливный фильтр | 4 |
| 05 | 4409047 | Блок | 2 |
| 06 | 94-1305 | Адаптер | 2 |
| 07 | 4408993 | Шланг | 4 |
| 08 | 4390681 | Угловой штуцер | 4 |
| 09 | 4390683 | Тройник | 2 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4113926 | Пробка | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 94-1904 | Адаптер | 2 |
| 14 | 7035480 | Ступень | 1 |
| 15 | 7035482 | Ступень | 1 |
| 17 | 8074039 | Крышка | 1 |
| 18 | 4169593 | Угловой штуцер | 1 |
| 18A | 970860 | Уплотнительное кольцо | 1 |
| 19 | 9751390 | Трубка | 1 |
| 20 | 8074046 | Трубка | 1 |
| 21 | 9751388 | Трубка | 1 |
| 22 | 4069801 | Муфта | 2 |
| 22A | 4196259 | Уплотнение кольцо | 2 |
| 23 | 4409081 | Хомут трубки | 4 |
| 24 | 4053698 | Хомут трубки | 2 |
| 25 | J011280 | Болт с шайбой | 4 |
| 26 | J011270 | Болт с шайбой | 2 |
| 27 | 4409050 | Шланг | 1 |
| 28 | 4317647 | Угловой штуцер | 1 |
| 28A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
