Пилотные гидролинии (платформа) -5 — HITACHI EX1800-3

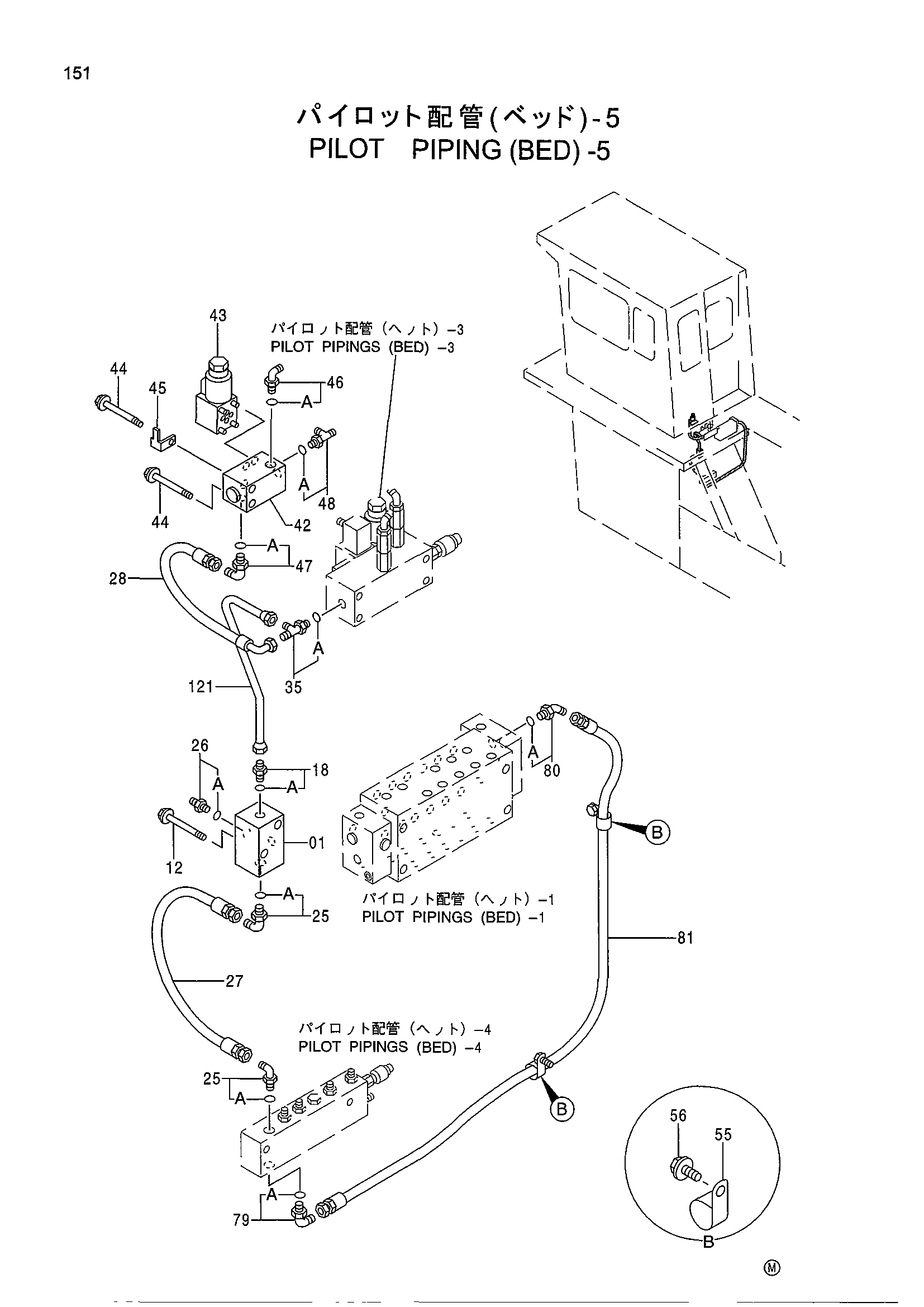

Заводская схема «Пилотные гидролинии (платформа) -5» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3075295 | Коллектор | 1 |
| 12 | J011080 | Болт с шайбой | 2 |
| 18 | 4255304 | Штуцер трубки | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4154672 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4210361 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4368485 | Шланг | 1 |
| 28 | 4274954 | Шланг | 1 |
| 35 | 4203485 | Штуцер трубки | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4365910 | Клапан | 1 |
| 43 | 4358791 | Электромагнитный клапан | 1 |
| 44 | J011080 | Болт с шайбой | 2 |
| 45 | 4257159 | Кронштейн | 1 |
| 46 | 4156434 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4154670 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4207300 | Тройник | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4190274 | Зажим | 2 |
| 56 | J011020 | Болт с шайбой | 2 |
| 79 | 4154671 | Угловой штуцер | 1 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4190244 | Угловой штуцер | 1 |
| 80A | 4509180 | Уплотнительное кольцо | 1 |
| 81 | 4368456 | Шланг | 1 |
| 121 | 4366328 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
