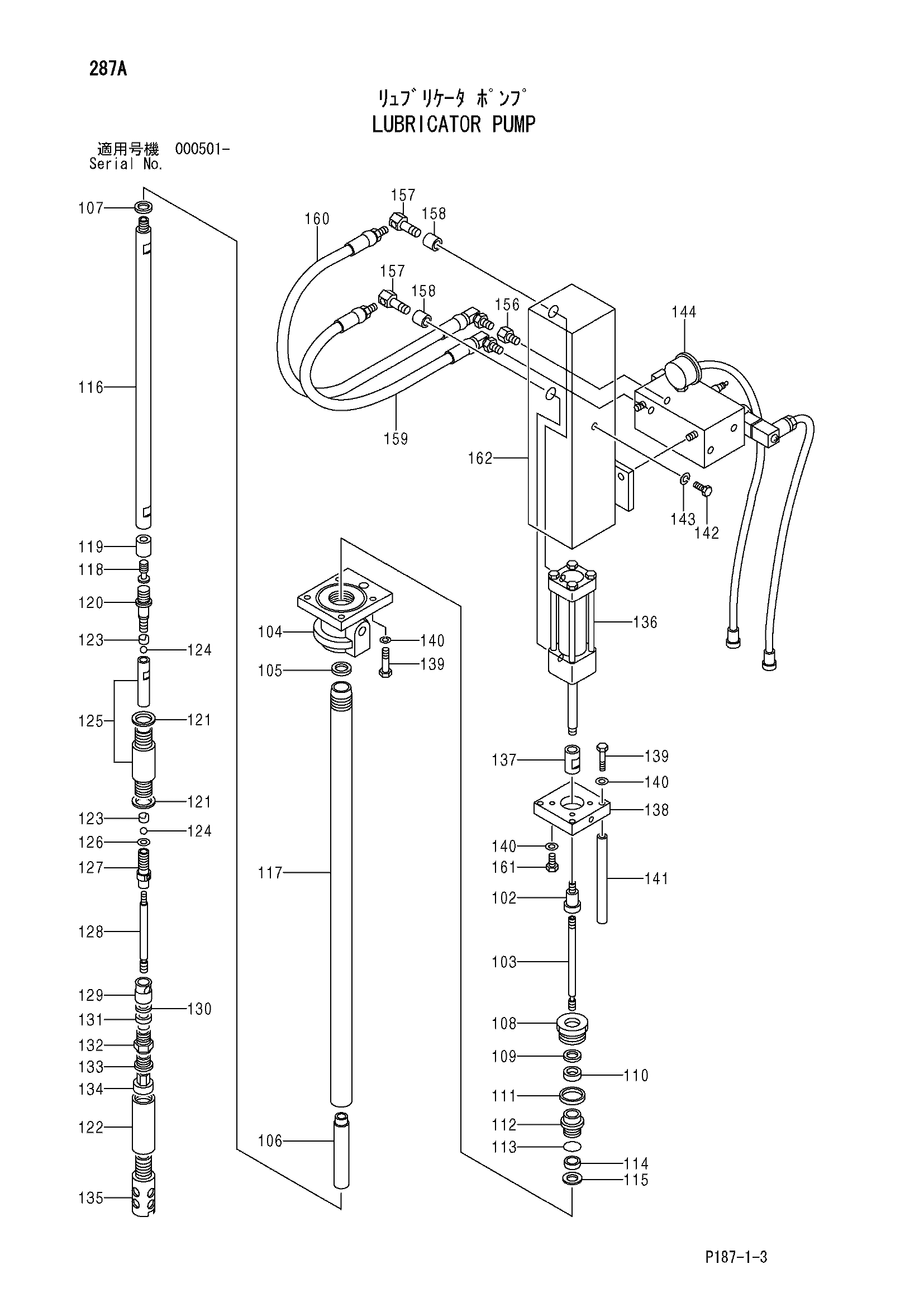

Лубрикатор насос — HITACHI EX1800-3

Заводская схема «Лубрикатор насос» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4371962	Насос в сборе	1
102	4299510	Болт	1
103	4299512	Шток	1
104	4299554	Корпус	1
105	4299541	Прокладка	1
106	4299516	Соединение	1
107	4299538	Прокладка	1
108	4299532	Гайка	1
109	4299564	Шайба	1
110	4299547	Пакинг	1
111	4299540	Прокладка	1
112	4299535	Проставка	1
113	4299549	Уплотнительное кольцо	1
114	4299553	Манжета	1
115	4299561	Шайба	1
116	4299584	Шток	1
117	4371965	Трубка	1
118	4299515	Болт шпилька	1
119	4299514	Гайка	1
120	4299513	Адаптер	1
121	4299539	Прокладка	2
122	4299573	Удлинитель	1
123	4299571	Ограничитель	2
124	4299576	Шарик	2
125	4299579	Плунжер	1
126	4371966	Прокладка	1
127	4371967	Сиденье	1
128	4299525	Шток	1
129	4299524	Прокладка	1
130	4299550	Манжета	1
131	4299522	Шайба	1
132	4299523	Корпус	1
133	4299527	Сиденье обратный	1
134	4299526	Плунжер	1
135	4371968	Трубка	1
136	4371969	Гидроцилиндр	1
137	4371970	Муфта	1
138	4371971	Пластина	1
139	4371972	Болт	8
140	4371973	Шайба	12
141	4371974	Шток	4
142	4371975	Болт	4
143	4371976	Шайба	4
144	4371977	Клапан	1
156	4371989	Адаптер	1
157	4371990	Адаптер	2
158	4371991	Прокладка	2
159	4371992	Шланг	1
160	4371993	Шланг	1
161	4371963	Болт	4
162	4371964	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
