Гидравлические трубопроводы (лубрикатор) — HITACHI EX1800-3

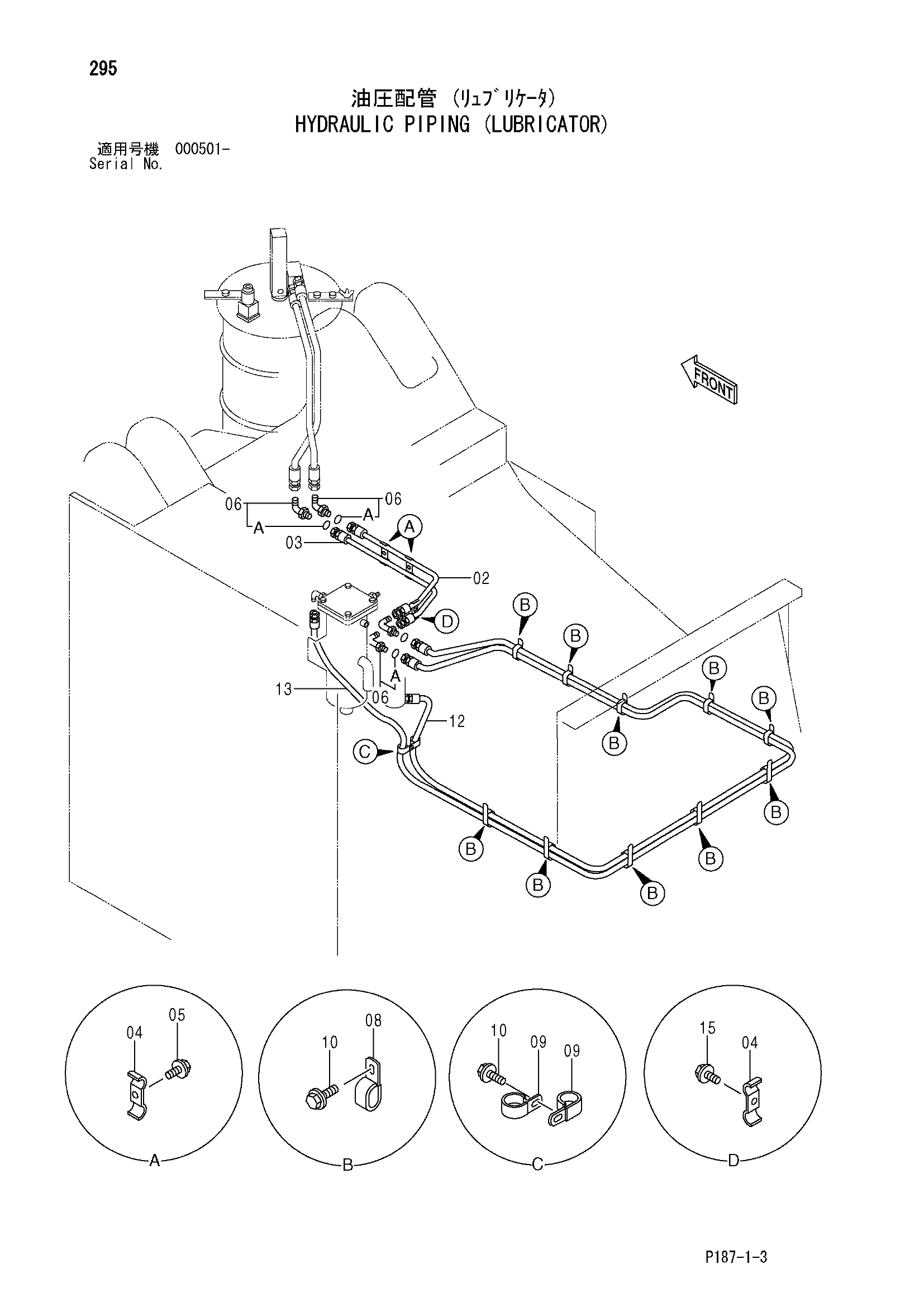

Заводская схема «Гидравлические трубопроводы (лубрикатор)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9746727 | Трубка | 1 |
| 03 | 9746728 | Трубка | 1 |
| 04 | 4001156 | Хомут трубки | 3 |
| 05 | J011030 | Болт с шайбой | 2 |
| 05 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 06 | 4154670 | Угловой штуцер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4190292 | Зажим | 10 |
| 09 | 4190275 | Зажим | 2 |
| 10 | J021025 | Болт с шайбой | 11 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 11 |
| 12 | 4370523 | Шланг | 1 |
| 13 | 4370524 | Шланг | 1 |
| 15 | J011040 | Болт с шайбой | 1 |
| 15 | J271040 замена: J901040 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
