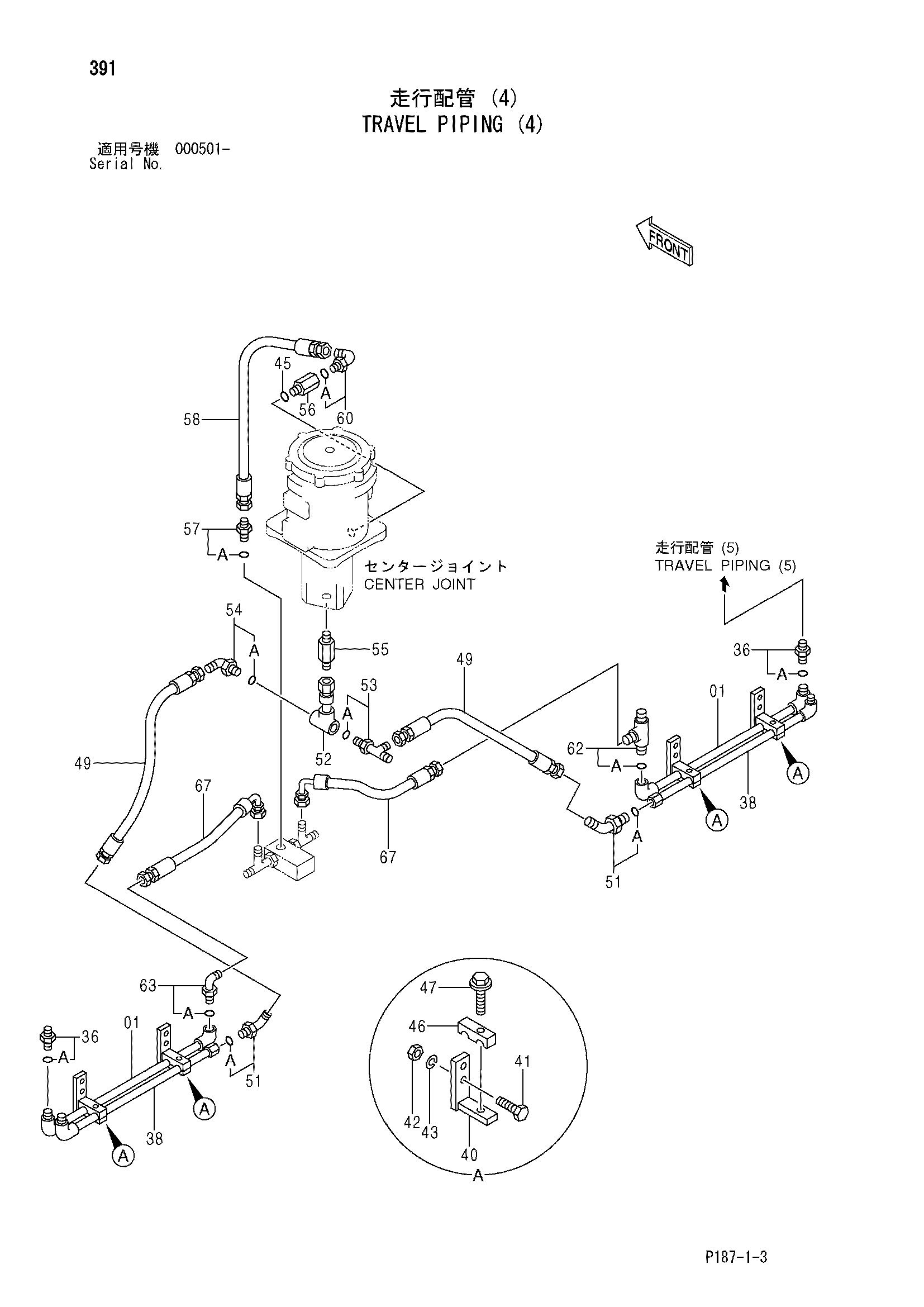

Гидролинии хода (4) — HITACHI EX1800-3
Заводская схема «Гидролинии хода (4)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9748324 | Трубка | 2 |
| 36 | 4250084 | Адаптер | 2 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 9748299 | Трубка | 2 |
| 40 | 9724776 | Кронштейн | 4 |
| 41 | J901235 | Болт | 8 |
| 42 | J950012 | Гайка | 8 |
| 43 | A590912 | Пружинная шайба | 8 |
| 45 | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4194917 | Хомут трубки | 4 |
| 47 | J011050 | Болт с шайбой | 4 |
| 47 | J271050 замена: J901050 | Болт с шайбой | 4 |
| 49 | 4269839 | Шланг | 2 |
| 51 | 4190244 | Угловой штуцер | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 9748288 | Трубка | 1 |
| 53 | 4225403 | Тройник | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4154671 | Угловой штуцер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4340126 | Адаптер | 1 |
| 56 | 4291184 | Адаптер | 1 |
| 57 | 4250084 | Адаптер | 1 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 4385682 | Шланг | 1 |
| 60 | 4156435 | Угловой штуцер | 1 |
| 60A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 4348040 | Тройник | 1 |
| 62A | 4506424 | Уплотнительное кольцо | 1 |
| 63 | 4353073 | Угловой штуцер | 1 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 4308289 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
