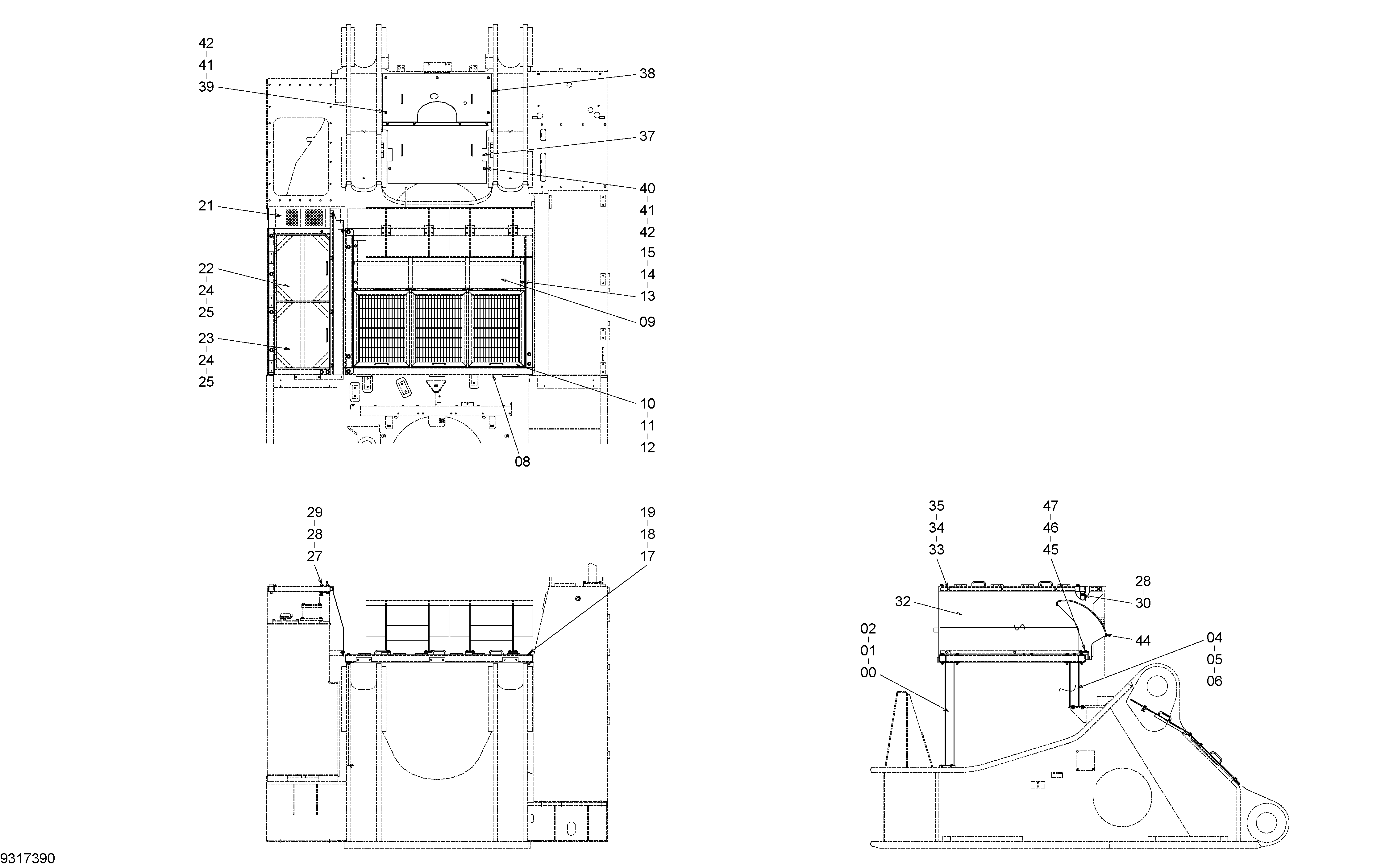

Центральный крышка — HITACHI EX1800-3

Заводская схема «Центральный крышка» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8065406	Опора	1
01	J901425	Болт	2
02	A590914	Пружинная шайба	2
04	8064582	Опора	1
05	J901435	Болт	2
06	A590914	Пружинная шайба	2
08	7054478	Рама	1
09	7054484	Крышка	1
10	7054471	Крышка	3
11	4717648	Болт	12
12	4225468	Пружинная шайба	12
13	4718537	Болт	7
14	4298759	Пружинная шайба	7
15	4631238	Плоская шайба	7
17	4718540	Болт	8
18	4383723	Пружинная шайба	8
19	4658237	Плоская шайба	8
21	6026199	Рама	1
22	7053940	Крышка	1
23	7053500	Крышка	1
24	4350626	Болт	8
25	4225468	Пружинная шайба	8
27	4718539	Болт	6
28	4383723	Пружинная шайба	7
29	4658237	Плоская шайба	6
30	4449342	Болт	1
32	8116735	Крышка	1
33	4350628	Болт	7
34	4225468	Пружинная шайба	7
35	4398403	Плоская шайба	7
37	7051071	Крышка	1
38	7054294	Крышка	1
39	4350631	Болт	9
40	4718535	Болт	2
41	4298759	Пружинная шайба	11
42	4291332	Плоская шайба	11
44	8099317	Кронштейн	2
45	4350632	Болт	24
46	4298759	Пружинная шайба	24
47	4291332	Плоская шайба	24

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
