Основные гидролинии (1-3) — HITACHI EX1800-3

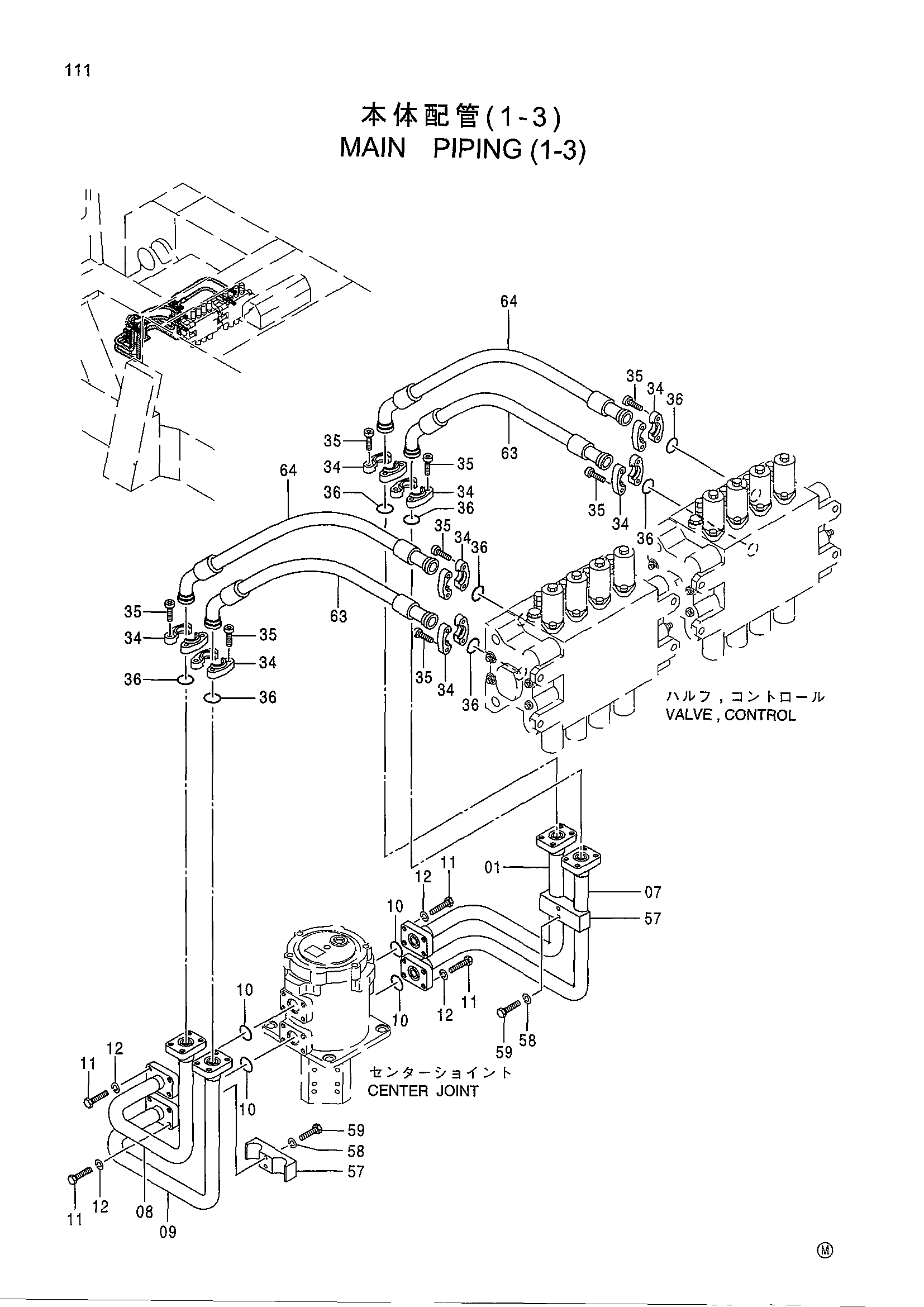

Заводская схема «Основные гидролинии (1-3)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8037739 | Трубка | 1 |
| 07 | 8063355 | Трубка | 1 |
| 08 | 8037741 | Трубка | 1 |
| 09 | 8063356 | Трубка | 1 |
| 10 | 4292385 | Уплотнительное кольцо | 4 |
| 11 | J912075 | Болт | 16 |
| 12 | A590920 | Пружинная шайба | 16 |
| 34 | 4169565 | Разъёмный фланец | 16 |
| 35 | M342071 | Болт с внутренним шестигранником | 32 |
| 36 | 4292385 | Уплотнительное кольцо | 8 |
| 57 | 4179429 | Хомут трубки | 2 |
| 58 | A590916 | Пружинная шайба | 4 |
| 59 | J901600 | Болт | 4 |
| 63 | 4347810 | Шланг | 2 |
| 64 | 4347811 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
