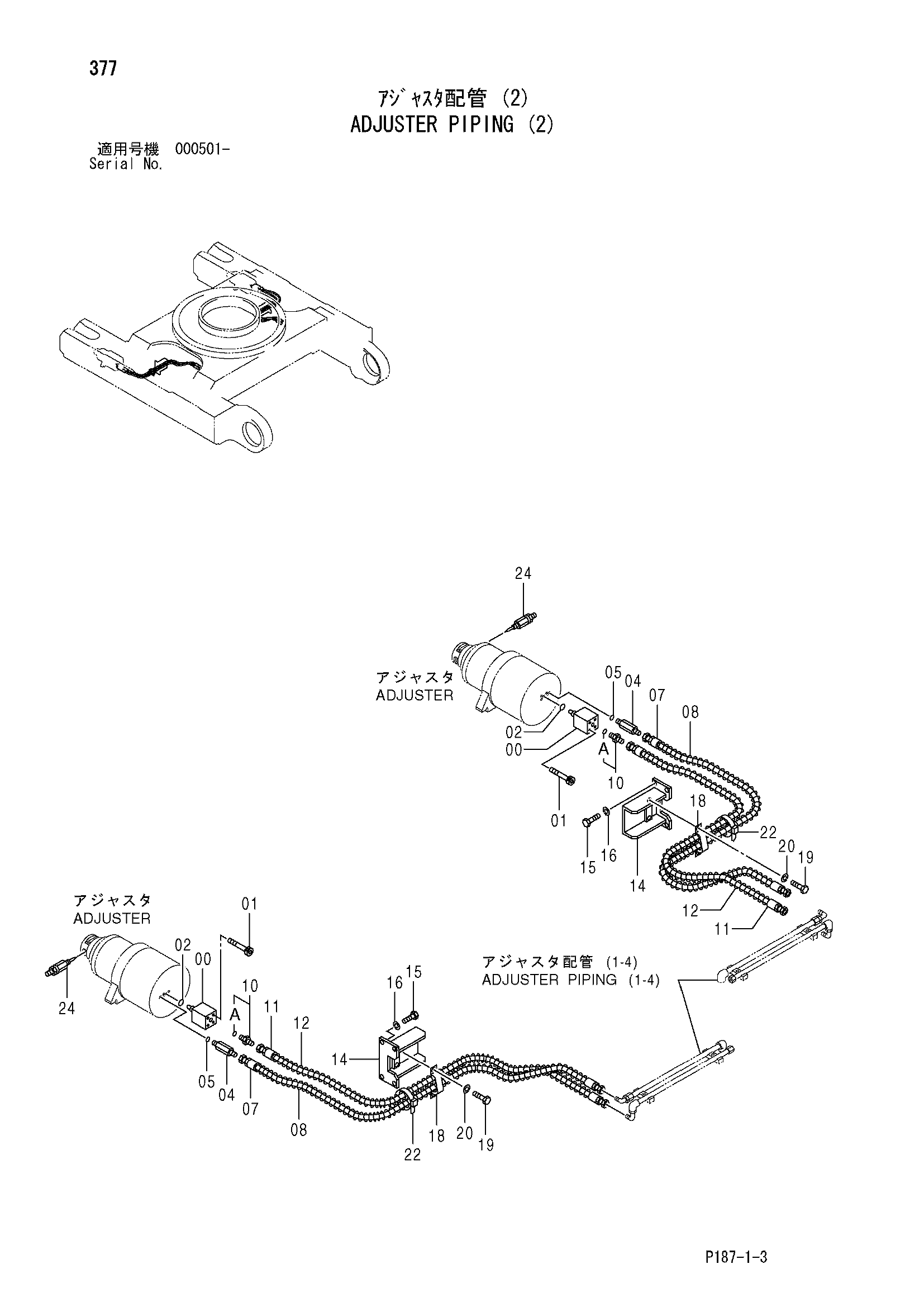

Механизм натяжения трубопроводы (2) — HITACHI EX1800-3
Заводская схема «Механизм натяжения трубопроводы (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4186035 | Клапан | 2 |
| 01 | M340871 | Болт с внутренним шестигранником | 8 |
| 02 | 985099 | Уплотнительное кольцо | 2 |
| 04 | 4379009 | Адаптер | 2 |
| 05 | 4506418 | Уплотнительное кольцо | 2 |
| 07 | 4385687 замена: 4482458 | Шланг | 2 |
| 07 | 4482458 | Шланг | 2 |
| 08 | 4184844 | Защита шланга | 2 |
| 10 | 4200465 замена: A852122 | Адаптер | 2 |
| 10 | A852122 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 2 |
| 11 | 4385690 замена: 4482460 | Шланг | 2 |
| 11 | 4482460 | Шланг | 2 |
| 12 | 4184843 | Защита шланга | 2 |
| 14 | 8034892 | Кронштейн | 2 |
| 15 | J931640 | Болт | 8 |
| 16 | A590916 | Пружинная шайба | 8 |
| 18 | 4186039 | Хомут | 2 |
| 19 | J901016 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 22 | 4055312 | Ленточный зажим | 4 |
| 24 | 9075814 | Клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
