Подогрев щиток (1) — HITACHI EX1800-3

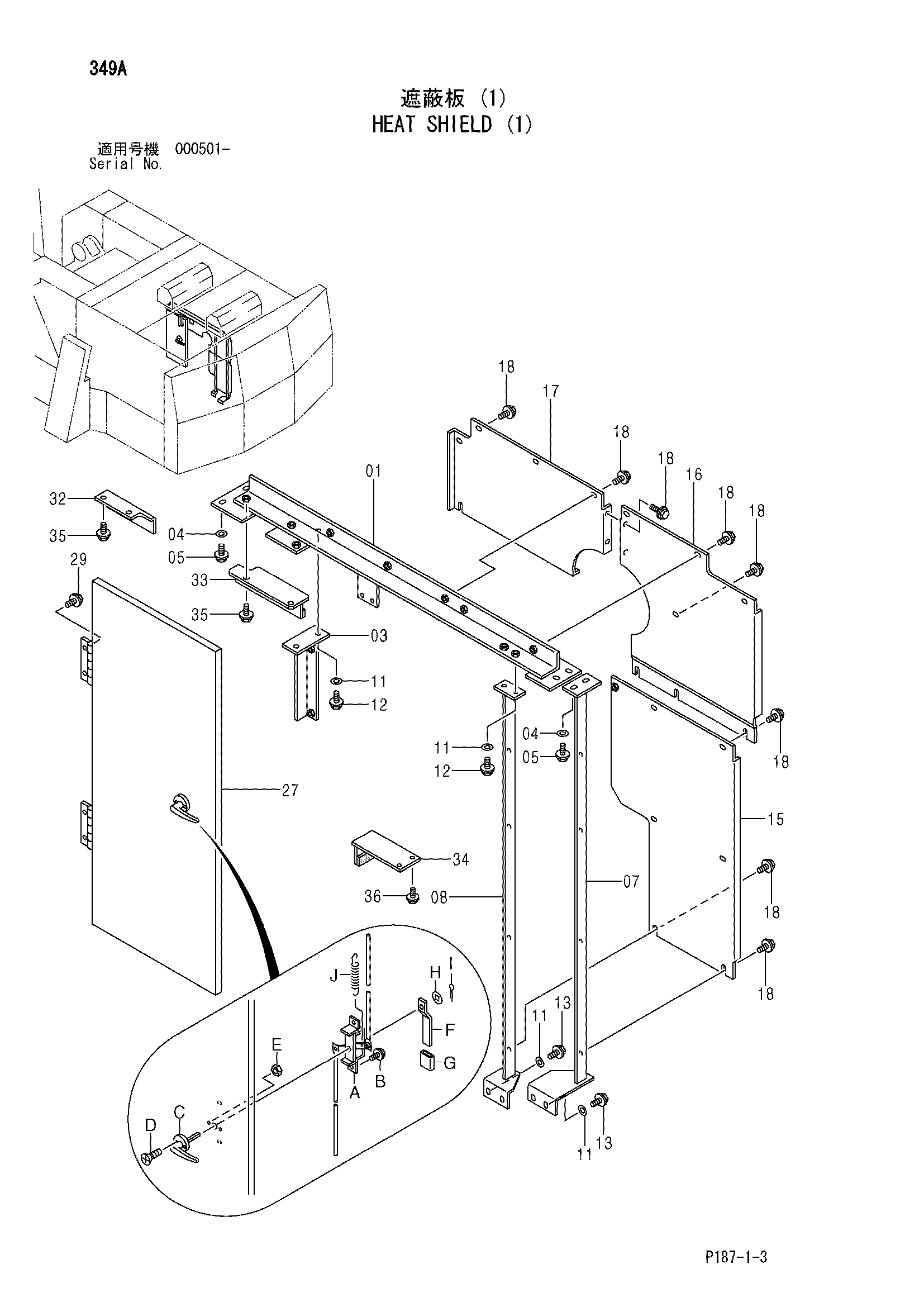

Заводская схема «Подогрев щиток (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7033186 | Опора | 1 |
| 03 | 9746286 | Опора | 1 |
| 04 | J222012 | Шайба | 6 |
| 05 | J011235 | Болт с шайбой | 6 |
| 05 | J271235 замена: J901235 | Болт с шайбой | 6 |
| 07 | 8065706 | Опора | 1 |
| 08 | 8065709 | Опора | 1 |
| 11 | J222012 | Шайба | 8 |
| 12 | J011235 | Болт с шайбой | 4 |
| 12 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 13 | J011230 | Болт с шайбой | 4 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 15 | 8065651 | Крышка | 1 |
| 16 | 3074574 | Крышка | 1 |
| 17 | 8065659 | Крышка | 1 |
| 18 | J031025 | Болт с шайбой | 18 |
| 18 | J281025 замена: J901025 | Болт с шайбой | 18 |
| 27 | 4377012 | Дверь | 1 |
| 27A | 4394834 | Замок двери | 1 |
| 27B | J010616 | Болт с шайбой | 2 |
| 27B | J260616 замена: J900616 | Болт с шайбой | 2 |
| 27C | 4394833 | Рукоятка наружный | 1 |
| 27D | M470516 | Винт | 2 |
| 27E | M500504 | Гайка | 2 |
| 27F | 4394832 | Рукоятка внутренний | 1 |
| 27G | 4364651 | Резиновая прокладка | 1 |
| 27H | 4355961 | Шайба | 1 |
| 27I | A763020 | Шплинт | 1 |
| 27J | 4355960 | Пружина растяжения | 1 |
| 29 | J031025 | Болт с шайбой | 4 |
| 29 | J020830 | Болт с шайбой | 4 |
| 29 | J260830 замена: J900830 | Болт с шайбой | 4 |
| 32 | 4367512 | Кронштейн | 1 |
| 33 | 8067403 | Кронштейн | 1 |
| 34 | 8067406 | Кронштейн | 1 |
| 35 | J031040 | Болт с шайбой | 4 |
| 35 | J281040 замена: J901040 | Болт с шайбой | 4 |
| 36 | J021235 | Болт с шайбой | 2 |
| 36 | J271235 замена: J901235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
