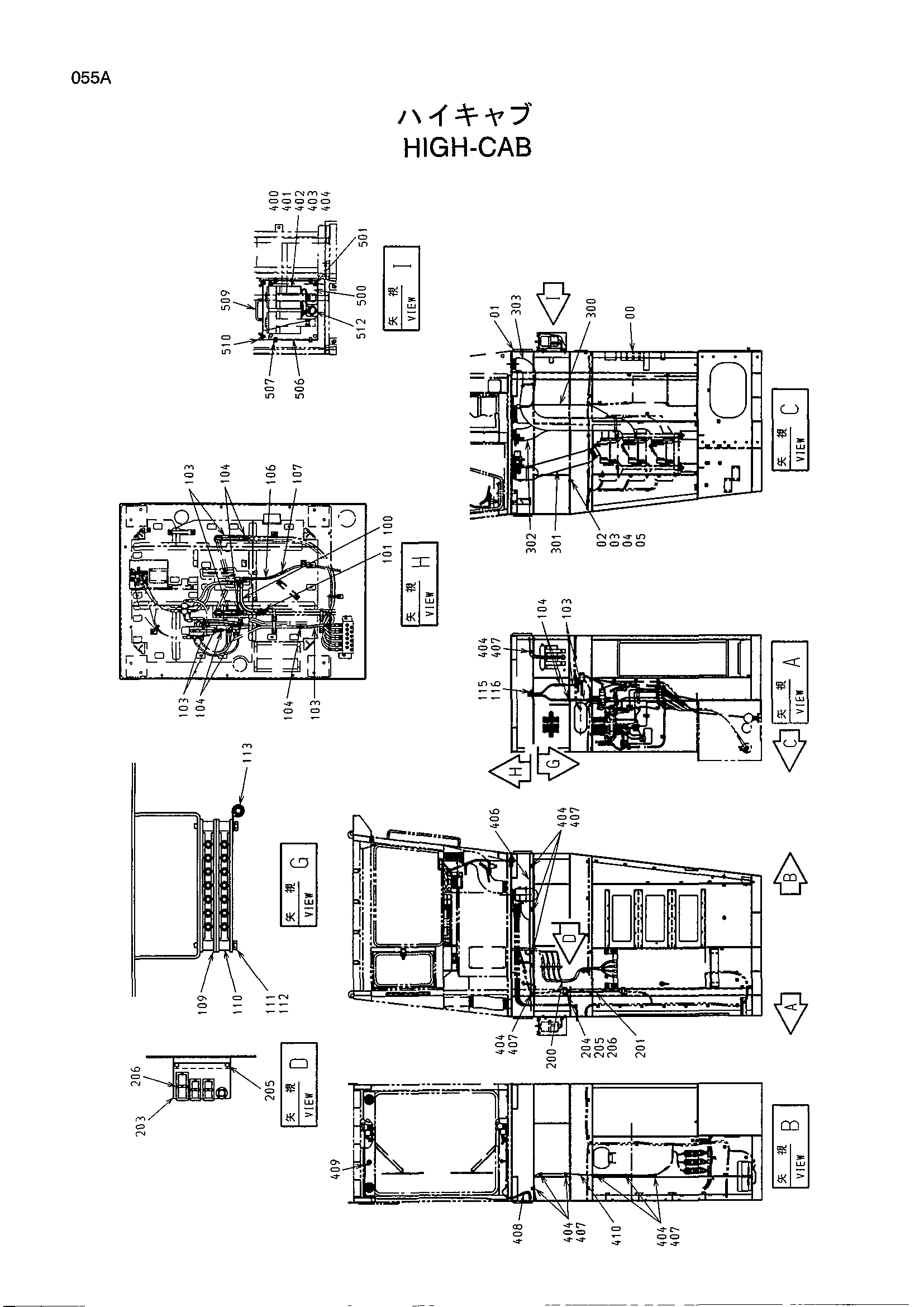

Высокая кабина — HITACHI EX1800-3

Заводская схема «Высокая кабина» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006626	Платформа	1
01	5006639	Проставка	1
02	J901250	Болт	32
03	4086891	Шайба	64
04	A590912	Пружинная шайба	32
05	J950012	Гайка	32
07	9182406	Бак воды	1
08	9182966	Крышка	1
100	4270458	Шланг	2
101	4349603	Адаптер	2
103	4269839	Шланг	16
104	4231653	Адаптер	16
106	4269798	Шланг	1
107	4354586	Адаптер	1
109	9737973	Хомут	4
110	4293919	Проставка	4
111	J901090	Болт	2
112	A590910	Пружинная шайба	2
113	4190277	Зажим	1
115	4193848	Зажим	1
116	J011025	Болт с шайбой	1
200	2044080	Жгут проводов	1
201	3086495	Жгут проводов	1
202	4422686	Проводка	1
203	4422804	Кронштейн	1
204	4370673	Кронштейн	1
205	J011020	Болт с шайбой	4
206	J460316	Винт с шайбой	16
300	4422327	Воздушный шланг	1
301	4422328	Воздушный шланг	1
302	4422329	Воздушный шланг	1
303	4422330	Воздушный шланг	1
400	4325519	Бак воды	1
400A	4326095	Гидромотор	1
401	8022543	Кронштейн	1
402	J900640	Болт	1
403	M500605	Гайка	2
404	J011020	Болт с шайбой	13
406	4200937	Виниловый шланг	2
407	4190276	Зажим	21
408	4273335	Клапан	1
409	4201516	Соединение T	1
410	4422654	Жгут проводов	1
500	8077172	Кронштейн	1
501	J021230	Болт с шайбой	4
506	8077173	Крышка	1
507	J021025	Болт с шайбой	4
509	9753162	Крышка	1
510	M361020	Болт винг	4
512	998720	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
