Топливные трубопроводы — HITACHI EX1800-3

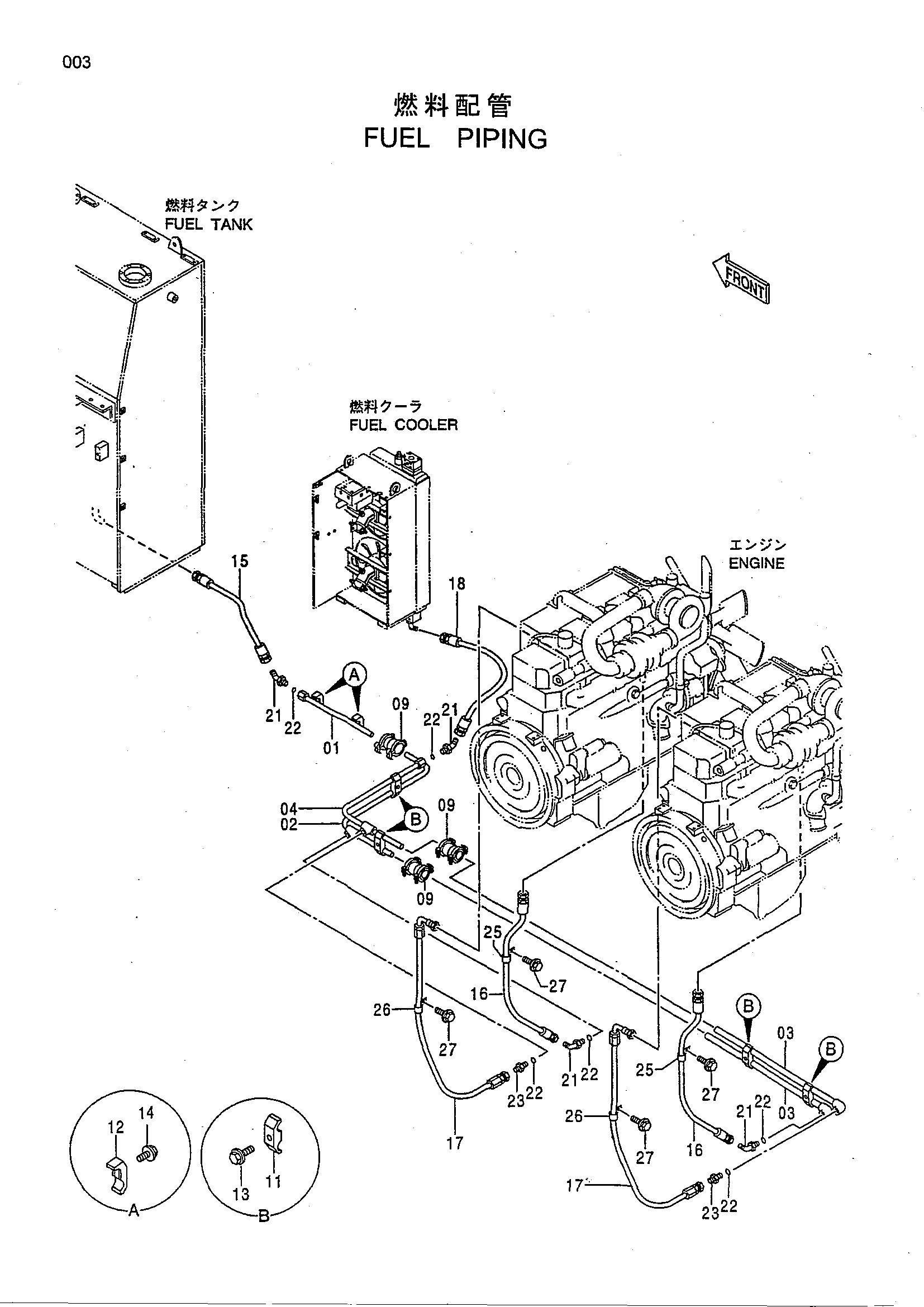

Заводская схема «Топливные трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9751390 | Трубка | 1 |
| 02 | 8074046 | Трубка | 1 |
| 03 | 9751388 | Трубка | 2 |
| 04 | 8065080 | Трубка | 1 |
| 09 | 4069801 | Муфта | 3 |
| 11 | 4409081 | Хомут трубки | 4 |
| 12 | 4053698 | Хомут трубки | 2 |
| 13 | J011280 | Болт с шайбой | 4 |
| 14 | J011270 | Болт с шайбой | 2 |
| 15 | 4409050 | Шланг | 1 |
| 16 | 4369802 | Шланг | 2 |
| 17 | 4369800 | Шланг | 2 |
| 18 | 4369805 | Шланг | 1 |
| 21 | 4317647 | Угловой штуцер | 4 |
| 22 | 970860 | Уплотнительное кольцо | 6 |
| 23 | 4369746 | Адаптер | 2 |
| 25 | 4190264 | Зажим | 2 |
| 26 | 4190263 | Зажим | 2 |
| 27 | J021025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
