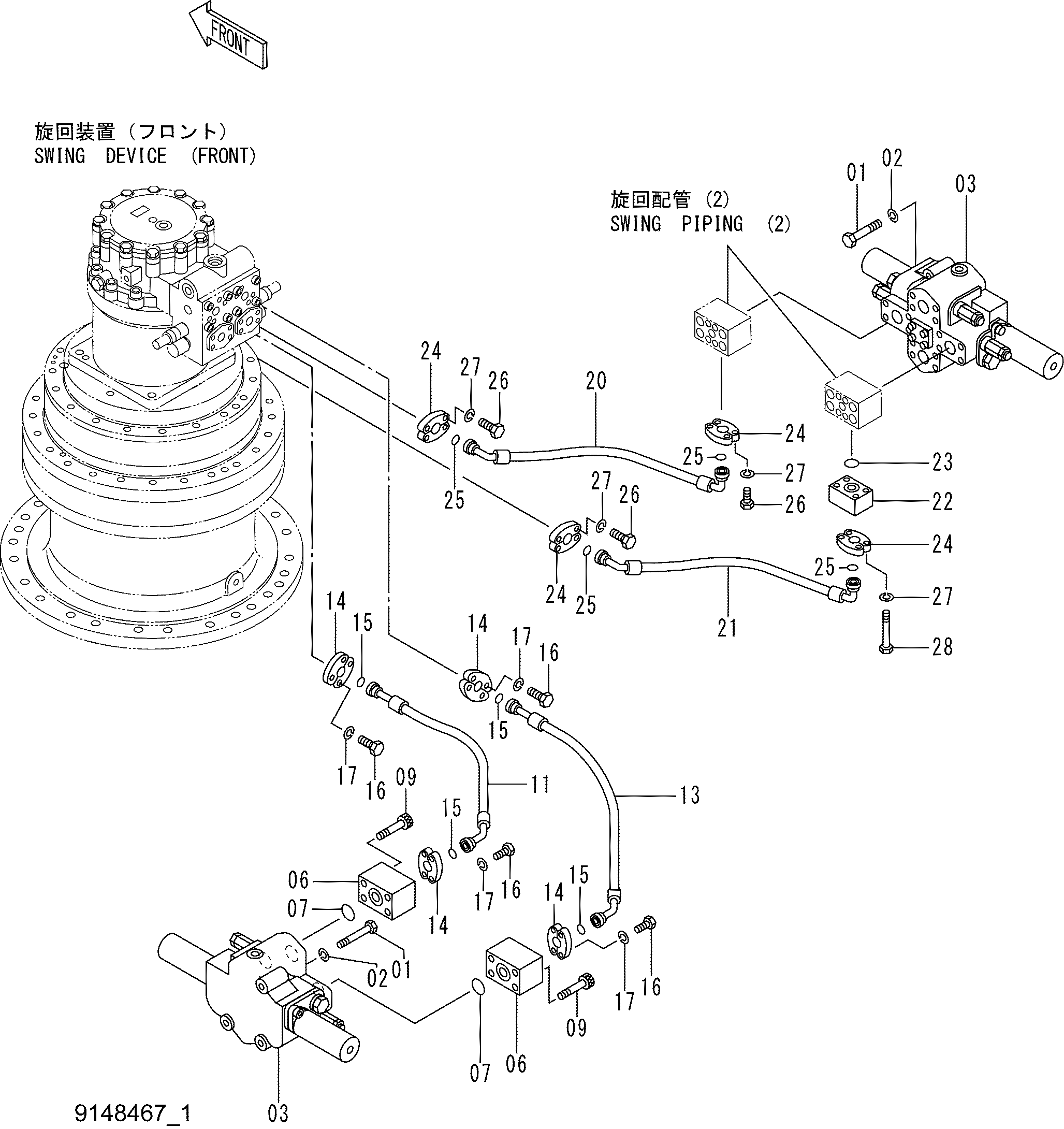

Поворот трубопроводы (1) — HITACHI EX1800-3
Заводская схема «Поворот трубопроводы (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901602 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 03 | 4292746 | Гидрораспределитель | 2 |
| 06 | 3071520 | Блок | 2 |
| 07 | 4292386 | Уплотнительное кольцо | 2 |
| 09 | M341690 | Болт с внутренним шестигранником | 8 |
| 11 | 4473918 | Шланг | 1 |
| 13 | 4473919 | Шланг | 1 |
| 14 | 4085560 | Разъёмный фланец | 8 |
| 15 | 4292382 | Уплотнительное кольцо | 4 |
| 16 | J901240 | Болт | 16 |
| 17 | A590912 | Пружинная шайба | 16 |
| 20 | 4473920 | Шланг | 1 |
| 21 | 4473921 | Шланг | 1 |
| 22 | 3069264 | Фланец | 1 |
| 23 | 4292382 | Уплотнительное кольцо | 1 |
| 24 | 4085560 | Разъёмный фланец | 8 |
| 25 | 4292382 | Уплотнительное кольцо | 4 |
| 26 | J901240 | Болт | 12 |
| 27 | A590912 | Пружинная шайба | 16 |
| 28 | J901201 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
